기둥 항목 이름

설명

기둥의 면적

베니어가 있는 경우 그 면적을 포함한 평면에서의 기둥 단면적

코어 치수 2

사각 또는 프로파일형 기둥의 경우: 단면에서의 두 개의 기둥 치수 중 하나. (다른 치수는 "코어 치수 1"임.)

원형 기둥의 경우: 단면에서의 기둥 직경

코어 치수 1

사각 또는 프로파일형 기둥의 경우: 단면에서의 기둥 치수 중 하나. (다른 치수는 "코어 치수 2"임.)
원형 기둥에는 적용되지 않음.

기둥 횡단면

설정 대화상자에서 정의한 기둥 횡단면의 형태 ( 사각형, 원형 또는 프로파일형)

빌딩 재질 /프로파일

기둥 코어에 지정된 빌딩 재질의 이름 (또는 프로파일형 기둥의 경우에는 프로파일 이름)

높이

기둥의 높이 (기둥의 상단부분이 평평하지 않으면 두 개의 높이를 갖습니다, 예를 들어 지붕 잘라내기의 경우, 높이 = 최대 높이

"최대/최소" 높이 매개 변수 또한 참조하기.)

상단 링크 층

기둥에 상단 링크된 층의 이름 (존재하는 경우)

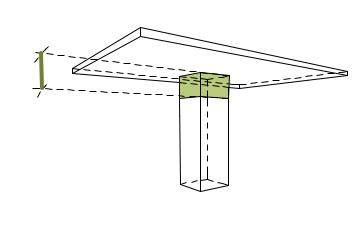

상단 오프셋

상단 링크된 층으로부터 기둥의 오프셋 (존재하는 경우)

기둥의 최대 높이

일자형 또는 경사 기둥의 경우:높이와 동일.
예를 들어, 경사 지붕에 의해 잘려진 기둥의 경우: 기둥의 최고점.

기둥의 최소 높이

일자형 또는 경사 기둥의 경우:높이와 동일.
예를 들어, 경사 지붕에 의해 잘려진 기둥의 경우: 기둥의 최저점.

표면

기둥에 지정된 표면질 (설정 대화상자에서).

기둥의 둘레

기둥 횡단면의 둘레

경사각

경사 기둥의 경사각

상부/ 하부없는 코어의 순 표면적

기둥의 상 하단 표면을 포함하지 않은, 모든 면에서의 기둥 코어의 순 표면적 솔리드 요소 작업을 고려한 값

코어의 총 표면적(상부/하부 불포함)

기둥의 상 하단 표면을 포함하지 않은, 모든 면에서의 기둥 코어의 총 표면적 솔리드 요소 작업이 고려되지 않은 값

코어 상부(또는 하부)의 총 표면적

기둥의 상단 (또는 하단)에서의 코어의 단면적 솔리드 요소 작업이 고려되지 않은 값

베니어의 총 표면적(상부/하부 불포함)

기둥의 상 하단에 있는 베니어의 표면을 포함하지 않은, 모든 면에서의 기둥 베니어의 총 표면적 솔리드 요소 작업이 고려되지 않은 값

베니어 상부(또는 하부)의 총 표면적

기둥의 상단 (또는 하단)에서의 베니어의 단면적 솔리드 요소 작업이 고려되지 않은 값

코어 하부의 순 표면적

기둥 하단의 횡단면적. 솔리드 요소 작업은 계산에 고려됩니다.

코어 상부의 순 표면적

기둥 상단 베니어의 횡단면적 솔리드 요소 작업을 고려한 값

베니어 하부의 순 표면적

기둥 하단 베니어의 횡단면적 솔리드 요소 작업을 고려한 값

베니어 상부의 순 표면적

기둥 상단 베니어의 횡단면적. 솔리드 요소 작업은 계산에 고려됩니다.

베니어의 순 표면적

기둥의 상 하단에 있는 베니어의 표면을 포함하지 않은, 모든 면에서의 기둥 베니어의 순 표면적. 솔리드 요소 작업을 고려한 값

베니어 빌딩 재질

베니어에 할당된 빌딩 재질의 이름 (기둥 설정 대화상자에서).

베니어 유형

설정 대화상자( 지오메트리 및 위치 설정 )에서 정의한대로, 코어, 마감재 또는 없음으로 베니어 정의하기 베니어 유형은 부분 구조 나타내기 설정값에 의해 결정된 기둥의 디스플레이에 영향을 미칩니다.

코어의 순 체적

코어의 순 체적 솔리드 요소 작업을 고려한 값

기둥의 총 체적

코어 및 베니어 모두를 포함하는, 기둥의 총 체적 솔리드 요소 작업이 고려되지 않은 값

코어의 총 체적

기둥 코어의 총 체적 솔리드 요소 작업이 고려되지 않은 값

베니어의 총 체적

기둥 베니어의 총 체적 솔리드 요소 작업이 고려되지 않은 값

베니어의 순 체적

기둥 베니어 모든 면의 총 체적 솔리드 요소 작업을 고려한 값

기둥의 체적

기둥의 순 체적 (코어 및 베니어의 체적을 포함하는) 솔리드 요소 작업을 고려한 값
