슬래브 항목

설명

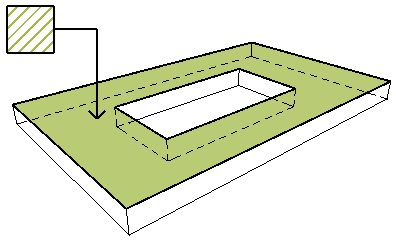

표면 채우기

슬래브에 지정된 커버 채우기(있는 경우)의 이름.

기준면 위치

슬래브 설정에서 정의한 대로의 기준면 위치입니다(상부 또는 하부. 복합체 슬래브인 경우에는 코어 상부 또는 코어 하부가 될 수도 있습니다).

기준면의 위치(예: "상부")를 나타냅니다.

빌딩 재질 / 복합체

슬래브의 빌딩 재질이나 그것의 복합체 구조의 이름.

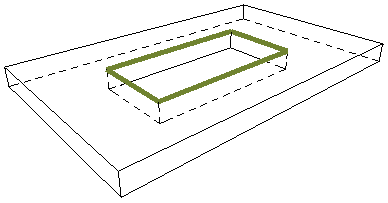

구멍 둘레

슬래브의 2D 다각형에 의해 측정된, 슬래브 안의 모든 구멍들의 총 둘레 솔리드 요소 작업은 고려하지 않음.

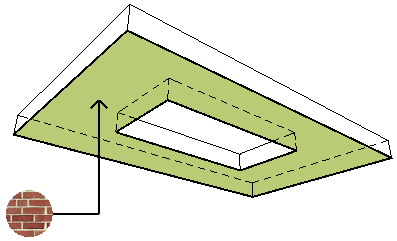

하부 표면

슬래브의 하단 표면에 지정된 표면질의 이름.

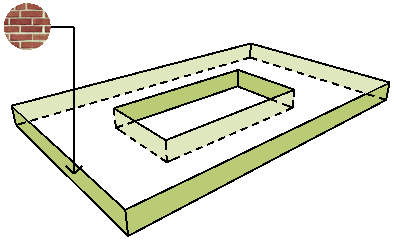

모서리 표면

슬래브의 테두리에 지정된 표면질의 이름

주의: 열거된 슬래브 테두리가 사용자정의된 표면질을 가지더라도, 슬래브 설정의 모델 패널에 있는대로 열거된 표면이 슬래브의 표면질입니다.

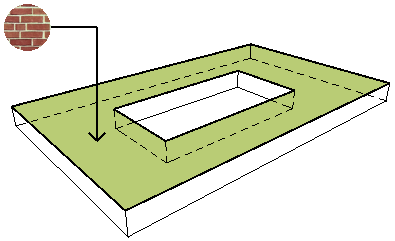

상부 표면

슬래브의 상부 표면에 지정된 표면질의 이름.

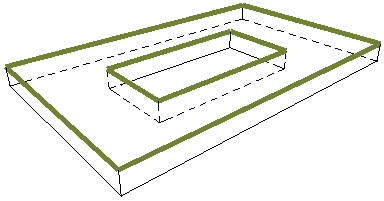

둘레

슬래브의 2D 다각형에 의해 측정된 구멍의 둘레를 포함한 슬래브의 둘레.

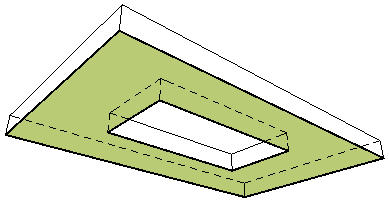

하부 표면적

슬래브 하단의 표면적은 잘라내기, 솔리드 요소 작업 또는 구멍에 의해 차감됩니다.

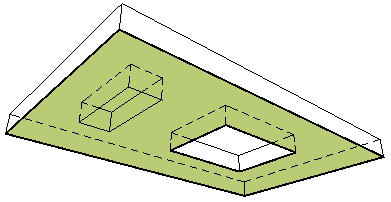

하부의 조건 표면적

옵션 > 프로젝트 환경설정 > 계산 단위 &규칙( "다음에 의해 슬래브 표면 줄이기")에서 정의한 면적을 초과하는 개구부의 표면을 뺀, 슬래브의 하부 표면적. 잘라내기 및 솔리드 요소 작업을 고려한 값.

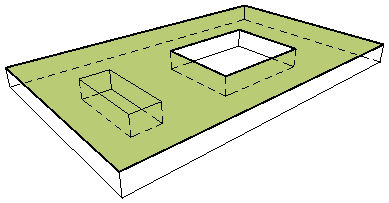

상부의 조건 표면적

옵션 > 프로젝트 환경설정 > 계산 단위 &규칙( "다음에 의해 슬래브 표면 줄이기...")에서 정의한 주어진 면적을 초과하는 개구부의 표면을 뺀, 슬래브의 상부 표면적
잘라내기 및 솔리드 요소 작업을 고려한 값.

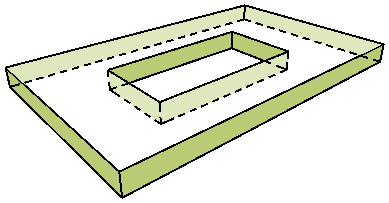

테두리 표면적

잘라내기, 솔리드 요소 작업이나 구멍을 고려한, 슬래브 테두리의 표면적

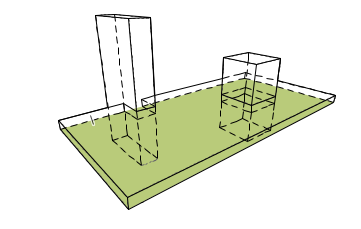

구멍있는 하단 슬래브의 총 표면적

모든 구멍의 표면을 뺀, 슬래브 하단의 표면적 체적은 잘라내기 작업에 의해 감소되지만, 솔리드 요소 작업은 고려되지 않음.

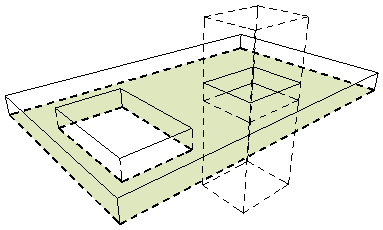

슬래브 하부의 총 표면적

모든 구명의 표면을 포함한, 슬래브 하단의 표면적. 체적은 잘라내기 작업에 의해 감소되지만, 솔리드 요소 작업은 고려되지 않음.

구멍있는 테두리 슬래브의 총 표면적

모든 구멍의 테두리를 포함한, 모든 슬래브 테두리의 표면적 체적은 잘라내기 작업에 의해 감소되지만, 솔리드 요소 작업은 고려되지 않음.

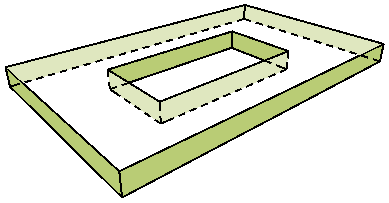

슬래브 테두리의 총 표면적

모든 구멍의 테두리를 포함한, 모든 슬래브 테두리의 표면적 체적은 잘라내기 작업에 의해 감소되지만, 솔리드 요소 작업은 고려되지 않음.

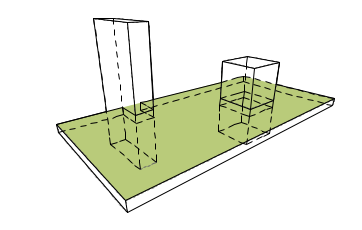

구멍있는 상단 슬래브의 총 표면적

모든 구멍의 표면을 뺀, 슬래브 상단의 표면적 체적은 잘라내기 작업에 의해 감소되지만, 솔리드 요소 작업은 고려되지 않음.

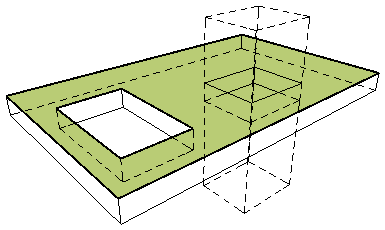

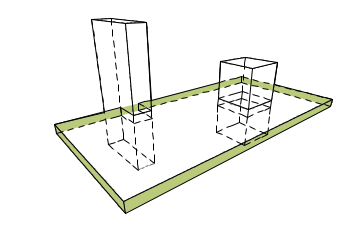

슬래브 상부의 총 표면적

모든 구명의 표면을 포함한, 슬래브 상단의 표면적. 체적은 잘라내기 작업에 의해 감소되지만, 솔리드 요소 작업은 고려되지 않음.

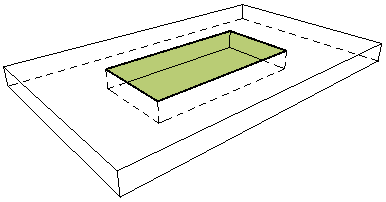

구멍 표면적

슬래브의 2D 다각형에 의해 측정된, 슬래브에 있는 모든 구멍들의 총 상부 표면적. 솔리드 요소 작업은 고려하지 않음.

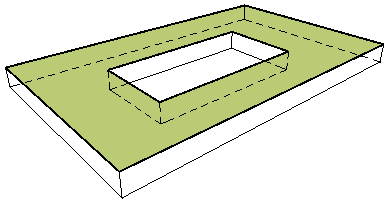

상부 표면적

슬래브 상단의 표면적은 잘라내기, 솔리드 요소 작업 또는 구멍에 의해 차감됩니다.

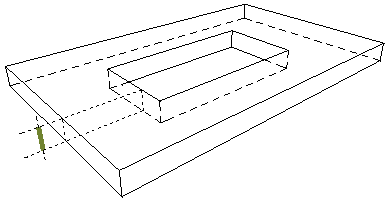

두께

슬래브의 두께 ( 슬래브 설정의 "두께" 항목에 정의됨)

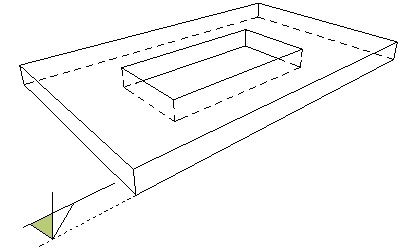

입면 하단

슬래브의 하부 입면

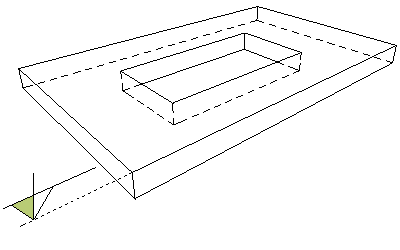

입면 상단

슬래브의 상부 입면

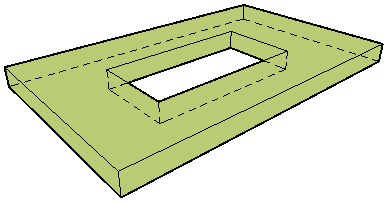

체적

구멍의 체적과 잘라내기 및 솔리드 요소 작업의 효과를 뺀, 슬래브의 총 체적

슬래브의 총 체적

구멍의 체적을 뺀, 슬래브의 체적

체적은 잘라내기 작업에 의해 감소되지만, 솔리드 요소 작업은 고려되지 않음.

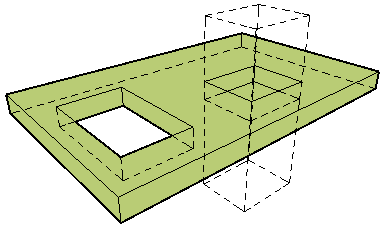

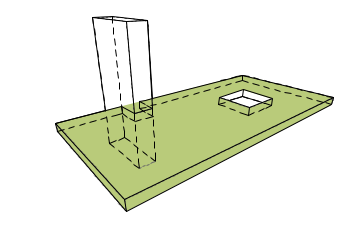

구멍을 포함한 슬래브의 총 체적

모든 구멍의 체적을 포함한, 슬래브의 체적 체적은 잘라내기 작업에 의해 감소되지만, 솔리드 요소 작업은 고려되지 않음.

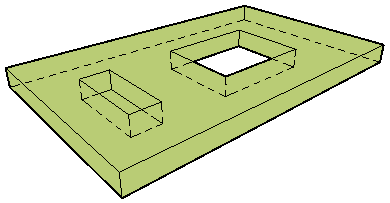

조건적 체적

옵션 > 프로젝트 환경설정 > 계산 단위 &규칙( "다음에 의해 슬래브 체적 줄이기...")에서 정의한 주어진 크기 초과하는 개구부의 체적을 뺀, 슬래브의 체적 잘라내기 및 솔리드 요소 작업을 고려한 값.
