문-창문 항목 |
설명 |
|
|

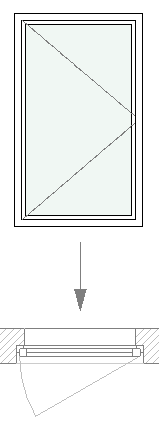

개구부 측에서 뷰 |
문/창문이 열리는 측에서 본 문/창문의 3D 기호 |
|
|
반대편에서 개구부 측으로 뷰 |
문/창문이 열리는 방향의 반대편에서 본 문/창문의 3D 기호.) |
|
|
문설주쪽에서 뷰 |
문설주 측에서의 문/창문의 뷰. |
|
|
반대편에서 문설주로의 뷰 |
문설주 반대편에서의 문/창문의 뷰 |
|
|
음향 등급 |
사용자 정의 설정 탭 페이지의 설명 섹션에서 정의한 대로의, 음향 등급 값 (존재하는 경우) |
음향 등급 값 |
|

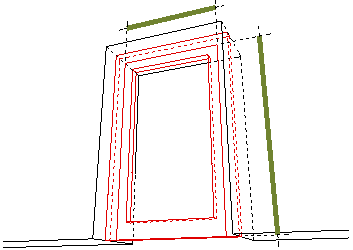

출구 치수 |
(문 전용) 설정 대화상자(사용자 정의 설정 탭 페이지)에서 정의한 대로의, 출구의 폭 및 높이. |
|
|
내화 등급 |
사용자 정의 설정 패널의 설명 섹션에서 정의한 대로의, 내화 등급 값 변수 (존재하는 경우). |
내화 등급 값이 표시됩니다. |
|
영역에서 |
문이나 창문이 열려지는 쪽 영역의 이름 |
이름 및 영역을 표시합니다. |
|
영역 번호에서 |
문이나 창문이 열려지는 쪽 영역의 번호 |
영역의 번호를 표시합니다. |
|

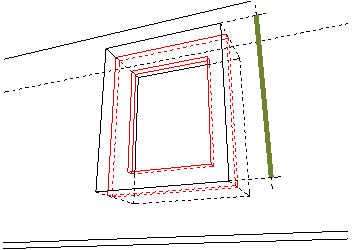

높이 |
개구부의 설정 대화상자 또는 정보상자의 "높이" 항목에 정의한, 창문/문의 높이 |
|
|
문짝 치수 |
(문 전용) 설정 대화상자(사용자 정의 설정 패널)에서 정의한 대로의, 문짝의 폭 및 높이. |
|
|
마커 텍스트 |
사용자정의 텍스트 - 마커 텍스트 변수 아래에 있는, 치수 마커 패널의 설정 대화상자에서 지정한 마커 텍스트 이 텍스트는 요소의 ID 번호와 동일한 값이 기본설정값 이지만, 사용자정의 텍스트를 여기서 지정할 수 있습니다. |
마커 텍스트가 표시됩니다. |
|
공칭 W x H 크기 |
"높이 x 폭"으로 개구부 치수를 표시합니다. 이는 개구부 설정 대화상자에서 "공칭"으로 정의된 개구부 크기의 높이 및 폭 변수들입니다. |
|
|
공칭 W x H x T 크기 |
"높이 x 폭 x 벽 두께"로 개구부 치수를 표시합니다. 이는 개구부 설정 대화상자에서 "공칭"으로 정의된 개구부 크기의 높이 및 폭 변수들과 개구부가 위치한 벽의 두께입니다. (창문/문 개구부 공칭 체적과 동일함.) |
|
|
문설주 측 공칭 창문/문 개구부의 높이 |
문설주의 밑틀+위틀을 뺀, 벽 구멍 높이 "공칭 크기 = 선틀 안쪽 크기" 변수가 "켜기"로 설정되었다면,ARCHICAD 10 라이브러리에서 창문으로 이것을 사용하십시오. |
|
|
문설주 반대편 측 공칭 창문/문 개구부의 높이 |
벽 구멍 높이 "공칭 크기 = 선틀 안쪽 크기" 변수가 "켜기"로 설정되었다면,ARCHICAD 10 라이브러리에서 창문으로 이것을 사용하십시오. |
|
|
문설주 쪽 공칭 창문/문 개구부 표면질 면적 |
밑틀과 위틀 사이의 높이 x 측면 선틀 사이의 폭 "공칭 크기 = 선틀 안쪽 크기" 변수가 "켜기"로 설정되었다면,ARCHICAD 10 라이브러리에서 창문으로 이것을 사용하십시오. |
|
|
문설주 반대쪽 공칭 창문/문 개구부 표면질 면적 |
벽 구멍 높이 x 벽 구멍 폭 "공칭 크기 = 선틀 안쪽 크기" 변수가 "켜기"로 설정되었다면,ARCHICAD 10 라이브러리에서 창문으로 이것을 사용하십시오. |
|
|
문설주 반대 측 공칭 창문/문 개구부 폭 |
문설주의 측면 선틀을 뺀, 벽 구멍 폭. "공칭 크기 = 선틀 안쪽 크기" 변수가 "켜기"로 설정되었다면, ARCHICAD 10 라이브러리에서 창문으로 이것을 사용하십시오. |
|
|
문설주 반대편 측 공칭 창문/문 개구부 폭 |
벽 구멍 폭 "공칭 크기 = 선틀 안쪽 크기" 변수가 "켜기"로 설정되었다면,ARCHICAD 10 라이브러리에서 창문으로 이것을 사용하십시오. |
|
|
방향 |
왼쪽은 L, 또는 오른쪽은 R입니다. 문이나 창문이 열리는 방향( 왼쪽으로, 또는 오른쪽으로). 평면 상에서 개구부 선에 의해서도 방향이 표시됩니다. |
방향을 표시합니다. |
|
미리보기 그림 |
문/창문의 사전 정의된 미리보기 그림 |
|
|
문설주 치수 |
(창문 전용) 설정 대화상자(사용자 정의 설정 패널)의 문설주 치수 필드에서 정의한 대로의, 창의 폭 및 높이. |
|
|
문턱/헤더 값 |
설정 대화상자의 미리보기 및 배치하기 패널에서 정의한 밑틀/위틀 값 (이 값은 위틀에서 또는 밑틀에서 사용자에 의해 정의된, 벽 토대나 현재 층까지 측정한 거리입니다.) |
|
|

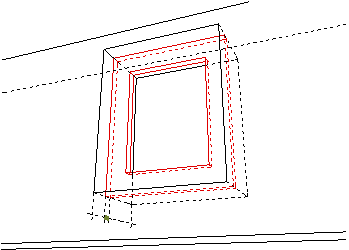

두께 |
설정 대화상자의 창 프레임 또는 문 프레임 변수 아래에 정의한 대로의, 프레임 두께. |
|
|
영역으로 |
문이나 창문이 열리는 쪽 영역의 이름 |
이름 및 영역을 표시합니다. |
|
벽 구조 |
문 또는 창이 배치되는 벽의 구조 |
|
|

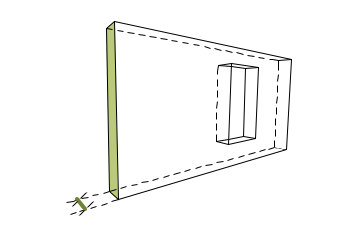

벽 두께 |
문 또는 창이 배치되는 벽의 두께 |
|
|
영역 번호로 |
문이나 창문이 열리는 쪽 용역의 번호 |
영역의 번호를 표시합니다. |
|
유닛 치수 |
설정 대화상자에서 정의한 대로의, 개구부의 폭 및 높이 "단위"는 개구부의 프레임입니다; 이는 허용오차 값을 뺀 벽 구멍과 동일합니다. |
|
|
문설주 측 창문/문 위틀 높이 |
문설주 지오메트리를 고려한, 벽 토대에서 위틀까지의 거리 문설주 지오메트리를 고려한, 밑틀 높이 더하기 개구부 높이의 합으로 정의됨. |
|
|
문설주 반대편 측 창문/문 위틀 높이 |
문설주 지오메트리를 고려한, 벽 토대에서 위틀까지의 거리 문설주 지오메트리를 고려한, 밑틀 높이 더하기 개구부 높이의 합으로 정의됨. |
|
|
창/문의 명목상의 헤드 높이 |
문설주 지오메트리를 고려한, 벽 토대에서 위틀까지의 거리 문설주 지오메트리를 고려한, 밑틀 높이 더하기 개구부 높이의 합으로 정의됨. |
|
|
창/문의 명목상의 턱 높이 |
벽 토대에서 밑틀 상단까지의 거리 밑틀 값에 문설주의 밑틀 높이를 더한 값을 포함합니다. |
|
|
문설주 측 창문/문 개구부 높이 |
문설주의 밑틀+위틀을 뺀, 벽 구멍 높이 "공칭 크기 = 선틀 안쪽 크기" 변수가 "끄기"로 설정되었다면,ARCHICAD 10 라이브러리에서 창문으로 이것을 사용하십시오. |
|
|
문설주 반대편 측 창문/문 개구부 높이 |
벽 구멍 높이 "공칭 크기 = 선틀 안쪽 크기" 변수가 "끄기"로 설정되었다면,ARCHICAD 10 라이브러리에서 창문으로 이것을 사용하십시오. |
|
|
창문/문 개구부 공칭 표면질 면적 |
벽 구멍 높이 x 벽 구멍 폭 "공칭 크기 = 선틀 안쪽 크기" 변수가 "켜기"로 설정되었다면,ARCHICAD 10 라이브러리에서 창문으로 이것을 사용하십시오. |
|
|
창문/문 개구부 공칭 체적 |
“높이 x 폭 x 벽 두께”로 계산된 체적 이는 개구부 설정 대화상자에서 "공칭"으로 정의된 개구부 크기의 높이 및 폭 변수들과 개구부가 위치한 벽의 두께입니다. (창문/문 개구부 공칭 체적과 동일함.) |
|
|
문설주 측 창문/문 개구부 표면적 |
밑틀과 위틀 사이의 높이 x 측면 선틀 사이의 폭 "공칭 크기 = 선틀 안쪽 크기" 변수가 "끄기"로 설정되었다면,ARCHICAD 10 라이브러리에서 창문으로 이것을 사용하십시오. |
|
|
문설주 반대편 측 창문/문 개구부 표면적 |
벽 구멍 높이 x 벽 구멍 폭 "공칭 크기 = 선틀 안쪽 크기" 변수가 "끄기"로 설정되었다면,ARCHICAD 10 라이브러리에서 창문으로 이것을 사용하십시오. |
|
|
문설주 측 창문/문 개구부 폭 |
문설주의 측면 선틀을 뺀, 벽 구멍 너비 "공칭 크기 = 선틀 안쪽 크기" 변수가 "끄기"로 설정되었다면,ARCHICAD 10 라이브러리에서 창문으로 이것을 사용하십시오. |
|
|
문설주 반대편 측 창문/문 개구부 폭 |
벽 구멍 폭 "공칭 크기 = 선틀 안쪽 크기" 변수가 "끄기"로 설정되었다면,ARCHICAD 10 라이브러리에서 창문으로 이것을 사용하십시오. |
|
|

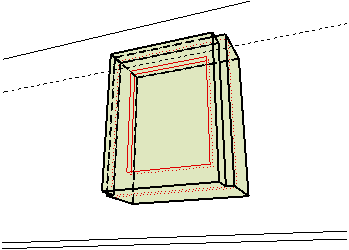

창문/문 개구부 체적 |
문/창문에 의해 잘려진 개구부의 체적 벽 밖에서의 GDL 개구부 자르기로 생겨난 구멍을 바탕으로 체적 계산 |
|
|
문설주 측 창문/문 개구부 폭 |
문설주의 측면 선틀을 뺀, 벽 구멍 너비 "공칭 크기 = 선틀 안쪽 크기" 변수가 "끄기"로 설정되었다면,ARCHICAD 10 라이브러리에서 창문으로 이것을 사용하십시오. |
|
|
문설주 반대편 측 창문/문 개구부 폭 |
벽 구멍 폭 "공칭 크기 = 선틀 안쪽 크기" 변수가 "끄기"로 설정되었다면,ARCHICAD 10 라이브러리에서 창문으로 이것을 사용하십시오. |
|
|

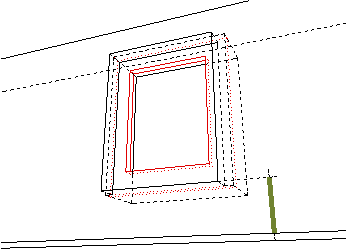

문설주 측 창문/문 턱 높이 |
문설주의 밑틀 선틀 깊이를 고려한, 벽 토대에서 밑틀까지의 거리 |
|
|
문설주 반대편 측 창문/문 턱 높이 |
문설주의 밑틀 선틀 깊이를 고려하지 않은, 벽 토대에서 밑틀까지의 거리 |
|
|

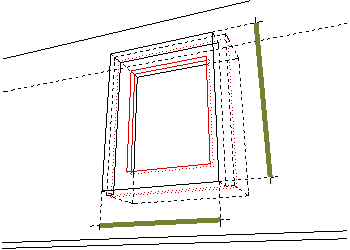

벽구멍 치수 |
설정 대화상자(매개변수 패널 또는 사용자정의 설정 패널)에서 정의한, 개구부 벽 구멍의 폭 및 높이 "벽구멍"은 벽으로 잘려진 개구부이고, 단위(프레임)에 허용오차를 더한 값의 치수들로 이루어집니다. |
|
|

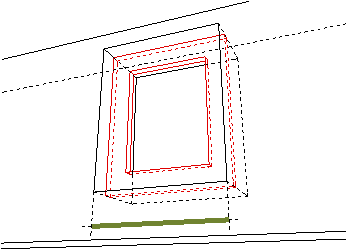

폭 |
창문/문의 공칭 폭 이 값은 개구부 설정 대화상자(매개변수 패널 또는 사용자정의 설정 패널)에서 "공칭"으로 정의된 개구부 치수의 폭 변수입니다. |
|
