천창 항목들 |
설명 |
|
|
3D 후면 뷰 |
천창의 3D 기호 (“후면” 은 개구부 선의 방향에 의해 보여짐) |
|
|
3D 정면 뷰 |
천창의 3D 기호 (“정면” 은 개구부 선의 방향에 의해 보여짐) |
|
|
음향 등급 |
음향등급 값은 설정 대화상자의 변수 패널의 변수 목록 섹션에서 정의됨. |
음향 등급 값을 표시합니다. |
|

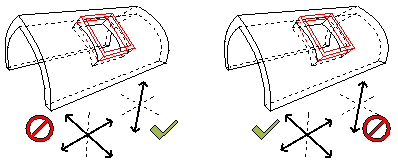

지붕내 제약 |
천창 설정의 미리보기 및 배치하기 패널에서 설정한, "수평"또는 "수직". 천창 밑에 있는 지붕의 지오메트리가 변경되면, 천창의 위치를 이동할 때 어떻게 제한되는지를 정의합니다. |
|
|

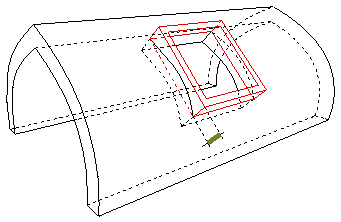

연석 높이 |
천창 프레임이 지붕/쉘의 면 밖으로 돌출된 거리 (천창이 그 면에 평평하게 누워 있으면 그 값은 0 입니다.) |
|
|
내화 등급 |
설정 대화상자 매개변수 패널의 변수 목록 섹션에서 정의한, 방화 등급 값 |
내화 등급 값이 표시됩니다. |
|
영역에서 |
천창이 열려지는 쪽의 영역 이름. |
이름 및 영역을 표시합니다. |
|
영역 번호에서 |
천창이 열려지는 쪽의 영역 번호 |
영역의 번호를 표시합니다. |
|

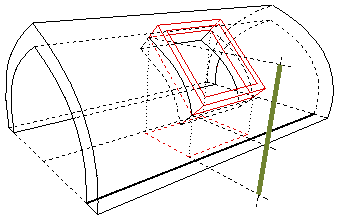

머리말 높이 |
미리보기 및 배치하기 패널에서 정의한 수직 기준점에서 측정되고, 같은 패널에서 보여지는 천창 위틀의 높이 |
|
|
마커 텍스트 |
사용자정의 텍스트 - 마커 텍스트 변수 아래에 있는, 치수 마커 패널의 설정 대화상자에서 지정한 마커 텍스트 이 텍스트는 요소의 ID 번호와 동일한 값이 기본설정값 이지만, 사용자정의 텍스트를 여기서 지정할 수 있습니다. |
마커 텍스트가 표시됩니다. |
|
최소 치수 |
폭 x 높이. 미리보기 및 배치하기 패널 (또는 천창 설정 패널)의 폭 및 높이 항목에서 가져온 값. |
|
|

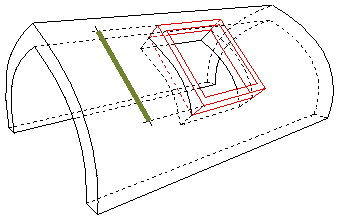

공칭 높이 |
높이 값 미리보기 및 배치하기 패널 (또는 천창 설정 패널)의 높이 항목에서 가져온 값. |
|
|

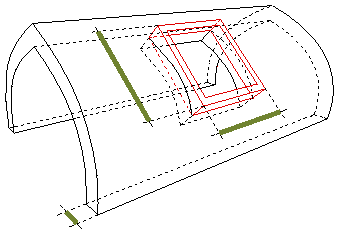

공칭 폭 x 높이 x 두께 |
“높이 x 폭 x 쉘/지붕 두께” 로 개구부의 치수를 표시합니다. 이는 개구부 설정 대화상자에서 "공칭"으로 정의된 개구부 크기의 높이 및 폭 변수들과 개구부가 위치한 쉘/지붕의 두께입니다. (창문/문 개구부 공칭 체적과 동일함.) |
|
|

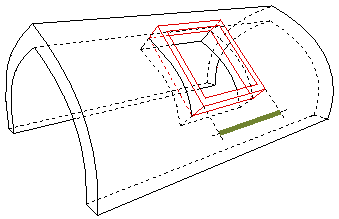

공칭 폭 |
폭 값 미리보기 및 배치하기 패널 (또는 천창 설정 패널)의 폭 항목에서 가져온 값. |
|
|
호스트 쉘/지붕의 ID |
천창이 위치한 지붕 또는 쉘의 ID |
호스트 쉘/지붕의 ID가 표시됩니다. |
|
미리보기 그림 |
천창의 사전 정의한 미리보기 그림 |
|
|
쉘/지붕 개구부 치수 |
천창에 의해 잘려진 개구부의 폭 x 높이 |
|
|

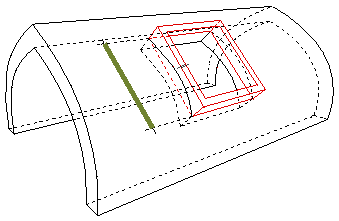

쉘/지붕 개구부 높이 |
천창에 의해 잘려진 개구부의 높이 |
|
|

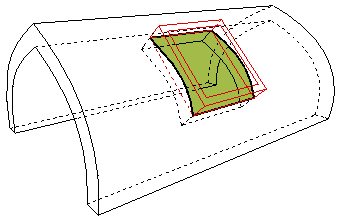

쉘/지붕 개구부 표면적 |
천창에 의해 잘려진 개구부의 표면적 |
|
|

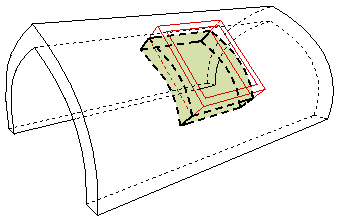

쉘/지붕 개구부 체적 |
천창에 의해 잘려진 개구부의 체적 쉘/지붕 밖에서 GDL 개구부를 잘라서 생겨난 구멍에 근거한 체적 계산. |
|
|

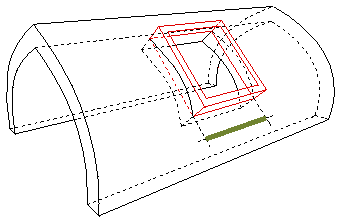

쉘/지붕 개구부 폭 |
천창에 의해 잘려진 개구부의 폭 |
|
|

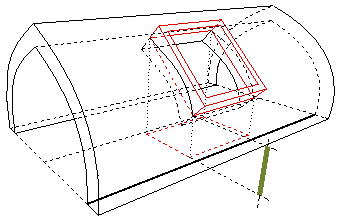

문턱 높이 |
미리보기 및 배치하기 패널에서 정의한 수직 기준점에서 측정되고, 같은 패널에서 보여지는 천창 밑틀의 높이 |
|
|
문턱/헤더 값 |
설정 대화상자의 미리보기 및 배치하기 패널에서 정의한 밑틀/위틀 값 (이 값은 위틀 이나 밑틀에서 사용자가 정의한 지붕 선회축선, 현재의 층 또는 다른 층까지의 거리를 측정합니다.) |
|
|

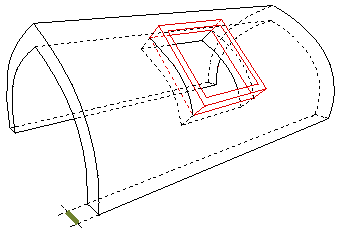

두께 |
모체 천창이 위치한 지붕/쉘의 두께 |
|
|
영역으로 |
천창이 열리는 영역의 이름 |
이름 및 영역을 표시합니다. |
|
영역 번호로 |
천창이 열리는 영역의 번호 |
영역의 번호를 표시합니다. |
|

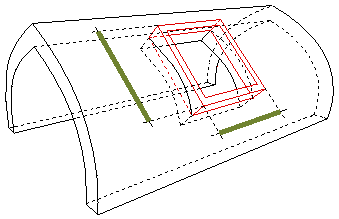

유닛 치수 |
설정 대화상자(매개변수 패널 또는 사용자정의 패널)에서 정의한, 천창의 폭 및 높이 |
|
|
수직 기준 |
미리보기 및 배치하기 패널에서 정의한 수직 기준점 위틀 및 밑틀 높이는 수직 기준점까지 측정됩니다. |
|
