객체/조명 목록화 매개변수

객체/조명 필드

설명



3D 후면 뷰

객체의 쉐이드 된 3D 기호.


3D 정면 액소노메트리

객체의 쉐이드 된 3D 기호.


3D 정면 뷰

객체의 쉐이드 된 3D 기호.


3D 좌측면 뷰

객체의 쉐이드 된 3D 기호.


3D 우측면 뷰

객체의 쉐이드 된 3D 기호.

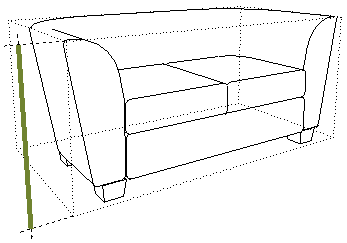

높이 (Z 크기)

객체 설정 미리보기 및 배치하기 패널의 높이 항목에서 정의한 객체의 높이

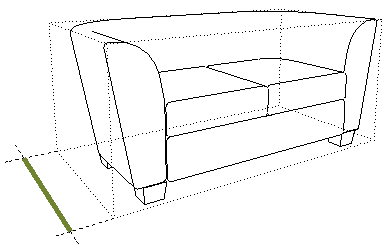

폭 (B)

객체 설정 미리보기 및 배치하기 패널의 "치수 1" 항목에서 정의한 객체의 폭

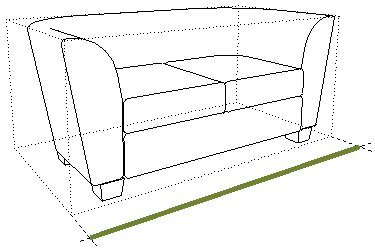

길이 (A)

객체 설정 미리보기 및 배치하기 패널의 "치수 2" 항목에서 정의한 객체의 길이

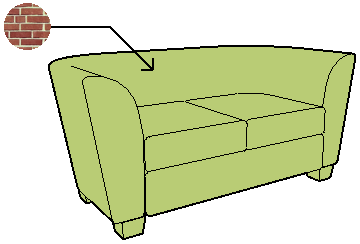

표면

객체 설정의 모델 탭 페이지에서 지정한 객체의 표면질


미리보기 그림

문/창문의 사전 정의된 미리보기 그림

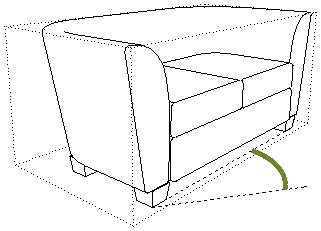

회전 각도

객체의 기본 위치에서의 객체 회전 (객체 설정의 미리보기 및 배치하기 패널에서 회전각을 입력하여 회전시키거나, 또는 프로젝트에서 그래픽적으로 회전시킴.)

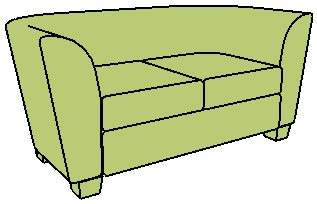

표면적

GDL 스크립트에서 정의한 객체의 3D 변수에 근거한, 객체의 표면적

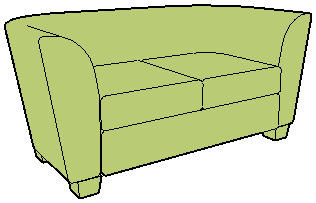

체적

GDL 스크립트에서 정의한 객체의 3D 변수에 근거한, 객체의 체적


파란색 조명

조명 설정 매개 변수의 색상 항목에서 설정한, 조명의 파란색 구성요소


초록색 조명

조명 설정 매개 변수의 색상 항목에서 설정한, 조명의 초록색 구성요소


빨간색 조명

조명 설정 매개 변수의 색상 항목에서 설정한, 조명의 빨간색 요소


조명 빛의 광도

조명 설정의 매개 변수 패널에서 슬라이더를 사용하여 설정한, 빛의 광도 값


조명 빛 켜기 (예/아니오)

조명 매개변수 패널의 백열 전구로 설정한, 빛의 켜기/끄기 설정 포토랜더링에 영향을 줍니다.
