메쉬 항목

설명

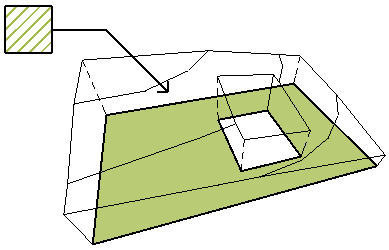

표면 채우기

평면의 메쉬 다각형에 표시되고 메쉬에 지정된 커버 채우기의 이름

빌딩 재질

메쉬에 지정한 빌딩 재질의 이름

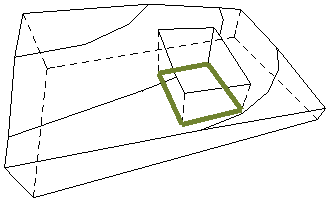

구멍 둘레

메쉬에 있는 모든 구멍의 총 둘레 솔리드 요소 작업은 고려하지 않음.

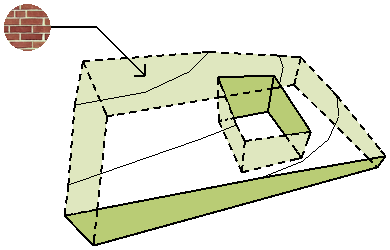

측면 표면

메쉬 측면에 지정된 표면질의 이름

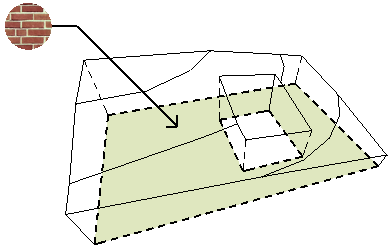

하부 표면

메쉬의 하단에 지정된 표면질의 이름

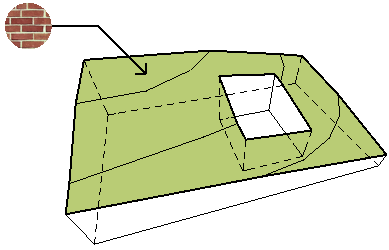

상부 표면

메쉬의 상부에 지정된 표면질의 이름

메쉬의 유형

메쉬 만들기에 사용되는 시공 방법:

•표면만,

•수직덮개 있는 표면

•또는 솔리드 몸체

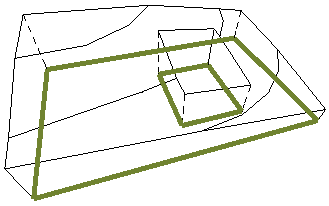

둘레

구멍 둘레의 합을 포함한, 메쉬의 둘레

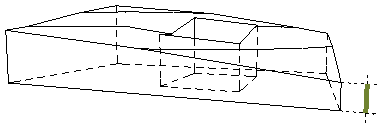

굽도리 레벨

굽도리형 메쉬의 경우 , 굽도리의 높이 ( 정보상자에 나타나는 바닥 및 상단 값 사이의 차이.)

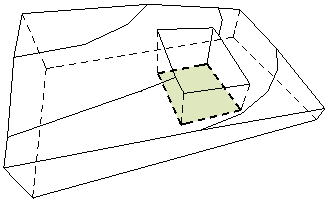

구멍 표면적

메쉬의 모든 구멍의 총 상단 (2D) 표면적

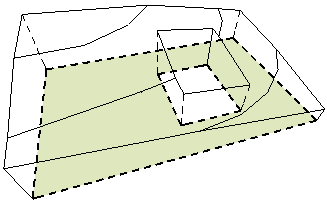

하부 표면적

구멍의 면적을 뺀, 메쉬의 하단 표면적 솔리드에만 리스트됨. (굽도리형 표면 및 표면만 있는 메쉬는 하부가 없습니다.)

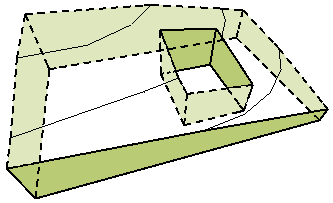

테두리 표면적

모든 구멍 테두리 표면적의 합을 포함한, 메쉬 테두리의 표면적 솔리드 및 굽도리형 메쉬에만 리스트됨. (표면만 있는 메쉬는 테두리가 없음.)

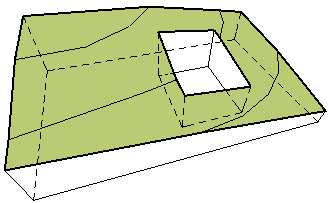

상부 표면적

구멍의 표면적을 뺀, 메쉬의 상단 표면적

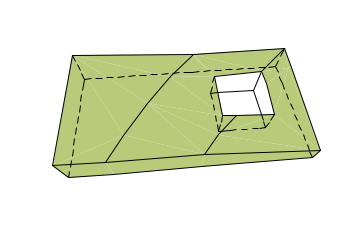

체적

순 체적은 구멍 표면적에 의해 줄어들고, 잘라내기와 솔리드 요소 작업을 고려합니다.
