커튼월 항목

설명

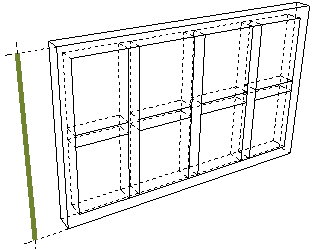

높이

커튼월 시스템 설정 또는 정보 상자에 정의된, 커튼월의 높이

길이

커튼월의 길이

패널 수

커튼월의 패널 수

패턴 각도

열 그리드 선에서 시계방향으로 측정된 행 그리드 선의 회전 각도입니다.이 각도는 행 아래에서, 커튼월 스킴 설정/그리드 패턴 패널에서 정의됩니다.

경사각

커튼월 시스템 설정 또는 정보상자에서 정의한, 커튼월의 경사각

경계 표면을 포함한 표면적

경계 프레임의 표면을 포함한, 커튼월의 표면적.

•경계 프레임이 "그리드 안쪽"에(커튼월 설정/커튼월 시스템/ 부재 배치: 경계 프레임 위치 "안쪽") 위치하면, 이 값은 커튼월의 일반 표면적 변수와 동일합니다.

•경계 프레임이 "그리드 바깥쪽" 또는 "그리드 중앙"에 위치하면, 경계 프레임이 경계선 바깥쪽에 걸리기 때문에 이 변수 값은 일반 표면적 변수를 초과합니다.

•만약 경계 프레임에 대해 보이는 유형의 프레임(커튼월 설정/커튼월 시스템/프레임: 경계)을 사용하면, 이 변수 값은 일반 표면적 변수값보다 작아집니다.

두께

커튼월 시스템 설정 또는 정보 상자에서 정의합니다. 참조 표면에서 커튼월의 반대 면까지의 거리.

프레임의 전체 길이

커튼월에 있는 모든 프레임의 총 길이 프레임의 형태가 같지 않으면, 프레임 길이는 그 최단 및 최장 길이의 평균을 가지고 계산됩니다.

전체 패널 표면적

모든 커튼월 패널의 총 표면적. 이 값은 패널들 간의 프레임 표면은 포함하지 않습니다. 편집모드에서 커튼월을 패널 보임으로 보면, 총 패널 표면적이 나타납니다.
