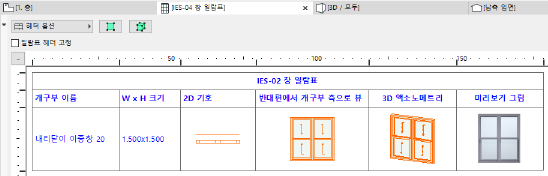

대화형 일람표에는 2D 또는 3D 미리보기 그림이 포함될 수 있습니다.
일람표 내 이들 미리보기에 결합 치수를 추가할 수 있습니다.

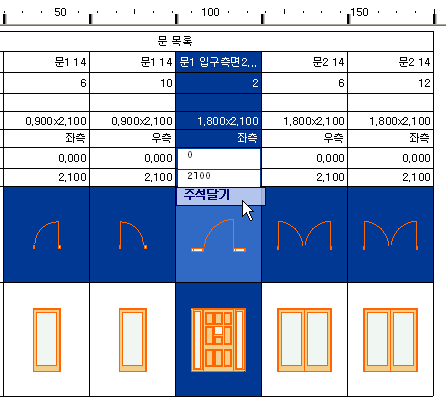

1.주석을 달고자 하는 셀을 더블클릭하거나

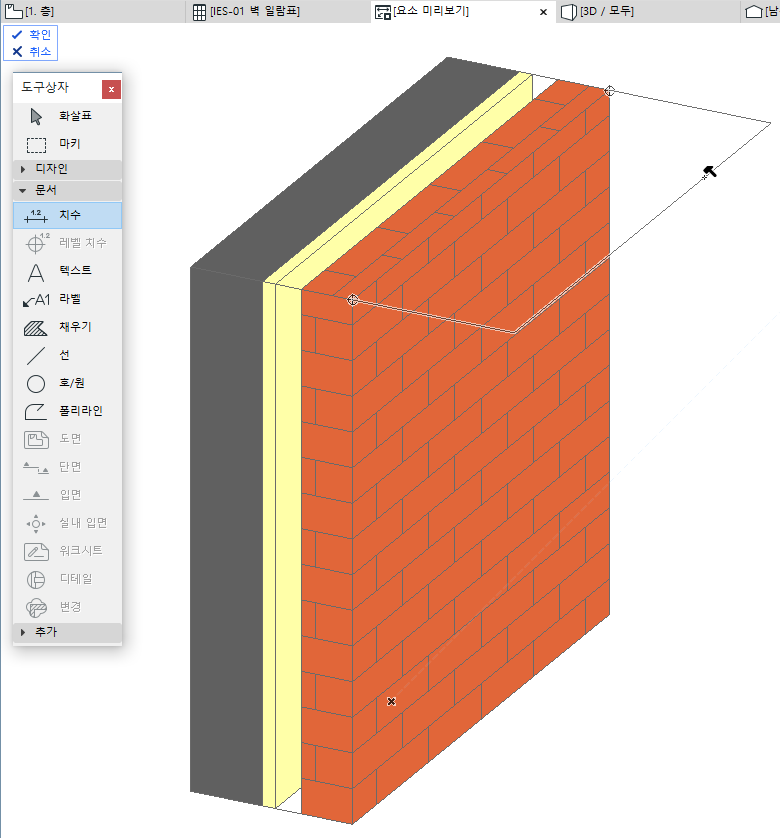

2.해당 뷰는 요소 미리보기라는 별도의 탭/창에서 열립니다.
3.사용 가능한 2D 도구를 사용하여 주석을 답니다: 치수, 라벨, 문자. 또한, 이용 가능한 라이브러리 에서 객체 도구를 사용하여, 주석을 달 수 있습니다.
4.상단 왼쪽의 메뉴에서 확인을 클릭하여 이 탭/창을 닫고, 선택한 뷰에 주석을 적용하거나, 또는 취소를 클릭하여 변경사항을 적용하지 않고 닫습니다.
일람표 미리보기의 자동 치수 (문/창)

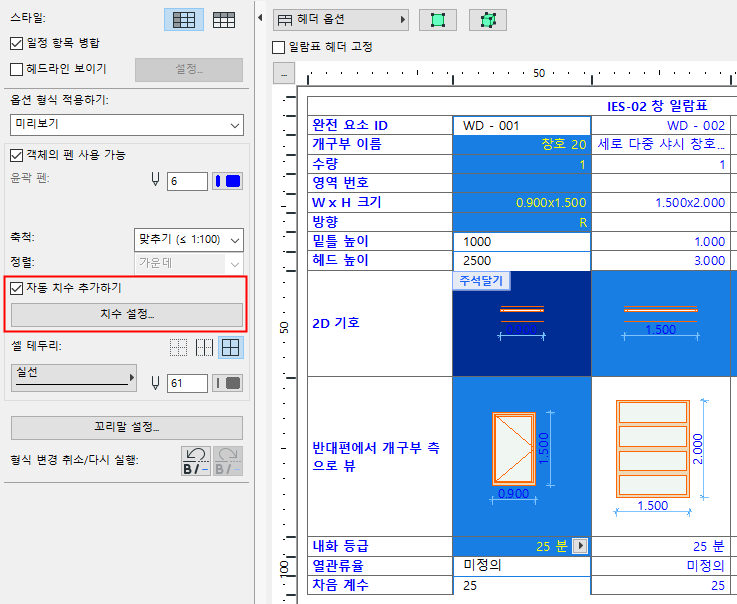

문/창 미리보기를 보여주는 일람표에서, 일람표 옵션에는 자동 치수 추가 옵션이 있습니다.

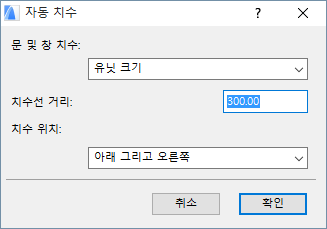

이 상자를 체크하여 선택한 그림에 자동 치수를 추가합니다. 그런 다음 치수 설정을 클릭하여 나타나는 자동 치수 대화상자에서 그림에 대한 치수 옵션을 설정합니다.
