1.3D 단면도법 기능이 켜져 있는지 확인하십시오.

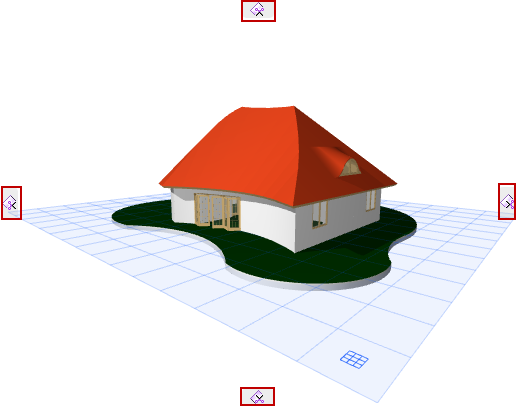

2.화면의 4면에 절단면을 나타내는 탭이 나타납니다.

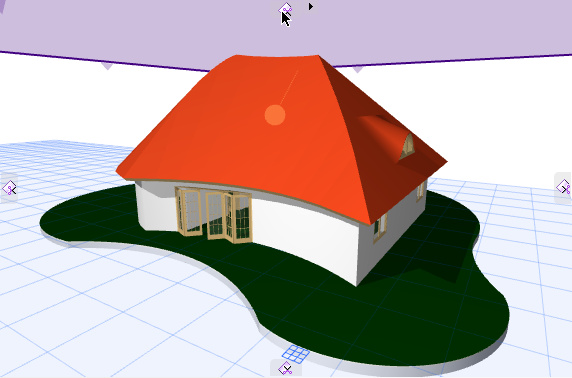

3.어느 탭이든지 그 위에 마우스를 가져가면 그 위치에서의 직교 절단면을 보여줍니다.

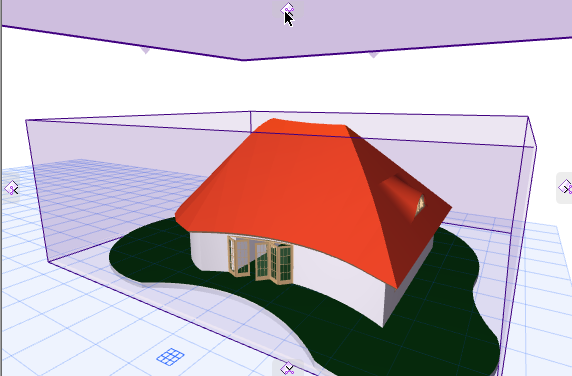

4.탭 중 하나를 클릭하는 순간, 그 모델의 경계상자가 나타납니다. 사전 정의된 절단면은 이 경계상자와 평행한 면에서 모델을 자릅니다.
5.탭을 드래그하여 3D 모델을 직각으로 자릅니다.
3D 창에서 사용자정의 절단면 만들기도 참조.
작업 취소하기: 4면에 있는 탭들이 휴지통으로 바뀐다는 점을 알아두십시오: 드래그하는 동안 마음이 뀌어서 작업을 취소하고 싶다면, 절단면 아이콘을 아무 휴지통으로나 이동시킵니다 (또는 Esc 키 누르기).

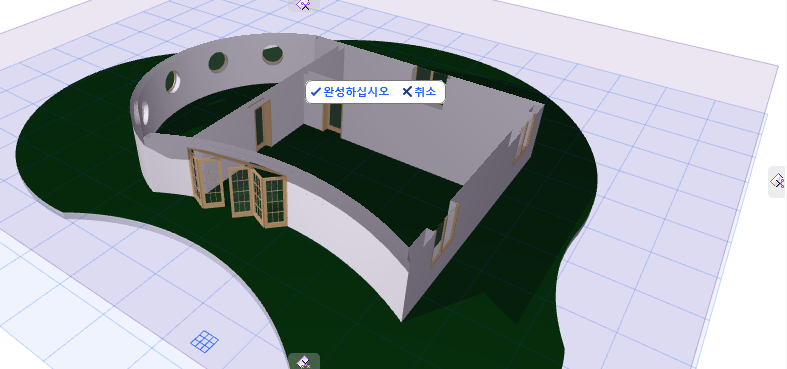

6.원하는 위치에 절단면이 있으면 마우스를 클릭합니다. 완료 명령어가 나타납니다.
7.원하는 절단면이 만들어졌으면, 완료를 클릭합니다.

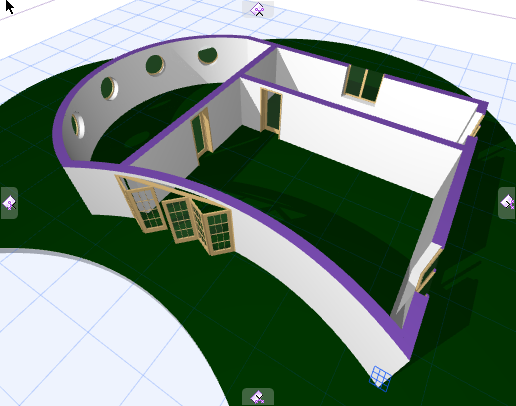

8.3D 단면도법의 결과를 보십시오.
해당 모델을 사전정의된 직교 방향과는 다른 방향으로 자르려면, 사용자정의 절단면을 만들어 사용할 수 있습니다.
3D 단면도법 기능이 켜져있는지 확인하십시오.

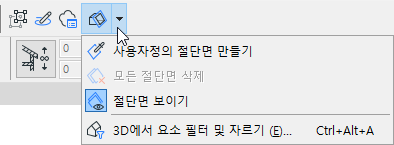

1.4개의 절단면 탭 중 아무거나 눌러서 단축 메뉴를 불러옵니다.
주의: 이 명령은 표준 툴바에서 사용할 수도 있습니다.
3.다음 중 하나의 작업을 실행하여 상용자정의 절단면의 방향을 정의합니다:
•요소의 면 (예, 지붕 상단면) 사용하기
◦기존 요소의 면의 표면을 클릭하여 절단면 각도를 정합니다. 직사각형은 면을 보는데 도움이 됩니다.
◦다시한번 클릭하여 절단면 위치를 정합니다.
•면의 회전각으로 모서리 사용하기
◦기존 모서리를 벤츠모양의 커서로 클릭하여, 회전축을 정합니다.
◦절단면과 접하는 아무 점이나 클릭합니다; 이렇게 해서 절단면 위치를 정합니다.
•세 점을 클릭하여 (요소의 세개의 핫스팟처럼) 면 정의하기
◦두 점을 클릭하여 회전축을 정합니다.
◦절단면과 접하는 아무 점이나 클릭합니다; 이렇게 해서 절단면 위치를 정합니다.
4.원하는 위치에 절단면이 있으면 마우스를 클릭합니다. 완료 명령어가 나타납니다. 원하는 절단면이 만들어졌으면, 완료를 클릭합니다.
5.3D 단면도법의 결과를 보십시오.
