수평 범위
수평 범위는 단면 창에 포함되는 평면의 깊이입니다. (소스 유형 단면 마커에만 사용 가능합니다.)

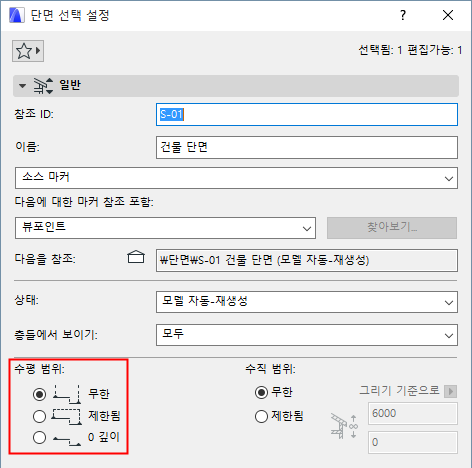

정보 상자/단면 설정에서 수평 범위를 정의합니다.
•무한: 단면 선 뒤의 모든 요소는, 다른 요소들에 의해 숨겨지지 않는다면, 단면 창에서 보입니다.
•제한됨: 단면 선과 한계(깊이)선 사이의 요소만 단면 창에서 보입니다.(한계선은 단면선 그리기를 마친 후 눈동자 커서로 클릭할 때 정의됩니다.) 필요한 경우 한계선을 선택하여 편집할 수 있습니다.
주의: 한계(깊이)선은 디스플레이만되는 마커 항목이며, 레이아웃에서 보이지 않습니다.
마커 범위 선의 디스플레이 참조.
•0 깊이: 실제로 단면선에 의해 절단된 모델의 파트만이 절단 위치에서만 보입니다.(입면과 실내 입면의 경우, “0 깊이” 옵션이 없습니다.)
단면 창에 포함될 프로젝트의 수직 범위입니다.(소스 유형 단면 마커에만 사용 가능합니다.)
정보 상자/단면 설정에서 수평 범위를 정의합니다.
•무한: 해당 모델의 모든 층을 보여줍니다.

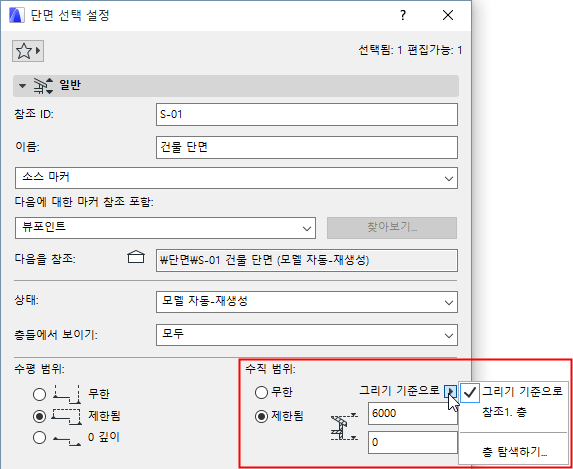

•제한됨: 단면이 제한된 수직 범위로 한정됩니다. 해당 단면의 상한 및 하한에 대한 입면 값을 입력합니다. 이 한계치의 위 및 아래의 요소들은 화면에 보이지 않습니다.
(검은 색 화살표를 클릭하여 입면 값에 대한 참조를 선택합니다. 그리기 기준으로, 또는 특정 층으로 가게 됩니다.
단면/입면/실내 입면 창이 활성화된 경우,

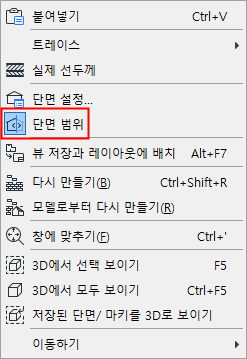

1.컨텍스트 메뉴에서 범위 피드백을 켜거나, 디자인 > 단면/입면 범위를 사용합니다.

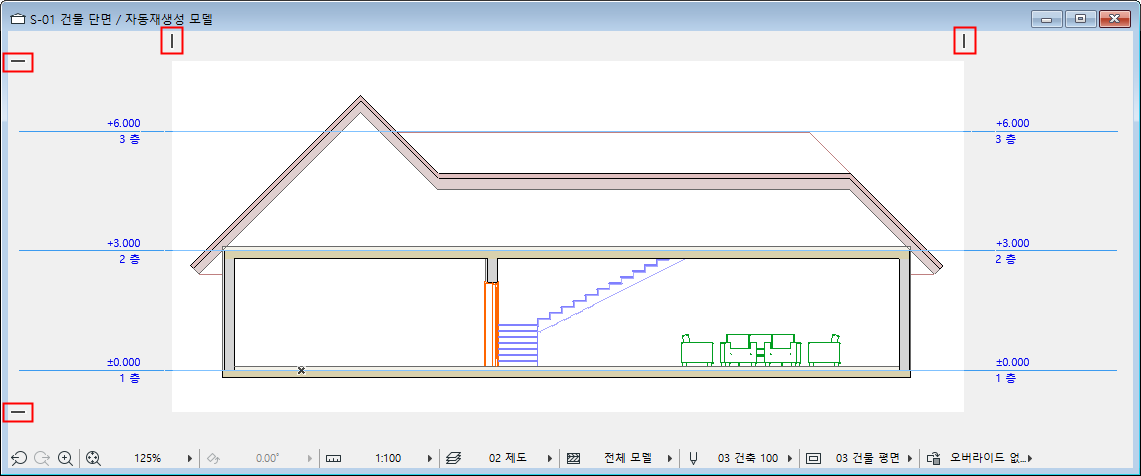

2.단면 창에 마크가 어두운 회색으로 나타나, 해당 수평/수직 경계 및 절단선을 표시합니다.회색 채우기는 단면 범위 바깥의 모델 영역을 나타냅니다.

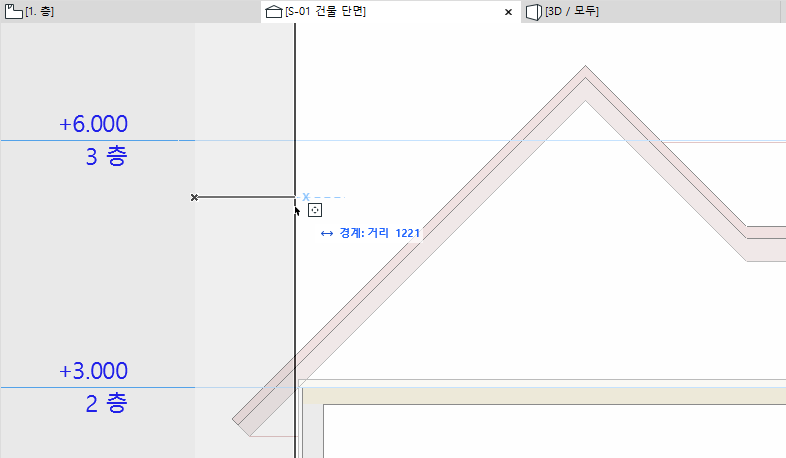

3.마크에 커서를 대면 그 태그 및 편집 핸들이 디스플레이됩니다.필요한 경우 선을 드래그하면, 수평/수직 범위, 절단 마크, 또는 적용 가능한 경우 먼 영역 한계를 수정할 수 있습니다.
절단을 제거하려면 수평 범위 바깥의 절단 선을 드래그합니다.
주의: 수평 범위는 실내 입면 창에서 편집할 수 없습니다.
