기본값 선택은 제한적입니다. 이 사례에서 IE 뷰는 방 경계선까지 수평으로 확장됩니다.

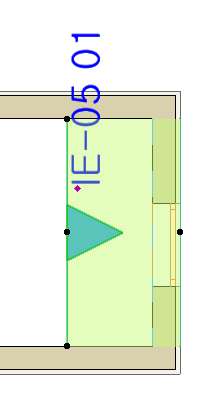

방 경계가 벽인 경우 뷰가 벽 깊이로 자동으로 확장됩니다. 벽 영역과 중첩된 마커 범위 하이라이트로 이를 확인할 수 있습니다.
수평 범위를 변경하려면, 방 경계선을 선택하고, 펫 팔레트의 명령들을 사용하여 늘이거나 줄일 수 있습니다. (이 세그먼트에서 된 늘이기/줄이기 수정은, 폴리라인을 편집할 때와 같이, 인접한 선 세그먼트에 영향을 주게 됩니다.)
무한 수평 범위는 실내 입면 뷰포인트가 모델에서 볼 수 있는 모든 부분 포함하도록 수평으로 확장된다는 것을 의미합니다.
바운드 영역 추가(실내 입면 기본값 설정)

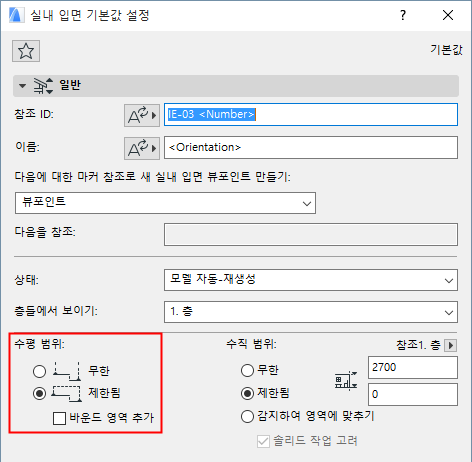

실내 입면 뷰포인트에서 연결된 가까운 영역을 포함하려면 바운드 영역 추가를 선택합니다. 수평 범위에 대해 유한 옵션을 체크하는 경우

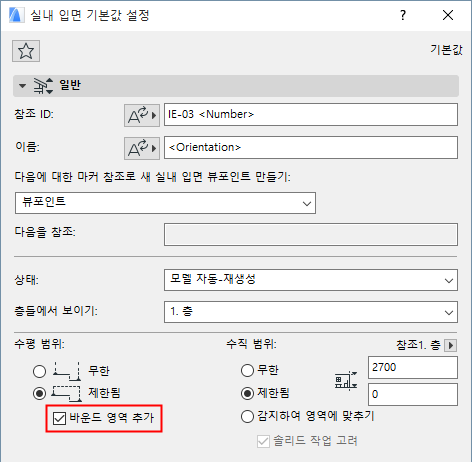

•실내 입면 기본 설정에서 이 체크박스를 사용할 수 있습니다(IE를 배치하기 전에 반드시 이를 설정해야 합니다.
•이미 배치된 IE에 대해서는 이 컨트롤을 설정할 수 없습니다.)
이 방식으로, 특이한 형태의 벽감이 있는 방이라면, 이 IE 뷰포인트는 방 경계선 범위를 넘는 구조를 포함하지만, 여전히 방 안쪽에 들어 있을 것입니다.

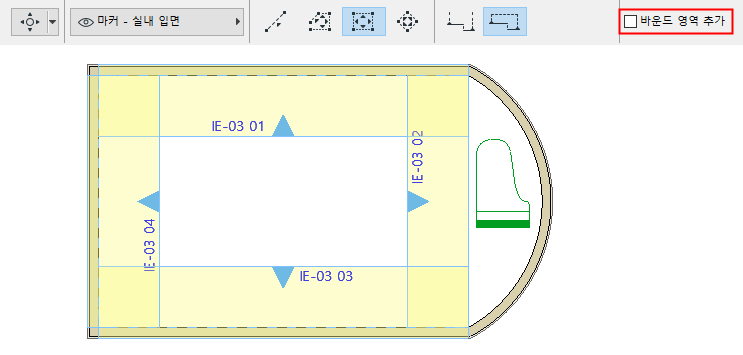

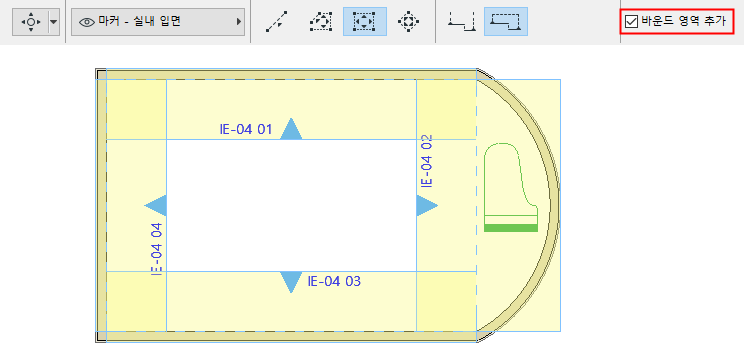

다음 두 일러스트에서 체크상자 설정에 따른 결과를 볼 수 있습니다.
