벽 항목 |
설명 |
|
|
빌딩 재질 / 복합체/ 프로파일 |
벽의 빌딩 재질 이름, 또는 그것의 복합체 구조나 프로파일. |
|
|
지오메트리 방법 |
일정, 사다리꼴, 또는 다각형입니다. |
|
|
기준선 위치 |
벽 설정에서 정의한 대로의 기준선 위치입니다(바깥 면, 안쪽 면, 또는 중심). 복합체 벽인 경우 또한, 코어 바깥, 코어 안쪽, 또는 코어 중심입니다. |
|
|

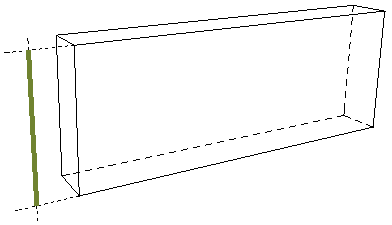

높이 |
벽의 높이 (벽 설정에서 정의한) |
|
|
상단 링크 층 |
벽에 상단 링크된 층의 이름 (존재하는 경우). |
|
|

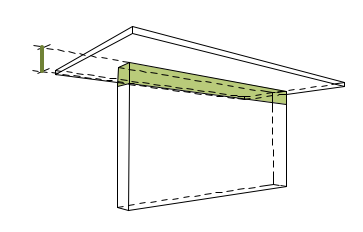

상단 오프셋 |
상단 링크된 층으로부터 벽의 오프셋 (존재하는 경우) |
|
|

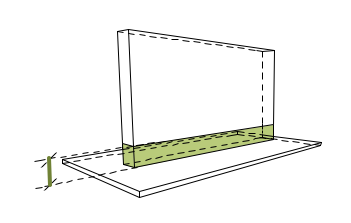

홈 오프셋 |
작업 층으로부터 벽의 오프셋 |
|
|
벽의 최대 높이 |
지붕 크롭을 고려한, 벽의 가장 높은 점의 높이 (지붕/쉘 잘라내기 또는 솔리드 요소 작업이 아님) |
|
|
바깥쪽 벽 스킨의 최대 높이 |
벽의 바깥쪽 면에서 가장 높은 점의 스킨 높이. 지붕 크롭을 고려한 값 (지붕/쉘 잘라내기 또는 솔리드 요소 작업이 아닌). |
|
|
안쪽 벽 스킨의 최대 높이 |
벽의 안쪽 면에서 가장 높은 점의 스킨 높이. 지붕 크롭을 고려한 값 (지붕/쉘 잘라내기 또는 솔리드 요소 작업이 아닌). |
|
|
안쪽 벽 스킨의 최소 높이. |
벽의 안쪽 면에서 가장 낮은점의 스킨 높이. 지붕 크롭을 고려한 값 (지붕/쉘 잘라내기 또는 솔리드 요소 작업이 아닌). |
|
|

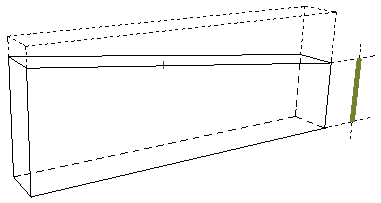

벽의 최소 높이 |
벽의 가장 낮은점의 높이 지붕 크롭을 고려한 값 (지붕/쉘 잘라내기 또는 솔리드 요소 작업이 아닌). |
|
|
바깥쪽 벽 스킨의 최소 높이. |
벽의 바깥쪽 면에서 가장 낮은 점의 스킨 높이. 지붕 크롭을 고려한 값 (지붕/쉘 잘라내기 또는 솔리드 요소 작업이 아닌). |
|
|
벽 중심의 길이 |
벽 중심선 끝에서 끝까지 측정한 벽의 길이. 지붕/쉘 잘라내기 또는 솔리드 요소 작업을 무시한 값. |
|
|
바깥 면에서 벽의 길이 |
벽의 바깥면을 따라 끝에서 끝까지 측정한 벽의 길이. 지붕/쉘 잘라내기 또는 솔리드 요소 작업을 무시한 값. |
|
|
안쪽 벽의 길이 |
벽의 안쪽면을 따라 끝에서 끝까지 측정한 벽의 길이. 지붕/쉘 잘라내기 또는 솔리드 요소 작업을 무시한 값. |
|
|
안쪽면의 조건부 벽 길이 |
옵션 > 프로젝트 환경설정 > 계산단위 & 규칙 ("다음에 의해 벽 길이줄이기")에서 정의한 값을 초과하는 개구부의 길이를 제외한, 벽의 안쪽 면을 따라 측정한 벽의 길이. 지붕/쉘 잘라내기 또는 솔리드 요소 작업을 무시한 값. |
|
|
바깥 면에서 벽의 조건부 길이 |
옵션 > 프로젝트 환경설정 > 계산단위 & 규칙 ("...만큼 벽 길이 줄이기") 에서 정의한 값을 초과하는 개구부의 길이를 제외한, 벽의 바깥 면을 따라 측정한 벽의 길이. 지붕/쉘 잘라내기 또는 솔리드 요소 작업을 무시한 값. |
|
|

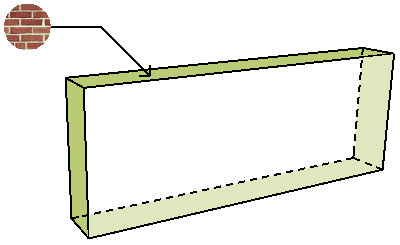

모서리 표면 |
벽의 테두리에 지정된 표면질 오버라이드 이름 (오버라이드가 없는 경우에, 일람표에는 빈 따옴표가 나타납니다.) |
|
|
표면 안쪽 면 |
벽의 안쪽면에 지정된 표면질 이름. |
|
|
표면 바깥 면 |
벽의 바깥쪽면에 지정된 표면질 이름. |
|
|
기둥의 수 |
벽을 교차하는 기둥의 수 |
|
|
문의 수 |
벽에 있는 문 요소들의 수 |
|
|
구멍의 수 |
벽에 있는 빈 개구부 객체들의 수 |
|
|
창문의 수 |
벽에 있는 창문 요소들의 수 |
|
|
안쪽면 개구부의 분석적 표면적 |
벽의 안쪽면에 있는 모든 벽 개구부들(창호, 문, 빈 개구부)의 표면적. 벽 밖에서의 GDL 개구부 자르기로 생겨난 구멍을 바탕으로 표면적 계산 |
|
|
바깥면 개구부의 분석적 표면적 |
벽의 바깥쪽면에 있는 모든 벽 개구부들(창호, 문, 빈 개구부)의 표면적. 벽 밖에서의 GDL 개구부 자르기로 생겨난 구멍을 바탕으로 표면적 계산 |
|
|
문들의 합쳐진 폭 |
벽에 위치한 모든 문의 공칭 폭(문 설정에서 정의한대로)의 합 |
|
|
창문들의 합쳐진 폭 |
벽에 위치한 모든 창문의 공칭 폭(창문 설정에서 정의한대로)의 합 |
|
|

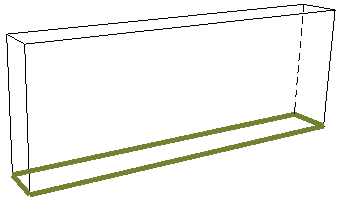

벽의 둘레 |
평면에 표시한, 벽의 수평 단면의 둘레 벽 둘레는 그것의 평면 투영 설정값(예. 자르기만 vs. 오버헤드로 투영된)에 따라 달라질 수 있습니다. 벽 교차는 둘레값에 영향을 주지 않습니다. 지붕/쉘 잘라내기 또는 솔리드 요소 작업을 무시한 값. |
|
|
외부 경사각 |
벽의 바깥면에 직각인 경사벽의 각도. (이중 경사벽의 첫째 각.) |
|
|
내부 경사각 |
벽의 안쪽면에 직각인 경사벽의 각도. |
|
|

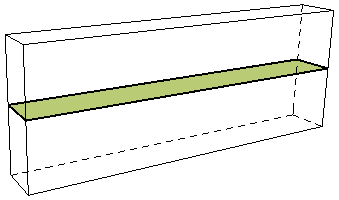

벽의 면적 |
평면에 표시된 대로의, 벽의 수평 단면적 벽 면적은 그것의 평면 투영 설정값(예. 자르기만 vs. 오버헤드로 투영된)에 따라 달라질 수 있습니다. 벽 교차는 면적값에 영향을 주지 않습니다. 지붕/쉘 잘라내기 또는 솔리드 요소 작업을 무시한 값. |
|
|
바깥쪽면의 조건적 면적 |
옵션 > 프로젝트 환경설정 > 계산단위 & 규칙 ("다음에 의해 벽 면적 줄이기") 에서 정의한 값을 초과하는 개구부 면적을 제외한, 벽의 바깥쪽 면에서 측정한 벽 면적. 잘라내기 및 솔리드 요소 작업을 고려한 값. |
|
|
안쪽면의 조건적 면적 |
옵션 > 프로젝트 환경설정 > 계산단위 & 규칙 ("다음에 의해 벽 면적 줄이기")에서 정의한 값을 초과하는 개구부 면적을 제외한, 벽의 안쪽 면에서 측정한 벽 면적. 잘라내기 및 솔리드 요소 작업을 고려한 값. |
|
|
벽 바깥쪽면의 총 표면적 |
바깥쪽에 있는 모든 개구부의 면적을 포함한, 벽의 총 면적. 잘라내기를 고려한 값. 솔리드 요소 작업은 무시한 값. |
|
|
안쪽면에서 벽의 총 표면적 |
안쪽에 있는 모든 개구부의 면적을 포함한, 벽의 총 면적. 잘라내기를 고려한 값. 솔리드 요소 작업은 무시한 값. |
|
|

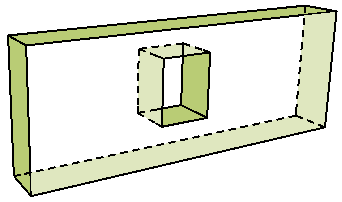

테두리의 순 표면적 |
모든 벽 테두리 면적의 총합. 잘라내기 혹은 솔리드 요소 작업을 고려한 값. |
|
|
벽 바깥쪽면의 순면적 |
벽의 바깥쪽면에서 측정한 표면적. 개구부 외에 잘라내기 및 솔리드 요소 작업까지 고려한 값 . |
|
|
벽 안쪽면의 순면적 |
벽의 안쪽면에서 측정한 표면적 개구부 외에 잘라내기 및 솔리드 요소 작업까지 고려한 값 . |
|
|

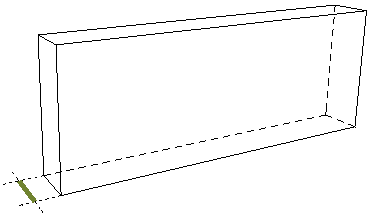

두께 |
벽 설정에서 정의된 벽의 두께. (치수 단위로 표시됨) |
|
|
공기층 스킨 두께 |
"공기층 스킨"으로 정의된 구조의 벽 두께 (옵션 > 프로젝트 속성 > 계산단위 & 규칙에서) |
|
|
벽의 끝 두께 |
벽의 끝 두께 (벽 설정에서 사다리꼴 벽에 지정된, 두 번째 두께) |
|
|

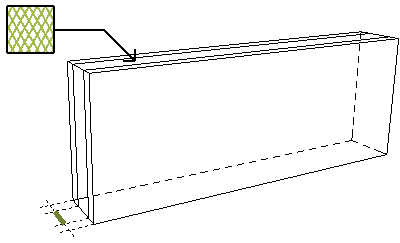

절연체 스킨 두께 |
"벽 절연층" 으로 정의된 구조의 벽 두께 (옵션 > 프로젝트 환경설정 > 계산단위 & 규칙에서) |
|
|
바깥 면의 벽 스킨 두께 |
벽의 바깥면에 있는 스킨의 두께값. 각각의 스킨 두께는 옵션 > 요소 속성 > 복합체 구조에서 정의됩니다. |
|
|
안쪽 면의 벽 스킨 두께 |
벽의 안쪽면에 있는 스킨의 두께값. 각각의 스킨 두께는 옵션 > 요소 속성 > 복합체 구조에서 정의됩니다. |
|
|

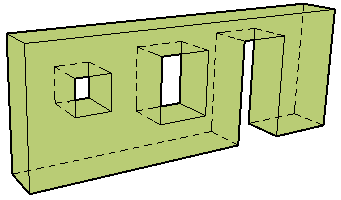

순 체적 |
벽의 순 체적: 높이 * 길이 * 두께, 그리고 개구부 체적을 차감하고, 잘라내기와 솔리드 요소 작업의 영향을 제외한 체적 |
|
|
벽에서의 개구부의 분석적 체적 |
모든 벽 개구부의 체적(창, 문, 빈 개구부). 벽 밖에서의 GDL 개구부 자르기로 생겨난 구멍을 바탕으로 체적 계산 (솔리드 요소 작업은 고려하지 않음.) |
|
|

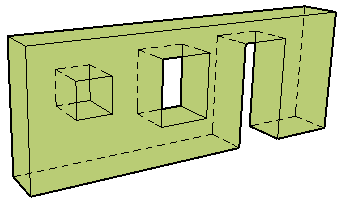

조건적 체적 |
옵션 > 프로젝트 환경설정 > 계산단위 & 규칙 ("다음에 의해 벽 체적 줄이기")에서 정의한 값을 초과하는 개구부 체적을 제외한, 벽의 체적. 잘라내기 및 솔리드 요소 작업을 고려한 값. |
|
|
안쪽 면의 조건적 벽 스킨 체적 |
옵션 > 프로젝트 환경설정 > 계산단위 & 규칙 ("다음에 의해 벽 체적 줄이기")에서 정의한 값을 초과하는 스킨이 있는 개구부의 체적을 제외한, 벽 안쪽면 스킨의 체적. 잘라내기 및 솔리드 요소 작업을 고려한 값. |
|
|
바깥 면의 조건적 벽 스킨 체적 |
옵션 > 프로젝트 환경설정 > 계산단위 & 규칙 ("다음에 의해 벽 체적 줄이기")에서 정의한 값을 초과하는 스킨이 있는 개구부의 체적을 제외한, 벽의 바깥쪽면 스킨의 체적. 잘라내기 및 솔리드 요소 작업을 고려한 값. |
|
|

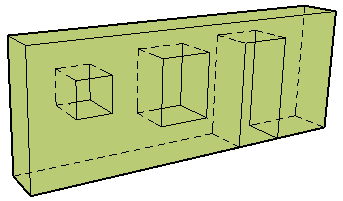

총 체적 |
벽의 체적(개구부, 문 및 창문을 포함한) 체적은 잘라내기 작업에 의해 감소되지만, 솔리드 요소 작업은 고려되지 않음. |
|
|
바깥 면의 벽 스킨 체적 |
벽의 바깥쪽면에 있는 벽스킨의 순 체적. 이 값은 스킨 안의 개구부 체적과 스킨에서의 잘라내기 값 또는 솔리드 요소 작업의 결과를 뺀 값입니다. |
|
|
안쪽 면의 벽 스킨 체적 |
벽의 안쪽면에 있는 벽스킨의 순 체적. 이 값은 스킨 안의 개구부 체적과 스킨에서의 잘라내기, 또는 솔리드 요소 작업의 결과를 뺀 값입니다. |
|
|
벽 경사 유형 |
벽 설정에서 정의한 벽의 복합도를 나타냄: 직선, 벽사, 또는 양쪽으로 기울어짐. |
|
