각도 치수 는
•선 또는 직선 테두리의 쌍 사이의 각도 값
•또는 곡선 요소의 각도를 표시합니다.
주의: 각도 치수는 3D 문서 창에서는 사용할 수 없습니다.
각도 치수 형식 옵션에 대해서는 다음을 참조: 각도 치수 도구 설정.
각도 치수 구조 방법
각도 치수에는 두 가지 구조 방법이 있습니다. (정보 상자 또는 각도 치수 설정에서 선택)
•안쪽 치수 (예각) 구조 방법

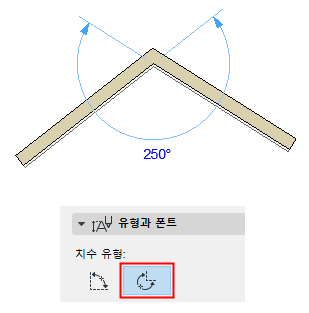

•바깥쪽 치수 (둔각) 구조 방법
두 테두리 사이에서 각도 치수 배치하기

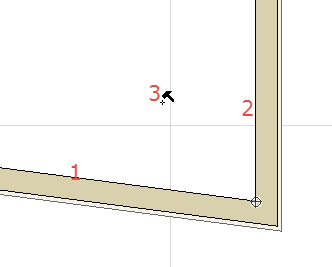

두 테두리 사이에서 각도 치수를 작성하려면...
1.테두리나 선을 클릭합니다.
2.두 번째 테두리나 선을 클릭합니다.

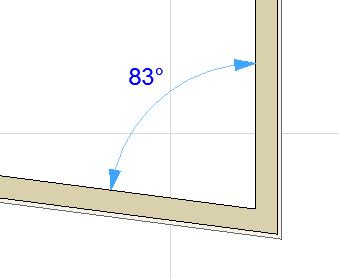

3.세 번째로 클릭하여 해당 각도의 치수를 배치합니다.
또한 창이나 가이드 선에서 네 군데 위치 중 아무 위치나 클릭하여 두 벡터를 정의할 수 있습니다. 다시 한 번 클릭하여 두 벡터 사이의 각도 치수를 배치합니다. 이 경우, 각도 치수는 결합적이지 않습니다.
1.각도 치수 도구를 선택합니다(도구상자에 있음).

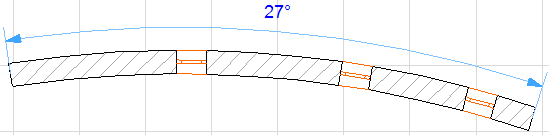

2.곡선 요소를 클릭합니다. 그 호의 두 끝점들이 자동으로 표시됩니다.
3.망치 커서로 클릭하여 치수를 배치합니다.
