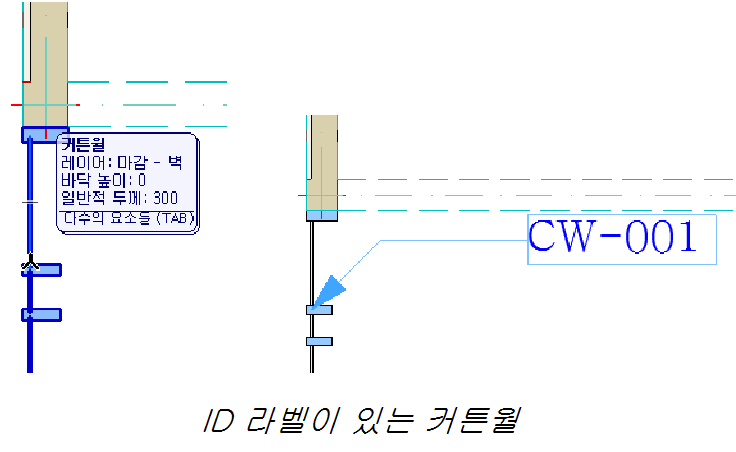

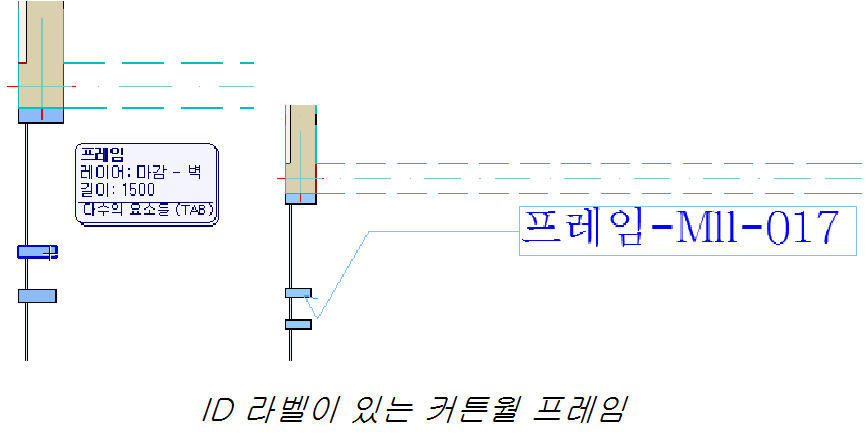

다른 모든 요소와 마찬가지로, 단면 뷰에서뿐 아니라 평면에서 커튼월 또는 커튼월의 보이는 부재 모두에 개별적으로 라벨을 붙일 수 있습니다.
평면에서 커튼월 부재에 라벨을 붙이려면, 커튼월의 바닥 디스플레이가 심볼 또는 오버헤드와 심볼에 설정되어 있어야 합니다.
보조객체 및 접합은 심볼 뷰에서 보이지 않으므로, 평면에서는 라벨을 붙일 수 없습니다.

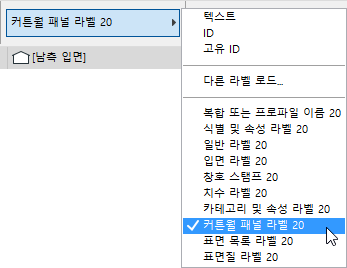

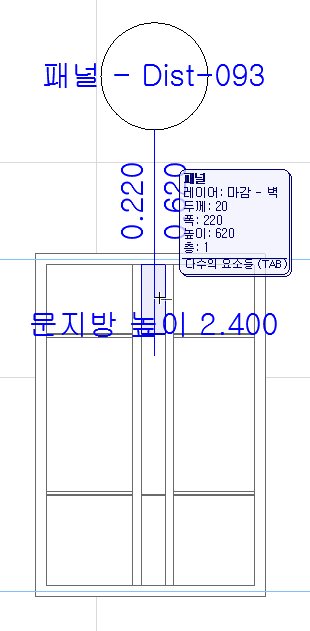

커튼월 패널 라벨
모든 부재, 또는 부재의 특정 클래스 모두에 라벨을 붙여야 한다면...

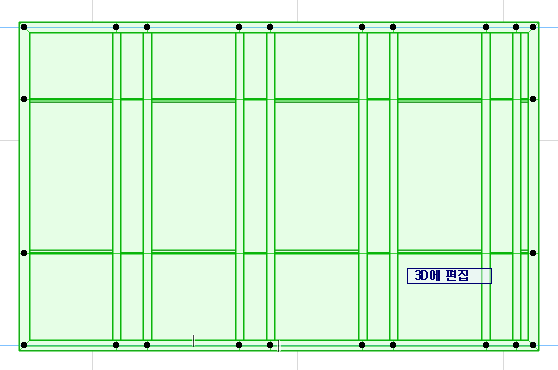

1.커튼월을 선택합니다.

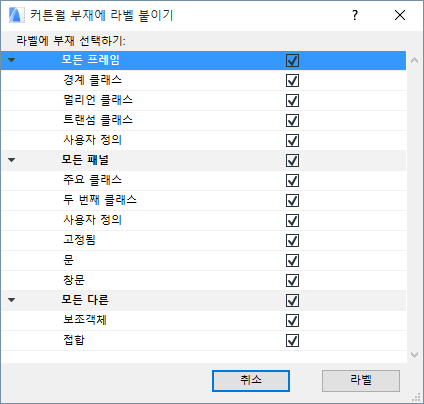

2.문서 > 주석 > 라벨 커튼월 부재 을 클릭하여 대화상자를 불러옵니다.
3.라벨을 첨부하기 원하는 모든 부재 유형을 체크합니다. 라벨이 결합될 것입니다.
4.대화 상자에서 라벨을 클릭하여 라벨을 배치합니다.
