BIM 서버 사용자가 액세스할 수 있는 이 대화상자는 사용자의 네트워크 연결 및 문제 해결 방법에 대한 현재 정보를 제공합니다.
일반적으로 귀하의 CAD 관리자가 서버 주소들을 설정하므로, 귀하는 아무 문제 없이 ARCHICAD에서 서버(들)에 접속할 수 있으며, 네트워크 진단을 사용할 필요가 없습니다.

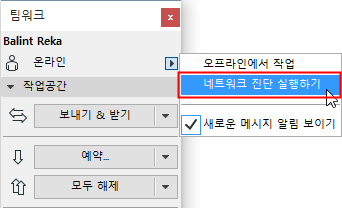

필요하다면, 귀하가 선택하여 서버에 로그인한 ARCHICAD 인터페이스의 모든 부분에서 이 대화상자에 접속할 수 있습니다. 뿐만 아니라 팀워크 팔레트, 작업 환경 설정 네트워크 및 업데이트 페이지에서도 가능합니다(BIMcloud로 델타 캐시 서버를 설치한 경우).

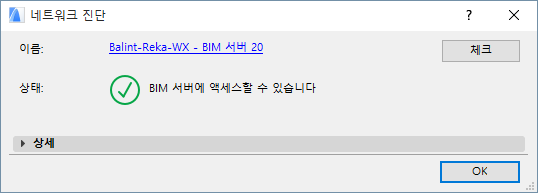

현재 연결된 서버가 작동 중이라면, 네트워크 진단 대화상자가 컴팩트한 형태로 열립니다.
이름: ARCHICAD가 현재 연결된 서버의 이름입니다. 아무 것도 연결되지 않은 경우, 이 필드는 편집 가능한 URL을 보여줍니다.
오른쪽에서 체크를 클릭하여 서버의 상태 정보를 새로고침합니다.
상태: 서버 연결에 대한 기본 의견입니다.
•녹색 체크표시는 모든 것이 접속 가능하며 작동 중이라는 의미입니다.
•느낌표가 있는 체크표시는 해당 서버를 연결하여 작업이 가능하지만 연결 상태가 최적이 아닐 수 있다는 의미입니다. 예를 들어, 서버가 BIMcloud 관리자를 통해 (그리고 직접적이지 않게) ARCHICAD와 통신 중이거나, 서버 연결이 보안 연결이 아니라는 의미입니다.
•빨간 X는 이 서버 연결이 가능하지 않다는 의미입니다.

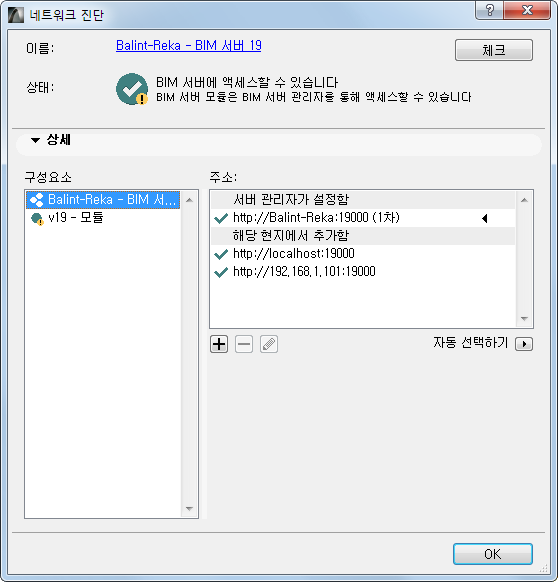

추가 정보를 보려면 세부 정보 패널을 여십시오.
구성요소
세부 정보 패널의 왼쪽에 있는 구성요소 목록은 설치된 BIMcloud 또는 BIM 서버의 모든 서버 구성요소를 열거합니다.
여기에서 구성요소를 선택하면, 그 주소가 오른쪽에 열거됩니다(아래 참조).
주소
귀하의 ARCHICAD가 선택한 서버 구성요소에 접속할 수 있는 서버 주소의 목록입니다.
BIMcloud/BIM 서버 관리자를 사용하는 귀하의 서버 관리자가 이 주소 목록과 우선순위를 설정합니다.
ARCHICAD는 첫 번째로 성공한 연결에서 이 주소를 받으며, 현재 상황에 가장 적합한 주소를 자동으로 선택합니다. 아니면, 네트워크 진단 대화상자에 있는 여기에서 수동으로 주소를 선택할 수 있습니다. (아래에서 수동 선택/자동 선택 참조)
관리자 구성요소를 선택하면, 추가 로컬 서버 주소를 추가할 옵션이 생깁니다 (아래 참조).
화살표로 표시된 주소는 선택된 서버 구성요소에 대해 현재 사용 중인 주소입니다.
장점:
•다중 주소를 사용해야 하는 이유는 다양한 네트워크 구성에 적합한 데이터 전송을 최적화하기 위해서입니다.
•인터넷을 통해 네트워크 밖에서 서버에 접속하고 싶은 사용자는 공용 IP 주소를 사용하여 접속할 수 있으며, (권장사항이기는 하지만) 전체 도메인을 제공할 필요가 없습니다.
•다양한 IT 인프라 구성을 효율적으로 사용할 수 있습니다.
•단일 포트 커뮤니케이션을 지원하여 IT 작업을 단순화합니다.
화살표로 표시된 주소는 선택된 서버 구성요소에 대해 현재 사용 중인 주소입니다.
•서버 관리자가 설정: 이 주소들은 서버 관리자가 정의하며 ARCHICAD에서 수정할 수 없습니다.

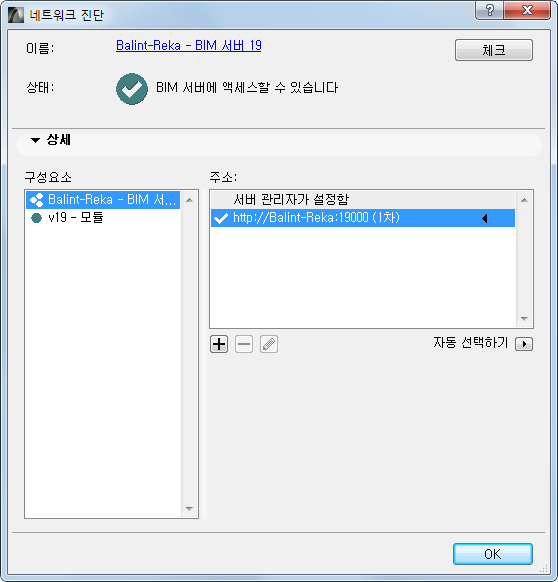

•로컬 추가: 이 서버 주소들은 귀하가 선택적으로 추가한 것으로, 대체 가능한 서버 접속 경로를 사용할 수 있습니다. 로컬 서버 주소를 추가하는 옵션은 선택한 구성요소가 BIMcloud/BIM 서버 관리자 또는 BIMcloud 스튜디오 관리자인 경우 사용 가능합니다.
더하기, 빼기, 연필 아이콘을 사용하여 선택한 주소를 추가, 제거, 또는 편집할 수 있습니다. 여기에서는 로컬 추가된 주소만을 관리할 수 있습니다.
기본 설정에서, ARCHICAD는 서버 주소 목록을 살펴본 다음 첫 번째로 성공한 연결을 사용합니다. 이 경우, 선택한 주소에 대해 네트워크 진단이 나타나며, 이는 "자동 선택"된 것입니다.
다른 서버 주소를 사용하는 것을 선호하고 다른 주소 중 어느 것도 사용하지 않는다면, 선택한 팝업을 클릭하고 "선택한 주소를 항상 사용"을 선택하십시오.

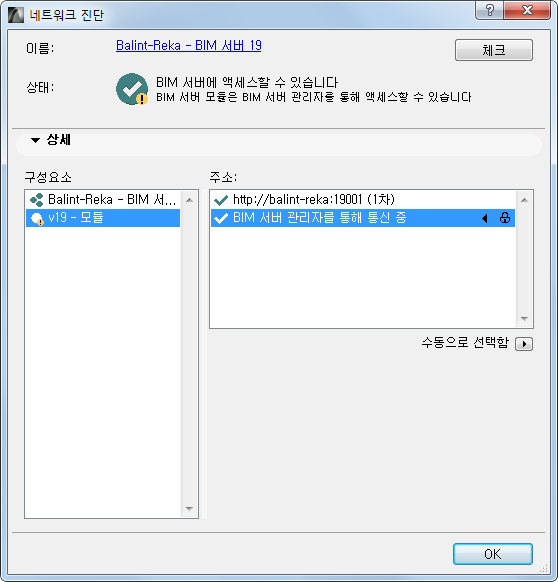

이제 이 주소에 잠금 아이콘이 표시되며(자동으로 변경되지 않을 것이므로), "수동 선택"으로 나타날 것입니다.
