내보내기가 항상 현재 내보내어진 뷰의 디스플레이 설정을 고려해야 하기 때문에, 요소들의 디스플레이 상태에 따라 모델을 추가로 필터링할 수 있습니다:
주의: 다음의 디스플레이 옵션은 뷰에 따라 달라질 수 있습니다. IFC 내보내기는 내보내기 명령이 실행되었던 특정 보기에 실행되었던 디스플레이 옵션을 고려한다는 점을 염두해 두십시오.

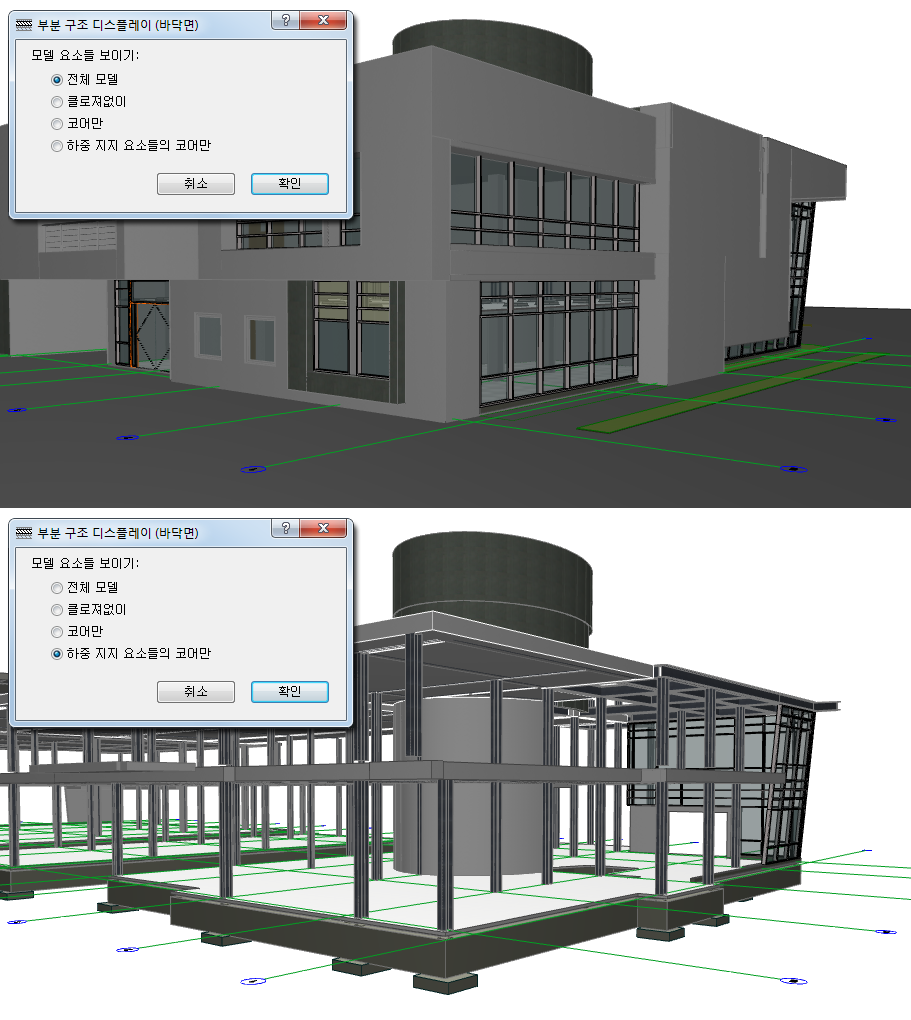

부분 구조 디스플레이는 모델의 혼합 또는 복합 구성요소를, 그 유형이나 분류에 따라 보이거나 숨기는 기능입니다. 예를 들어, 다른 디자이너나 엔지니어들과 협업을 할 때, 비하중 지지 벽을 무시하고 복합 요소들의 하중지지 구성요소들만을 나타내거나/출력하기를 원할 수 있습니다.
자세한 사항은, 부분 구조 디스플레이 참조.
처음 세 가지 옵션은 복합체 또는 복합 요소들의 구성요소들을, 정의한 값에 따라, 보이거나 숨기는 기능입니다. 예를 들어, "코어만"을 선택하면, 복합체 또는 복합 구조의 하중지지 스킨만을 표시합니다.
“하중 지지 요소의 코어만 나타내기” 는 모든 구조 요소(복합체/복합 만이 아닌)들에 적용되며, "비하중 지지요소" 또는 "정의되지 않음"으로 분류된 모든 요소들을 숨깁니다.
IFC를 위한 분류 참조.
"하중 지지요소"로 분류된 모든 요소들을 나타냅니다. 하중 지지 복합체 및 복합 요소들은 그들의 코어만을 보여줍니다.
기둥의 베니어 부분은 부분 구조 디스플레이에 의해 그 유형에 따라 나타나거나 나타나지 않습니다: "코어", "마감" 또는 "기타"
코어 및 베니어 참조.
창문/문 표현
창문/문/천창이 있는 모델 내보내기에서 모델 데이터의 수신자가 개구부와 연관된 상세한 기하학적인 변수들(프레임, 유리)까지 받기 원하는지, 아니면 개구부 자체만 내보내도(분석 프로그램을 위해 내보내기 할 때처럼) 충분한지에 대해 고려해야 합니다. 요소의 가시성은 다음의 ARCHICAD 컨트롤을 사용해 정의할 수 있습니다:
평면
문서 > 모델 뷰 > 모델 뷰 옵션: 시공 요소 > 문/창/천창 옵션을 위한 옵션
3D 뷰
뷰 > 3D 뷰 요소 > 3D에서 요소 필터 및 절단: 3D에 보이는 요소 유형(문/창문/천창)
