가져오기를 위한 IFC 변환기는 IFC 기반 파일을 ARCHICAD로 가져오기할 때 모델 요소를 다루는 규칙을 정의합니다.
이 항목에 대한 개요는, IFC 변환기: 개요 참조.

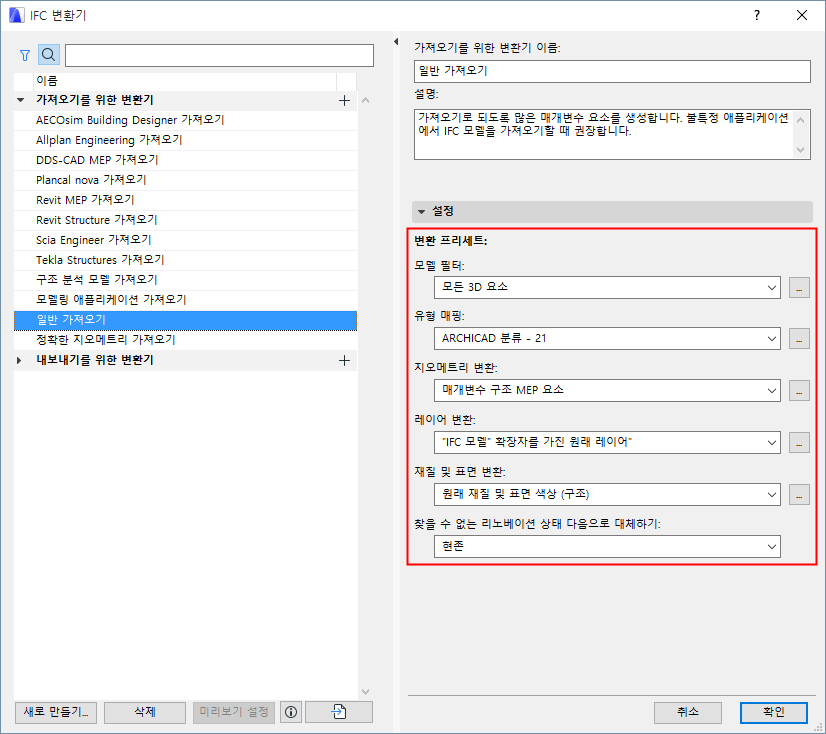

IFC 변환기 대화상자 (파일 > 상호 운용성 > IFC)으로 변환기 설정을 보거나 수정할 수 있거나, 새 변환기를 생성할 수 있습니다.
목록에서 가져오기를 위한 변환기를 선택합니다.
선택된 변환기의 설정은 여섯 개의 변환 프리세트로 분할되어 우측에 보입니다.

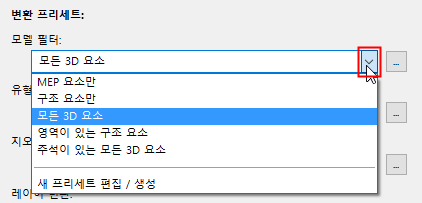

변환 프리세트의 어느 카테고리에서든, 드롭다운 목록을 클릭하여 다른 프리세트를 보거나 선택할 수 있습니다.프리세트 이름을 보면 가져오기한 IFC 모델에 어떤 영향을 미치는지 짐작할 수 있습니다 (해당 프리세트가 주어진 가져오기를 위한 IFC 변환기에서 사용되는 경우).
필요한 경우 이 목록에서 다른 프리세트를 선택합니다.

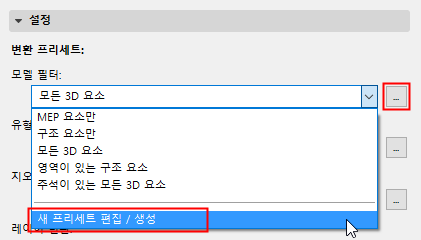

설정을 수정하거나 새 프리세트를 생성하려면, 프리세트 편집/신규 프리세트 생성을 선택하거나, 프리세트 우측에 있는 버튼 세 개를 클릭합니다.
프리세트 대화상자가 열립니다 (예: IFC 가져오기를 위한 지오메트리 변환).
IFC 가져오기 프리세트 대화상자 각각에서, 다음이 보입니다.
•이 변환 프로세스를 위한 이용 가능 프리세트 (예: 지오메트리 변환)
•설정 (상단에서 현재 선택된 프리세트에서 정의된 대로, 다양한 데이터 유형에 대해 가져오기가 가장 상세하게 정의된 부분)
•관련 변환기 (이 프리세트를 사용하는, 현재 정의된 모든 가져오기를 위한 IFC 변환기)
각 변환 프리세트 유형의 모든 설정 (가져오기를 위한 IFC 변환기가 사용)은 다음 섹션에서 자세히 설명하고 있습니다.

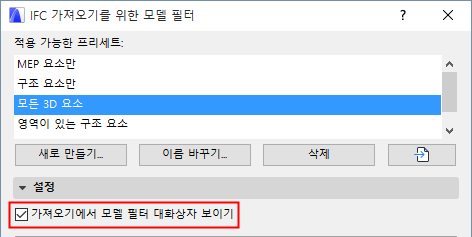

이 옵션이 활성화되어 있다면, - IFC 열기 또는 합치기 명령을 한 후 - 모델 필터 창이 열립니다.
여기에서 현재 가져오기 프로세스의 목적을 위해, 가져오기할 요소들을 덮어쓰기할 수 있습니다.
내보내기에서 모델 필터링 참조.

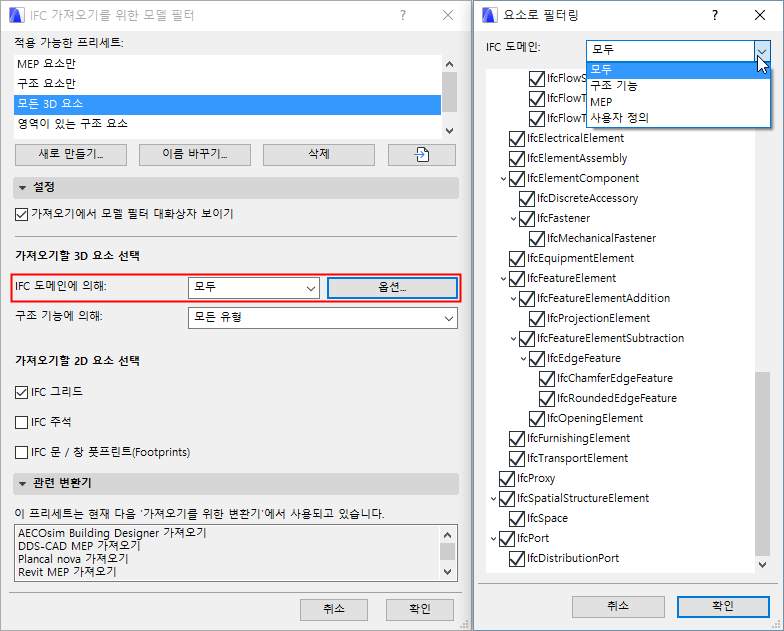

가져오기할 3D 요소 선택
IFC 도메인을 사용하여 IFC 가져오기의 다음 기준에 따라 필터링합니다.
•"모두"는 해당 모델에서 모든 요소를 포함합니다.
•"구조적"은 구조적 건물 요소만을 포함합니다(IfcBuildingElement).
•“MEP”는 기계적 요소만을 포함합니다(IfcDistributionElement).
각 도메인 필터들의 정확한 구성을 보려면, 옵션을 클릭합니다; 이 옵션들을 수정하면 "사용자정의" 필터가 생성됩니다.
•구조 기능에 의해
이를 가져오기 목적에서 추가적 (요소 레벨) 필터링으로 사용합니다. 이는 가져오기 시에 해당 요소의 “LoadBearing” IFC 속성을 고려합니다.
•“하중지지 요소만"은 IFC 속성 “하중지지 요소”가 참” 값인 요소만이 IFC 파일에서 ARCHICAD로 내보내기된다는 의미입니다.
주의:
•ARCHICAD 프로젝트에 구조적 기능으로 분류된 것이 없거나, ARCHICAD에서 분류 작업이 완료되지 않았다면, 여기서 "모든 요소"를 선택해야 합니다: 다른 두 개의 설정(“하중 지지만 ” 또는 “비 하중 지지만”)을 선택하면 비어있는 IFC 파일이 나오거나, 필요로 하는 요소가 빠져있는 파일을 가져옵니다.
•여기에서 기본 설정 옵션 세트는 모델 필터 옵션을 사용하는 가져오기 프로세스 중에 덮어쓰기할 수 있습니다.
내보내기에서 모델 필터링 참조.
•IfcPile 및 IfcFooting 개체는 정의에 의해 하중지지 구조 요소이지만, IFC 2X3 스키마에서 "LoadBearing" 속성이 없습니다.이들은 가져오기 시에 항상 하중지지 요소로 취급됩니다.
•IFC 주석: 이를 체크하면 IFC 파일의 모든 IfcAnnotation 유형 요소 (분해된 치수 요소 포함)를 ARCHICAD로 가져오기합니다.이 요소들은 2D 요소로 전환될 것입니다 (텍스트 및 선).
•IFC 그리드: 가져오기 중에, IFC 파일의 모든 IfcGrid 요소를 가져오기하여 그룹화된 ARCHICAD 그리드 요소로 전환됩니다.
•IFC 문/창 발자국: 가져오기 동안, 모든 생성된 문과 창문은 가져오기된 2D 심볼을 토대로 평면 뷰에서 정확한 개구부 방향과 크기를 디스플레이합니다.

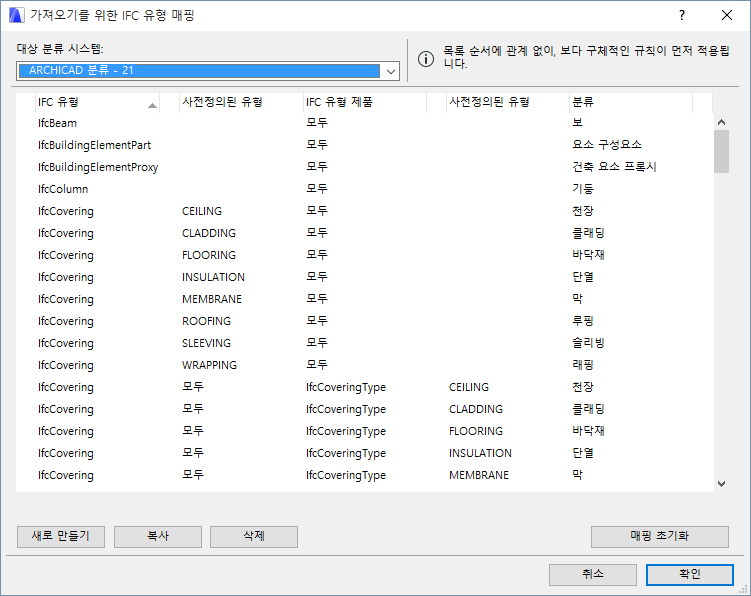

이 프리세트 대화상자에서, 가져오기를 위한 IFC 유형 매핑을 클릭하여 매핑 정의에 액세스합니다.
이 차트를 사용하여 ARCHICAD로 가져오기한 IFC 요소를 그 IFC 유형에 따라 어떻게 분류할 것인지를 정의합니다.
상단에서 ("대상 분류 시스템"), 정의를 사용하고 싶은 ARCHICAD에서 분류 시스템을 선택합니다.
IFC 유형(좌측 맨 끝 열)이 여기에서 정의한 대로 해당 분류(우측 맨 끝 열)에 매핑됩니다.더 나아가, 사전정의된 유형 (있다면) 및 IFC 유형 제품에 따라 매핑 범위를 좁힐 수 있습니다.
"있다면"이란, 이 매핑이 해당 분류를 ARCHICAD에 할당할 때, 가져오기한 요소에 그런 정의가 있다 하더라도 유형 제품 또는 사전정의된 유형 정의를 고려하지 않는다는 의미입니다.

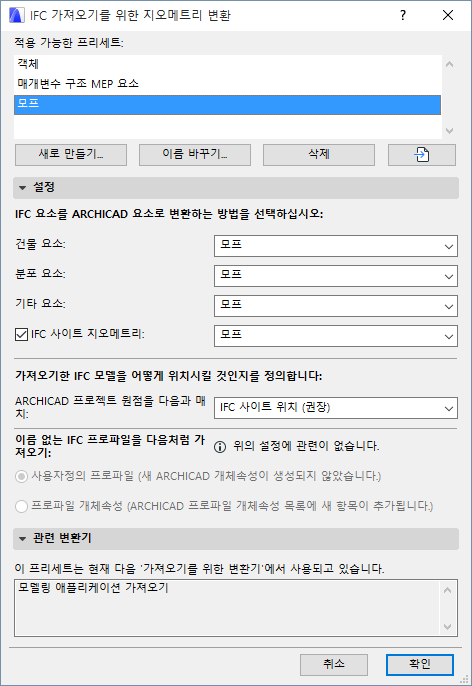

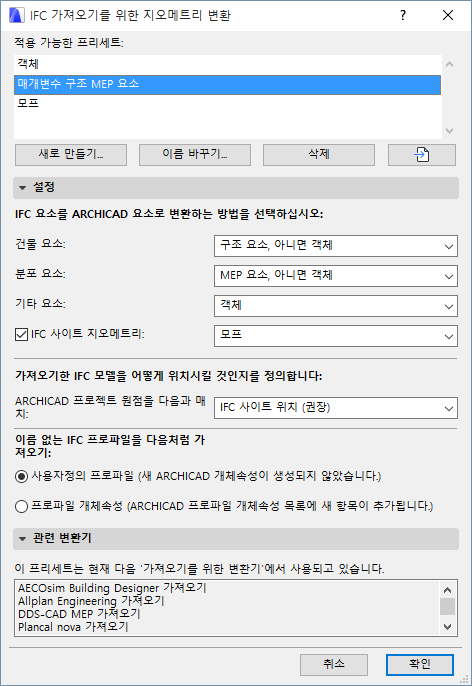

이 대화상자를 사용하여 ARCHICAD로 가져오기한 IFC 요소의 지오메트리를 어떻게 전환할 것인지 정의할 수 있습니다.
건물 요소
•구조 요소, 아니면 객체
•구조 요소, 아니면 모프
이들 옵션이 있으면, 하위유형이 IfcBuilding (IfcWall, IfcColumn, IfcBeam, 등)인 IFC 요소는 편집 가능한 ARCHICAD 요소(“구조 요소”: 벽, 기둥, 보, 등)로 가져오기됩니다.
가져온 요소를 AC 도구 기반 구조 요소로 변환하면 이 요소들이 변수적으로 남아 있으며, (자동 교차 등의) ARCHICAD 기능이 이들 요소에 적용된다는 이점이 있습니다.
"구조 요소" 옵션을 선택한 경우에도, 일부 요소는 이 형식으로 가져오기될 수 없습니다. 비-압출형(BREP 지오메트리) 요소, 또는 ARCHICAD에 대응 항목이 없는 요소가 이에 속합니다.
사용자는 이런 요소를 선택하여 편집 가능한 모프 또는 객체(“아니면 객체/아니면 모프”)로 전환할 수 있습니다.
•모프
•객체
•요소를 모프 또는 객체로 전환하면 완벽한 지오메트리 가져오기가 가능합니다.
•그 결과로 나오는 모프는 편집 가능합니다.
•그 결과로 나오는 객체는 라이브러리 파트가 될 것이며, 그 하위유형은 IFC 개체 유형과 일치할 것입니다. 예를 들어, ARCHICAD 객체로 전환된 IfcColumn은 "기둥"이라는 하위유형을 갖게 됩니다.
분포 요소
이 옵션은 도메인이 MEP인 요소를 가져오기하는 데 적용됩니다 (IfcDistributionElement).
옵션은 다음 세 가지입니다.
•모프
•객체
•요소를 모프 또는 객체로 전환하면 완벽한 지오메트리 가져오기가 가능합니다.
•그 결과로 나오는 모프는 편집 가능합니다.
•그 결과로 나오는 객체는 라이브러리 파트가 될 것이며, 그 하위유형은 IFC 개체 유형과 일치할 것입니다. 예를 들어, ARCHICAD 객체로 전환된 IfcColumn은 "기둥"이라는 하위유형을 갖게 됩니다.
•MEP 요소: GRAPHISOFT MEP 모델러 애드온이 설치되었다면, 이 옵션은 매개변수 MEP 요소를 생성합니다.하지만 이 옵션을 선택하더라도, MEP IFC 모델에 매개변수들을 생성하기에 충분한 데이터가 포함되어 있지 않을 수 있습니다. 이 경우, 비-매개변수 MEP 장비 요소가 생성되거나, 데이터가 제한된 경우에는 객체가 생성됩니다.
기타 요소
이 옵션은 건물 요소도 아니고 분포 요소도 아닌 요소들을 전환하는 방법을 정의합니다 (가구 및 운송 요소).
•모프
•객체
•요소를 모프 또는 객체로 전환하면 완벽한 지오메트리 가져오기가 가능합니다.
•그 결과로 나오는 모프는 편집 가능합니다.
•그 결과로 나오는 객체는 라이브러리 파트가 될 것이며, 그 하위유형은 IFC 개체 유형과 일치할 것입니다. 예를 들어, ARCHICAD 객체로 전환된 IfcColumn은 "기둥"이라는 하위유형을 갖게 됩니다.
IFC 사이트 지오메트리
가져오기한 IfcSite의 지오메트리를 포함하려면 이 박스를 체크합니다.
전환된 요소가 편집 가능한 모프 또는 객체가 되어야 하는지를 정의합니다.(IfcSite 지오메트리는 ARCHICAD 메쉬로 변환할 수 없습니다.)
가져오기한 IFC 모델을 어떻게 위치시킬 것인지를 정의합니다
ARCHICAD 프로젝트 원점을 다음과 매치:
이름 없는 IFC 프로파일
ARCHICAD로 가져오기한 이름 없는 IFC 프로파일을 처리하는 방법을 선택합니다.
•새 프로파일 속성 생성
•사용자정의 프로파일 생성
지오메트리 전환에 대한 주의사항:
•공유한 지오메트리의 관리를 최적화하기 위해, ARCHICAD는 지오메트리 요소(모프 생성 시) 또는 라이브러리 파트(객체 생성 시)를 되도록 적게 생성합니다.
•객체는 프로젝트의 내장된 라이브러리에 배치하거나, 아니면 주어진 링크된 라이브러리에 저장할 수 있습니다 (참조: IFC 로컬 환경설정).
•일부 IFC 모델은 모프 변환 옵션을 선택하더라도 모프로 변환할 수 없는 특수 지오메트리가 있는 요소를 포함할 수 있습니다. 이 경우, ARCHICAD는 완벽한 지오메트리 가져오기를 위해 객체를 생성합니다.
•가져온 IfcSpace 요소는 항상 ARCHICAD 영역으로 생성되며, 항상 가져온 요소의 원래 지오메트리를 유지합니다.

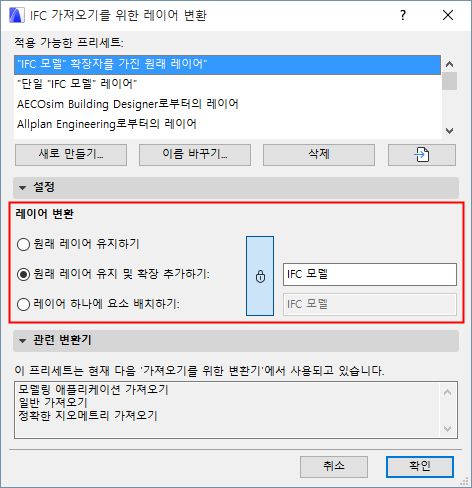

가져온 요소들을 ARCHICAD 레이어에 배치하기 위한 방법을 정의합니다.
•“원래 레이어 유지하기”: ARCHICAD가 IFC 모델의 원래 레이어 이름(IfcPresentationLayerAssignment)을 사용하여 새로운 레이어를 생성하고, 가져오기한 요소를 이들 레이어에 배치합니다.
•“원래 레이어를 유지하고 확장자 추가하기”: ARCHICAD가 IFC 모델의 원래 레이어 이름을 사용하여 레이어를 생성하지만, 각각에 사용자정의 확장자(예: “구조적 모델(Structural Model)”)를 추가합니다.(입력 필드에 원하는 텍스트를 입력합니다.)ARCHICAD의 레이어 설정 대화상자에서 확장자별로 레이어를 분류할 수 있는 것이 이 기능의 장점입니다.
•“한 레이어에 요소 배치하기”: 가져오기한 요소가 새로 생성된, 사용자가 정의한 단일 레이어("IFC 가져오기" 레이어 등)에 배치된다는 의미입니다.(입력 필드에 원하는 텍스트를 입력합니다.)IFC 모델의 원래 레이어 이름은 사라집니다.
레이어 전환에 대한 주의사항:
•가져오기 과정은 자동으로 모든 가져온 레이어에 교차 그룹 번호를 설정하며, 이 번호는 현재 프로젝트 레이어의 교차 그룹 번호와는 다릅니다. 따라서 가져온 레이어에 있는 요소들은 기존 프로젝트 요소와 교차되지 않습니다.
•요소들이 상응하는 ARCHICAD 도구 기반 구조 요소로 변환되었다면(즉, 객체 또는 모프로 변환되지 않은 경우로, 위를 참조: IFC 가져오기를 위한 지오메트리 변환), 동일한 레이어에 있는 요소들은 자동 교차 때문에 지오메트리가 변환되었을 수도 있습니다. 이를 피하려면, 교차 그룹 번호를 0으로 설정하십시오.
•같은 이름의 레이어가 ARCHICAD에 이미 존재하면, 새로운 레이어는 생성되지 않습니다; 가져온 요소는 기존의 해당 ARCHICAD 레이어 위로 배치됩니다. .
•가져오기 과정에 지오메트리가 솔리드 요소 작업에서 생성된 요소가 들어 있다면, 해당 조작자 요소는 "IFC 개구부" 레이어에 배치되며, 이는 숨겨집니다. 이 대상 요소 중 하나라도 이동시킬 때는, 조작자 요소의 레이어가 보이게 하여 이 레이어와 같이 이동시켜야 가져오기한 요소의 원래 지오메트리를 수정하지 않아도 됩니다.
ARCHICAD 빌딩 재질을 가져오기한 IFC 모델 요소에 어떻게 할당할 것인지를 선택합니다.

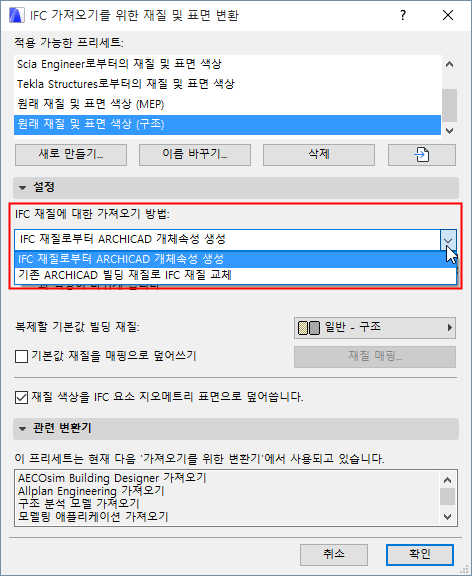

가져오기 방법은 두 가지입니다.
방법 1: IFC 재질을 기존의 ARCHICAD 빌딩 재질로 교체하기
이 방법을 쓰면, ARCHICAD 빌딩 재질이 가져오기한 모든 IFC 요소에 할당됩니다.아래의 팝업에서 이 기본 설정 빌댕 재질을 선택합니다.새 빌딩 재질이 생성되지 않습니다.
필요한 경우, 재질 매핑을 사용하여 이 기본 설정 정의를 오버라이드할 수 있습니다. 아래에서 다음을 참조: 기본값 재질을 매핑으로 덮어쓰기.
방법 2: IFC 재질에서 ARCHICAD 속성 생성하기
각 IFC 재질에 대해, 새로운 ARCHICAD 빌딩 재질이 생성됩니다. 아래에서 선택한 기본 설정 빌딩 재질은 복제됩니다.
새 빌딩 재질은...
•IFC 재질의 이름 매개변수를 사용하여 이름이 붙습니다.
•IFC 재질 색상 매개변수에 대응하는 색상이 할당됩니다.
이 박스를 체크하면, 팝업에서 할당된 빌딩 재질을 사용하지 않고, 기본 설정 수동으로 개별 재질을 매핑할 수 있습니다.

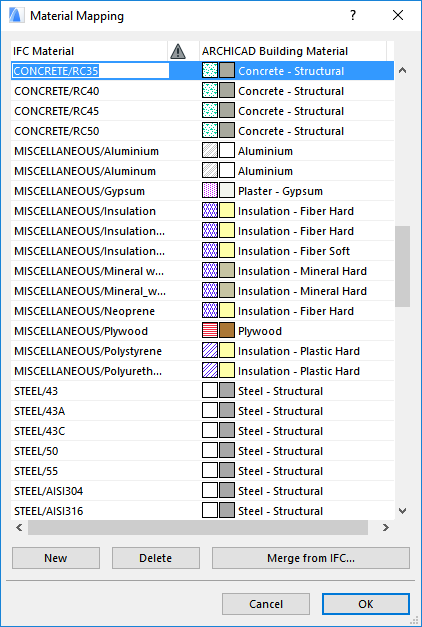

IFC로부터 합치기를 클릭하여 IFC 모델을 찾아보기하고 그 IFC 재질 이름을 매핑 대화상자로 가져오기할 수 있습니다.
아니면, 신규를 클릭하여 IFC 재질 이름을 수동으로 추가할 수 있습니다.
주의:
•일부 기본값 가져오기를 위한 IFC 변환기는 사전 정의된 매핑 규칙을 포함하고 있으며, 그 설정은 자유롭게 확장하거나 편집할 수 있습니다. 기본값 변환기를 복제한 후에 수정할 것을 권장합니다.
•이들 매핑 표를 별개의 파일(예: xml)로 내보내기하거나 가져오기할 수 없습니다. 이들을 전체 변환기 파일 자체로 가져오기/내보내기해야 합니다.
재질 색상을 IFC 요소 지오메트리 표면질로 덮어쓰기
IFC 모델의 IFC 요소들은 두 가지 색상, 즉 재질 색상과, 추가되는 표면질 지오메트리 색상 두 가지를 갖습니다.
이 재질 색상 덮어쓰기 박스를 선택하면,ARCHICAD는 IFC 요소 지오메트리에 할당된 색상을 사용하여 표면질 속성을 생성합니다.

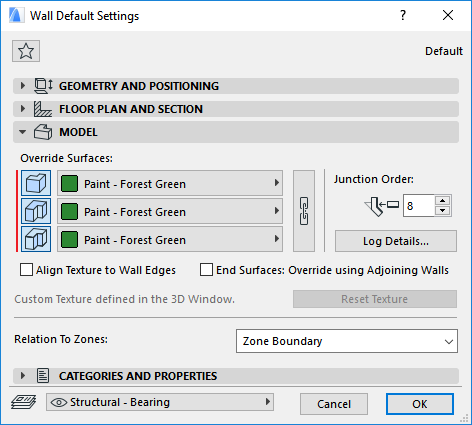

결과에 따른 ARCHICAD에서의 표면 덮어쓰기를 확인하고 수정하려면, 각각의 요소 설정 대화상자의 모델 패널을 보십시오.
이 프리세트는 별개의 대화상자가 없습니다.

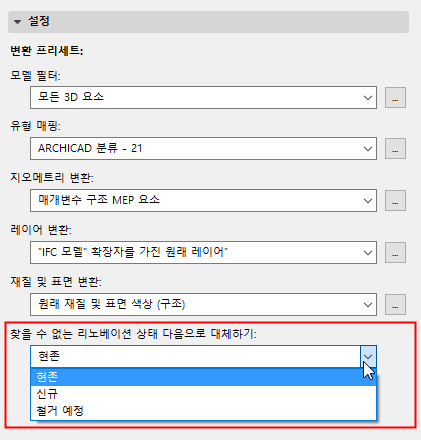

할당된 리노베이션 상태가 없는 가져오기된 요소에 대해 ARCHICAD에 있는 리노베이션 상태를 선택합니다 (신규, 기존, 또는 철거).
주의:
•거의 모든 모델 교환 시나리오에는 리노베이션 상태에 대한 자동 매핑이 없습니다. IFC 2x3 표준은 리노베이션 상태에 대한 표준 형식이 없으며, 따라서 다양한 애플리케이션에서 이 데이터를 사용자 정의 IFC 속성으로만 내보낼 수 있기 때문입니다.
•Revit과 모델 교환에서, Revit 측에서의 IFC 내보내기 및 가져오기가 GRAPHISOFT ARCHICAD Connection 애드인을 사용해서 수행되는 경우, ARCHICAD “리노베이션 상태” 항목은 Revit의 "단계" 항목으로 매핑됩니다.
(http://www.graphisoft.com/support/archicad/downloads/interoperability.)
