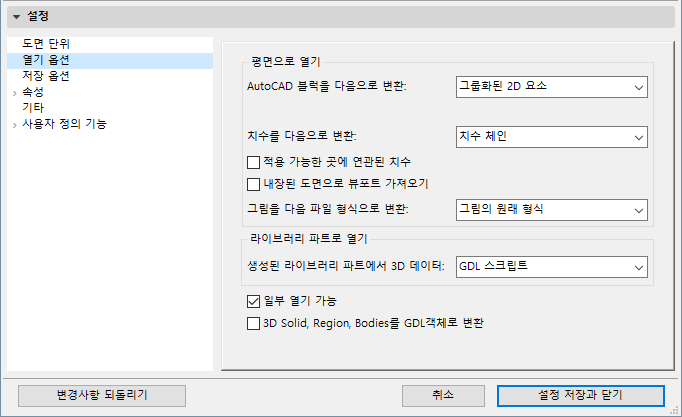

이것들은 DXF/DWG 변환 설정 대화상자의 옵션들입니다.
DXF-DWG 변환 설정 참조.
옵션은 수행한 작업에 따라 다양합니다. 이것들은 다음을 포함합니다:
•라이브러리 파트의 결과에서 3D 데이터를 포함하는 추가 옵션을 가지는 AutoCAD 블록 변환
•치수 변환
•AutoCAD 드로잉에 포함된 그림 형식 변환
•AutoCAD 드로잉이 라이브러리 파트로 열릴 때 3D 변환
•레이어 기준으로, ARCHICAD 변환하게될 요소를 필터링합니다.
추가 열기 옵션에 대한 사항은, 사용자정의 기능 (DXF/DWG 변환 설정) 또한 참조.
AutoCAD 블록을 변환: 다음 옵션 중 하나를 선택합니다:
•2D 요소
•그룹화된 2D 요소
•라이브러리 파트
2D 요소나 그룹화된 2D 요소를 선택할 때, 모든 블록의 모든 참조는 단순한 평면 요소로 분해됩니다.
치수 변환:
•선과 텍스트: 치수 개체로부터 치수를 만들지 않습니다; AutoCAD에서와 같은 모양을 갖기 위해 (화살표 머리, 색상, 텍스트 위치), 파일에 저장된 드로잉 디테일을 사용합니다.
•단일 치수 단위: AutoCAD 파일의 모든 치수 단위는 ARCHICAD 치수 단위로 변환됩니다.
주의: 치수는 ARCHICAD와 AutoCAD에서 서로 다른 시각적 특성을 가지고 있습니다. 이러한 시각적 특성들이 변환 중에 모두 재생될 수는 없습니다. 가장 중요한 차이점은 화살표 머리에 있습니다: ARCHICAD는 그것에 대해 고정된 설정을 가지고 있고, AutoCAD에서는 사용자 자신의 설정을 디자인할 수 있습니다.
•치수 연결: AutoCAD에서는 개별적인 2점 치수만 사용할 수 있습니다 (치수 연결처럼 보이는, 치수의 집합을 만드는 방법이 있지만)
적용 가능한 곳에서 결합 치수: 이전 버전의 AutoCAD에서는, 치수는 ARCHICAD에서 의도한 방법으로 결합되지 않습니다: 즉, 다른 요소의 핫스팟에 붙습니다. 이 옵션을 체크하면, 애드온은 처리된 치수를 결합할, 이미 불러온 요소를 찾습니다. 그것은 시간이 걸리므로, 기본값 실행은 요소에 핫스팟을 만들고 직선 치수를 핫스팟에 연결하는 것입니다.
주의 1: 반지름 치수가 관계될 때, 결합될 원형의 것이 항상 필요합니다.
주의 2: 가장 최근 버전의 AutoCAD는 일부 요소에 대해 결합적 치수를 포함하고 있으며, 이것은 변환될 수 없습니다.
주의 3: ADT는 일종의 결합적 치수를 도입했지만, ADT 객체에만 결합됩니다.
내장된 드로잉으로 뷰포트 가져오기: 이 상자를 체크하여 ARCHICAD 에서 DXF/DWG 파일이 열린 후, AutoCAD 뷰 포인트를 내장된 드로잉으로 가져옵니다. 이 상자를 체크하지 않으면, 뷰포트는 ARCHICAD 뷰로 변환됩니다.
그림을 다음 형식으로 변환: 그림 변환에서 사용하기 위해 파일 형식을 선택합니다: 그림의 원래 형식을 유지하거나, 모든 그림을 위해 일정한 포맷으로써 팝업에서 다른 그림 형식을 선택합니다.
생성된 라이브러리 파트에서 3D 데이터: 다음 옵션 중 하나를 선택합니다:
•이진법의 3D: 3D 정보를 이진법 형식으로 저장,
•GDL 스크립트: 3D 정보를 GDL 스크립트로 저장.
3D 데이터를 처리한다면, 이진법의 3D 형태를 권합니다: 3D 뷰를 생성할 때마다 스크립트가 재컴파일될 필요가 없다면, 그것이 더 빠릅니다.
주의: 객체 열기 명령은 DXF/DWG 파일에 저장된 모든 3D 데이터를 얻기위한 유일한 방법입니다!
이 박스에 체크하여 ARCHICAD에서 열리고/병합되고 또는 외부참조될 DWG 파일의 요소를 레이어 기준으로 필터링할 변환기의 일부로서 그것을 저장합니다.

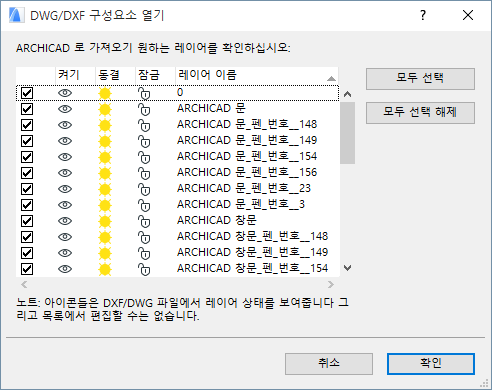

이 경우에, DWG/DXF 파일에서 파일 > 열기 또는 합치기를 사용할때, XREF 파일을 첨부할때 , 소스 파일의 레이어 설정 및 레이어 상태를 나타내는 DWG/DXF 부분 열기 대화상자가 나타납니다.
ARCHICAD 프로젝트에 포함을 원하지 않은 레이어에는 체크하지 마십시오.
이 기능은 정말 필요로 하는 요소들에게만 DWG 변환을 할 수 있도록 제한합니다. 그로 인해, 변환 속도가 증가하고 ARCHICAD 프로젝트 크기가 감소합니다. XREF를 첨부할때, 체크하지 않은 레이어는 사용자 ARCHICAD 프로젝트의 레이어 속성에 추가되지 않습니다.
ARCHICAD에서 연 파일에 따라 나열된 항목을 GDL 객체로 전환하려면 이 박스에 체크합니다.
