치수 환경설정은 치수 단위가 프로젝트에서 디스플레이될 때 그 치수 단위에 영향을 미칩니다 (즉, 치수뿐 아니라 영역 스탬프, 채우기 텍스트, 마커 텍스트에서).
치수 환경설정은 계산에 영향을 미치지 않습니다 (대화형 일람표, 목록화, 또는 목록 영역 애드온에서). 이들 계산은 프로젝트 환경설정의 계산 단위 및 규칙 페이지의 영향을 받습니다. (참조: 계산 단위 & 규칙 환경설정.)
치수 환경설정에 액세스하려면, 다음 중 하나를 실행하십시오.
•빠른 옵션 바에서 치수 아이콘을 클릭합니다.
•옵션 > 프로젝트 환경설정 > 치수로 갑니다.
치수 표준을 선택합니다.
다음 중 하나를 실행합니다.
•창 하단에 있는 빠른 옵션 바에서 치수 팝업을 사용합니다.
•프로젝트 환경설정의 치수 페이지에 있는 목록을 사용합니다.
•뷰 설정에 있는 치수 팝업을 사용합니다 (2D/3D 문서 패널).
사용자 정의 치수 표준 저장

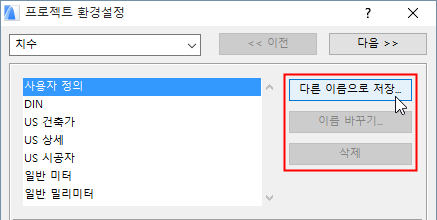

다른 이름으로 저장: 이 대화상자에서 치수 설정을 사용자 정의했다면, 표준 이름이 "사용자 정의"로 바뀝니다. “다른 이름으로 저장”를 클릭하여, 사용자 정의된 이 표준의 이름을 정하고, 프로젝트에서 이름이 정해진 표준으로 사용이 가능하도록 합니다.
설정을 원하는 옵션을 가진 치수 유형을 선택하기위해 8개의 아이콘 중의 하나를 클릭합니다:
•선형
•각을 이룬
•반지름
•레벨
•입면
•문/창/천창
•문턱 높이
•영역 계산 (이 또한 영역 스탬프에 디스플레이된 영역에 영향을 미칩니다.)
단위 디스플레이
각 기능을 설정할 때, 치수 유형이 해당 프로젝트에 어떻게 디스플레이되는지를 미리보기하려면 샘플 필드를 살펴 보십시오.
사용 가능한 치수 옵션은 선택하는 단위 (미터법이나 임페리얼)와 설정한 환경 설정의 치수 유형에 따라 달라집니다.
소수: 각 치수 값에서 나타내려는 소수의 자리수를 정의합니다.
추가 정밀도: 소수 값을 위첨자로 나타내려면 선택하십시오.
예를 들어, 여기에서 소수 자리의 수를 2로 설정하더라도 추가 정밀도가 25로 설정되어 있으면 다음 소수 값 또한 위첨자로 디스플레이되며 25 증분으로 반올림됩니다. 대화상자의 샘플 필드 결과를 참조하십시오.

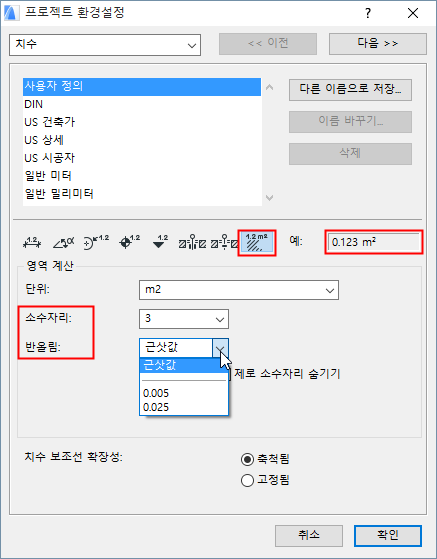

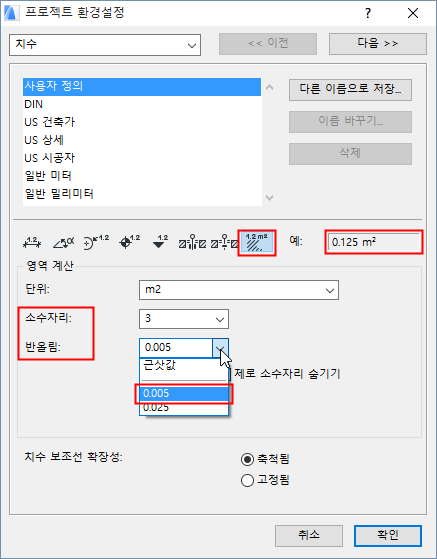

반올림: 영역 유형 치수에서 사용 가능합니다. 팝업 필드에서 반올림 옵션을 선택합니다.
•이하 반올림: 사용자가 설정한 소수점으로 값을 반올림합니다.
•기타: 사용자가 설정한 소수점으로 값을 반올림하지만, 최종 숫자는 증분이 5 또는 25가 됩니다.
제로 정수 숨기기: 이 상자를 체크하면 제로 정수값을 숨깁니다.
•예: 0.25 미터는 25로 디스플레이됩니다.
제로 소수 숨기기: 이 상자를 체크하면, 위의 소수 팝업에서 설정한 소수점 자리수에 상관없이, 소수 치수의 끝에 오는 0은 나타나지 않습니다.
•예: 25 미터는 25.00으로 디스플레이됩니다.
제로 정수 숨기기와 동시에 제로 소수 숨기기 옵션을 사용할 수 없습니다.

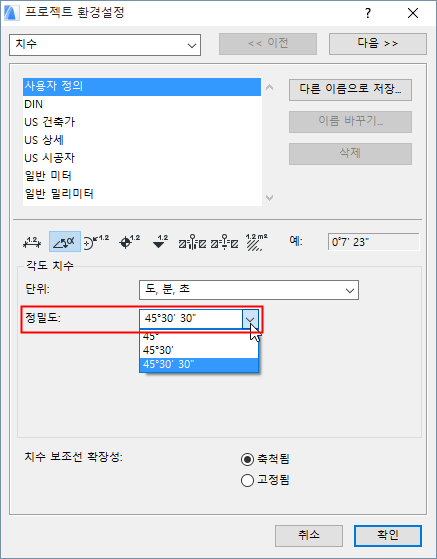

정밀도: 도/분/초의 각도 치수 단위 또는 측량기사의 단위에 적용됩니다. 이 팝업 필드를 클릭하면 정밀도 레벨을 선택할 수 있습니다.
치수 보조선 확장성: 고정됨 또는 스케일됨을 선택하여, 치수 보조선을 고정된 스케일으로 유지하거나, 창 스케일에 따라 달라지도록 합니다. (치수보조선은 치수와 치수가 작성된 요소 사이의 수직선입니다.)
임페리얼 단위를 선택하면, 다음 옵션들을 사용할 수 있습니다.
주의: 한 프로젝트에서 같은 치수 유형에 대해 단위를 혼합해서 사용할 수 없습니다. 그러나, 보조 치수 명령으로 두가지 유형을 나타낼 수 있습니다.
분수: 분수 인치를 포함하는 단위를 사용하는 경우, 이 팝업 필드를 클릭하여, 선택된 치수 단위를 위해 나타나는 분수를 정의합니다.
작은 유형으로 분수: 길이 치수 작성에서 작은 문자로 분수 인치와 피트를 인쇄하는 것을 켜고 끄기로 전환합니다.
제로 피트 & 인치의 디스플레이: 피트 & 분수 인치를 사용한다면, 이 부분은 라디오 버튼의 세 가지 쌍을 가집니다; 만약 분수 인치를 사용한다면, 라디오 버튼의 한가지 쌍입니다. 각 쌍에 대해, 제로 피트나 제로 인치를 측정하는 치수를 나타내기 위해 선호하는 옵션을 선택합니다.
