이 패널에 액세스하려면, 문서 > 모델 뷰 > 모델 뷰 옵션으로 갑니다.
•이 패널과 패널의 내용은 로드한 라이브러리에 따릅니다. (프로젝트에서 각각 로드된 라이브러리에 대한 다중 패널을 가질 수도 있습니다.)
•그 특정 라이브러리에 위치한 라이브러리 객체는 여기 모델 뷰 옵션에서 설정한 값에 따라 전역으로 디스플레이 됩니다.
•옵션은 이를 허용하도록 프로그램 된 GDL 스크립트를 가진 객체에게만 적용됩니다.

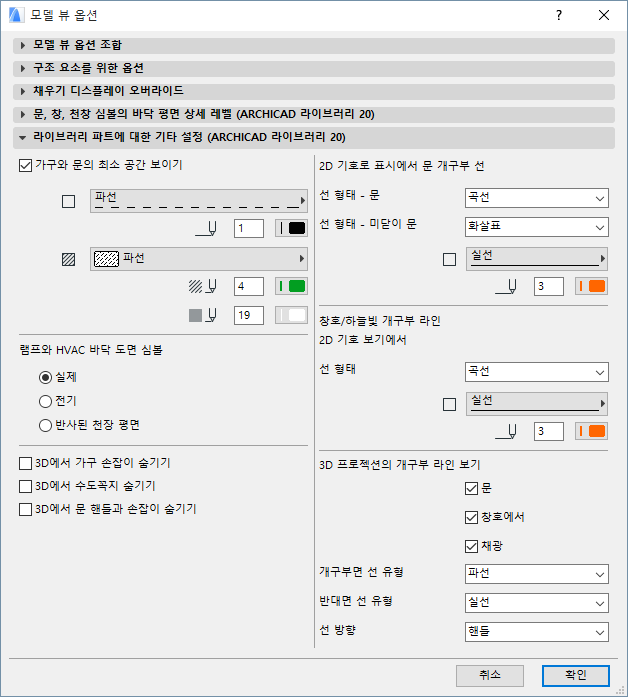

설치된 MEP 애드온 라이브러리를 포함한, ARCHICAD 인터내셔널 버전에서, 패널은 아래와 같습니다:
최소 공간 변수에 해당하는 윤곽 및 채우기를 나타냄으로써 평면에서 객체 및 문의 최소 공간을 보려면 이 박스에 체크합니다. 윤곽의 선 유형과 펜 그리고 채우기 유형/펜/배경에 대한 옵션을 선택합니다.
최소 공간 윤곽/채우기 디스플레이는 정의한 최소 공간 변수를 가진 모든 문과 객체에 대해 보여집니다.
•문의 경우, 문 설정의 최소 공간 탭 페이지에서 이들 변수를 설정합니다(사용자 정의 설정 패널).
최소 공간 참조.

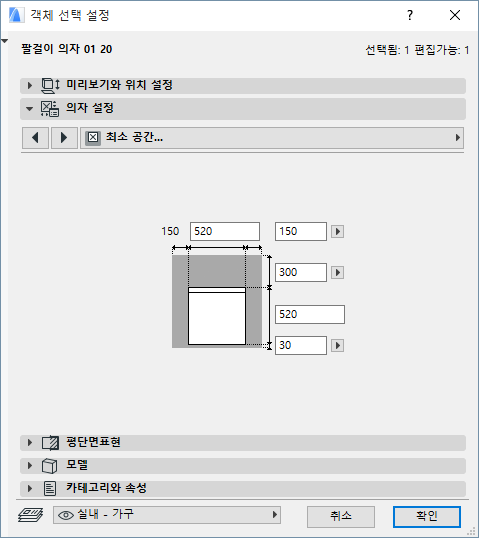

•객체에 대해, 객체 설정의 최소 공간 매개변수를 사용합니다.
프로젝트에서 조명의 평면 심볼과 HVAC 객체 (예, 천장 조명, 연기감지기, 공기 확산기)를 디스플레이하는데 옵션 중 하나를 선택합니다.
3D에서 보조객체의 전역 디스플레이를 설정하기 위해 하나 또는 모든 상자를 체크합니다:
2D 창에서 문과 창문의 개구부 선에 대해:
•선호하는 개구부 선 유형을 선택합니다:곡선 또는 직선.
•개구부 선의 유형과 펜에 대한 옵션을 선택합니다.
3D 창에서 개구부 선을 나타내려는 객체 (문, 창문, 천창)의 박스를 체크합니다.
•개구부 선의 안쪽과 바깥쪽에에 대한 선 유형 (파선 이나 솔리드) 을 선택합니다.
•개구부 선의 방향을 설정하기 위해 핸들 또는 경첩(Hinge) 를 선택합니다.
주의: 이 옵션은 스케일에 독립적입니다.(일반적으로, 개구부 선은 축소 스케일에서는 전혀 보이지 않습니다.).

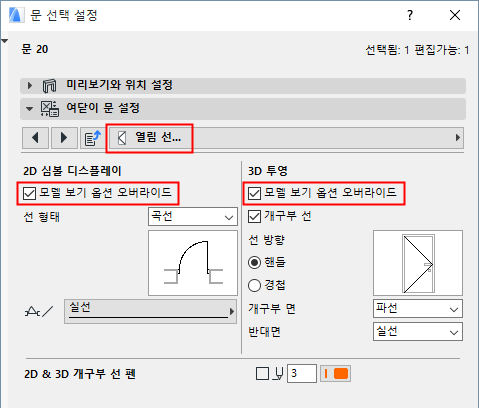

특정 문/창문에 대한 모델 뷰 옵션 오버라이드
모델 뷰 옵션은 프로젝트 전역에 모든 문/창문에 영향을 미칩니다. 특정 문/창에 대해 문/창 개구부 선 설정을 덮어쓰려면, 사용자 정의 설정 패널의 개구부 선 탭 페이지를 사용합니다.
개구부 선 (문/창) 참조.
