이 대화상자의 컨트롤에서 그리드 패턴을 정의합니다.

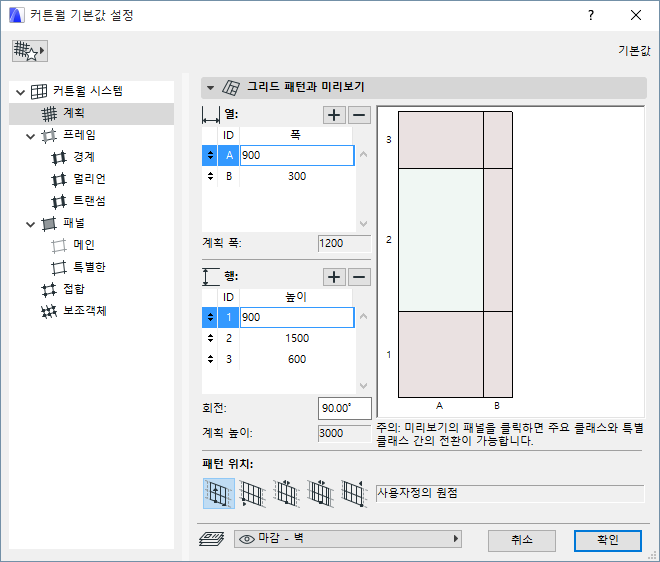

커튼월 시스템 설정에서, 계획 페이지는 계획에 대한 시스템-레벨 기본값 세트를 설정합니다.

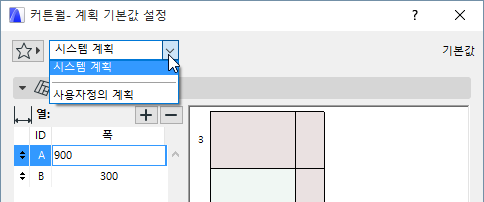

계획 도구 설정 은 일치하는 컨트롤을 포함합니다. 계획 도구 설정 커튼월 편집 모드에서만 가능합니다.선택된 커튼월을 위해 시스템-레벨 계획 설정을 적용하기 위해 팝업 클래스 를 사용합니다. 만약 계획 도구 설정에서 어떤 변수가 사용자정의 된다면, 클래스 팝업은 “사용자 정의”로 보일 것입니다.

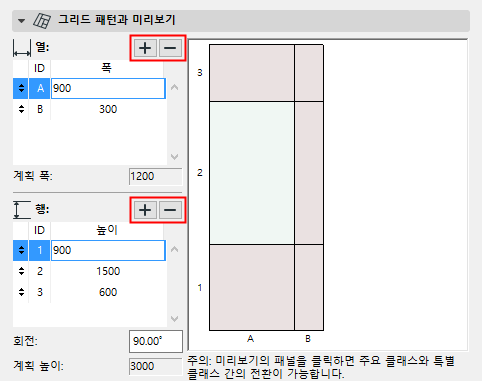

커튼월 설정: 계획 페이지: 그리드 패턴과 미리보기 패널
이들 컨트롤을 사용하여 커튼월 그리드의 패턴을 행과 열 기준으로 정의할 수 있습니다.이 그리드는 커튼월 패널의 크기와 배치를 정의할 것입니다.
•각 열은 알파벳 ID를 갖습니다(A, B, ...).
•각 행은 숫자가 부여됩니다.
열/행에서 패널의 길이 값을 입력합니다.그에 따라 미리보기 이미지가 어떻게 변경되는지 주의합니다.
새 열이나 행을 생성하거나 선택한 열이나 행을 삭제하려면, 플러스/마이너스 기호를 클릭합니다.
회전: 열에 대한 행의 회전 값을 입력합니다.
주의: 회전 각은 미리보기 창에서 반영되지 않을 것입니다.
계획 폭/높이: 이 값들은 그리드 패턴의 전체 폭과 높이를 가리킵니다.
미리보기

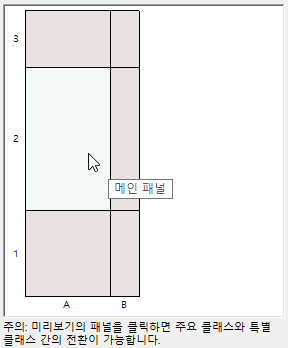

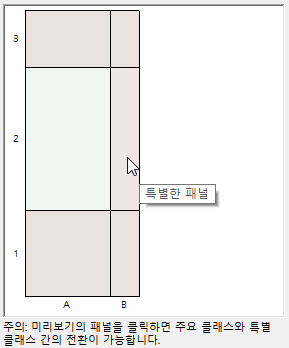

미리보기 창에서, 아무 패널을 클릭하면 이 패널을 다른 패널 클래스에 할당할 수 있습니다. 이렇게 클릭하면 해당 패널이 "메인"에서 "특별" 패널 클래스로, 또는 그 반대로 바뀝니다.이 두 패널 클래스는 두 가지 다른 색으로 나타납니다.(외부면 표면질 덮어쓰기가 적용되지 않는 한, 색상은 (사용하는 경우) 빌딩 재질의 색상입니다.)
패널 클래스 속성은 커튼월 시스템 설정의 패널 (특별 및 메인) 대화상자에서 정의할 수 있습니다.
이 컨트롤을 사용하여 커튼월 기준선 세그먼트의 그리드/패널 패턴의 원점을 어디에 배치할 것인지 결정합니다.
•평면 또는 원통형 바닥 표면을 가진 커튼월에 대해, “기준선 세그먼트”는 표면을 정의할 때 그린 첫번째 벡터 또는 호입니다.
•돌출된 프로파일에 기반한 커튼월에 대해, 참조 폴리라인의 각 세그먼트는 개별적으로 고려됩니다: 여기에서 선택된 패턴 위치는 커튼월 세그먼트 각각에 개별적으로 적용됩니다.
다음 패턴 위치 옵션의 하나를 선택합니다.
•사용자정의 원점: 이 옵션은 커튼월을 배치하고 선택한 후에, 그래픽적으로 그 기준선을 따라 그리드 패턴을 이동시킬 수 있습니다.
다음 네 옵션은 커튼월의 특정 참조점에 그리드 패턴의 원점을 잠그게 됩니다. (열만 잠기며, 행 패턴은 여전히 편집 가능합니다.)
•세그먼트로 시작: 그리드 패턴은 참조 세그먼트의 시작점에서 시작합니다.
•중심에서 시작: 그리드 패턴은 참조 세그먼트의 중심에서 시작하고, 이 중심의 각 측면의 두 방향에 분포됩니다. (이 옵션은 커튼월의 중심이 항상 이것을 통해 연결하는 그리드선을 갖고 있음을 의미합니다.)
•중심으로 정렬: 그리드 패턴의 중심은 참조 세그먼트의 중심에 배치됩니다.
•세그먼트로 끝: 그리도 패턴은 참조 세그먼트의 끝점에서 시작합니다.
