다음은 INT ARCHICAD 라이브러리에서 문 또는 창 설정의 사용자 정의 설정 패널의 문/창 설정 및 개구부 탭 페이지에 대한 설명입니다.
이 탭 페이지에서 주요 변수 전부를 설정할 수 있습니다.

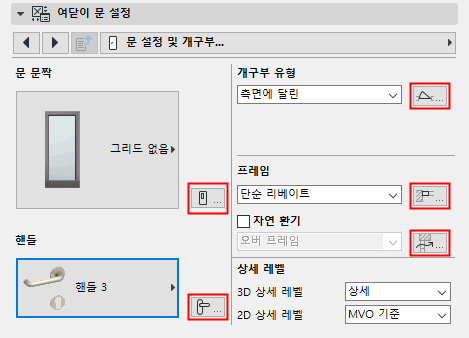

이들 구성요소(예: 문짝, 프레임)에 대해 주가로 더욱 상세한 변수를 설정하려면, 설정 우측에 있는 아이콘을 클릭하여 각각의 탭 페이지로 들어간 다음 추가 변수를 찾아보십시오.
문짝 및 손잡이
팝업을 사용하여 문의 문짝 스타일과 손잡이 스타일을 선택합니다.
추가 변수를 설정하려면, 각 팝업의 우측에 있는 아이콘을 클릭하여 문짝 유형 및 손잡이 탭 페이지로 건너뜁니다.
개구부의 각 구성요소에 대해, 팝업에서 유형을 선택합니다. (사용 가능한 설정은 라이브러리 파트에 따라 다릅니다.)
추가 변수를 설정하려면, 우측에 있는 아이콘을 클릭하여 개구부 유형 및 각도 탭 페이지로 건너뜁니다.
개구부 유형 및 각도(문/창) 참조.
프레임 스타일: 3가지 프레임 스타일 중의 하나를 선택합니다.
주의: 선택한 문에서 이중 출구 개구부 유형을 사용하는 중이라면, 가장 단순한 블록 스타일이 자동으로 사용됩니다. 이 경우, 다른 옵션들은 사용할 수 없습니다.
추가 프레임 변수를 설정하려면, 우측에 있는 아이콘을 클릭하여 프레임 스타일 및 치수 탭 페이지로 건너뜁니다.
자연 환기: 개구부에서 자연 환기를 사용한다면 여기를 체크한 다음, "오버 프레임" 또는 "오버 글래이징"을 선택합니다.
추가 환기 변수를 설정하려면, 우측에 있는 아이콘을 클릭하여 자연 환기 탭 페이지로 건너뜁니다.
자연 환기 참조.

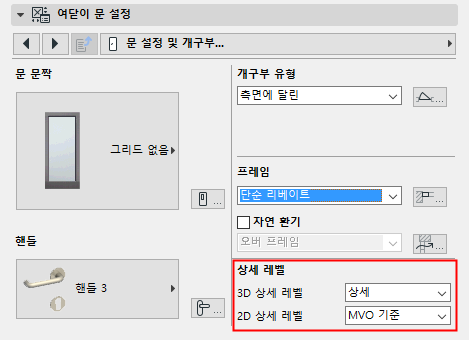

디테일 레벨
2D 와 3D 모두에서 개구부를 디스플레이하기 위한 디테일 레벨 옵션을 선택합니다.
3D 심볼에 대해, 상세, 간단, 또는 표시안함 중에서 선택합니다.
주의: 이 설정은 모델 개체속성 탭 페이지에서도 찾을 수 있습니다.
2D 심볼의 경우

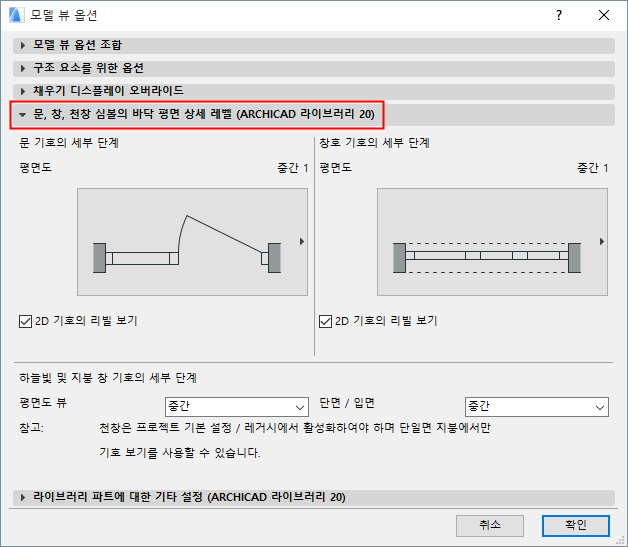

•MVO 기준을 선택한 경우, 디테일 레벨이 모델 뷰 옵션에서 설정한 옵션에 상응합니다 (문서 > 모델 뷰 > 모델 뷰 옵션).
•스케일 민감도를 선택하면, 보여지는 디테일의 정도가 프로젝트 스케일에 따라 달라집니다.
그렇지 않으면, 주어진 레벨에 디테일 레벨을 고정하거나(예. 1:200), 이 부분을 끌 수 있습니다(이 경우, 2D 개구부 심볼이 전혀 보이지 않습니다).
