다음은 INT ARCHICAD 라이브러리에서 문 또는 창 설정의 사용자 정의 설정 패널의 벽 마감 탭 페이지에 대한 설명입니다.
이 탭 페이지를 사용하여 복합체 벽의 레이어가 그 안에 배치한 개구부 주변을 에워싸는 방법을 정의합니다. (이들 설정은 복합체 벽에 배치한 개구부에만 관련이 있습니다.)
•이들 설정은 2D 뷰의 개구부 디스플레이에만 영향을 미칩니다.
•플라스터 변환 설정 효과는 단면/입면 뷰에서 프레임에 벽합체 벽의 연장으로서 디스플레이됩니다. (3D 창에서 이 설정의 효과를 보려면, 플라스터 변환하기 컨트롤 중에서 “3D에서 보이기” 박스에 체크해야 합니다.)
벽 클로져 탭 페이지 설정
이 페이지에는 두가지 설정 유형이 있습니다:
•클로져 설정 (만약 벽 클로져를 사용하도록 선택하면); 그리고
•플라스터 변환 설정, 이것은 벽 클로져 유형을 사용하고 있는 것과는 무관합니다.
클로져 유형
아래로 펼쳐보이기 메뉴에서 클로져 유형을 선택하거나 사용하고 있지 않다면 클로져 없음을 선택합니다.
이용 가능한 클로져 유형은 문설주 구조에 따라 다양합니다.
클로져 설정
이러한 옵션은 선택한 클로져 유형에 따라 다양합니다.
자세한 사항은, 사용자정의 클로져 참조.
측면에서 스킨 변환: 벽 스킨을 개구부의 우측, 좌측, 또는 양쪽 모두에서 변환할지 여부를 선택합니다.
벽의 바깥 면이던가 아니면 안쪽 면에서 시작하는, 변환할 스킨 번호를 선택합니다. ( 팝업에서 번호를 사용하는 이 환경설정을 바꿉니다.)
프로파일 너비: 이 변수는 조립형 중공 클로져에 대해 이용할 수 있습니다. 클로져 요소에 대한 너비를 입력합니다.
절연대를 추가하려면 이 박스에 체크합니다.
이 절연대에 대한 두께 값을 입력합니다.
만약 벽 끝에서 벽의 플라스터를 변환하기 원하면 이 설정을 사용합니다 - 벽 클로져를 사용하든지 않하든지 상관없이.
주의: 그런 스킨은 (변환한 플라스터 스킨) 문설주 설정에서 정의한 벽 외곽을 바깥으로 변환합니다.
주의: 케이싱과 플라스터 변환 옵션을 둘 다 동시에 사용할 수 없습니다.
플라스터 스킨 정의
먼저, 플라스터 스킨으로 고려되어야할 벽 스킨을 정의합니다:
•벽 마감 구성요소 사용: "마감"으로서 정의한 복합체 벽의 구성요소는 플라스터로 고려됩니다.
다른 방법으로는:
•플라스터 두께 한계: 주어진 두께로 플라스터 스킨을 정의합니다 - 예., 모든 스킨은 40 mm 두께까지 플라스터로 고려됩니다.
일단 어느 벽 스킨을 플라스터로 간주할 것인지를 정의하면, 플라스터 변환에 속한 기능을 사용하여 어느 플라스터 스킨을 변환해야 할지를 다음과 같이 정의합니다.
•자동으로 (위의 플라스터 스킨 정의에서 플라스터로서 정의한 모든 스킨이 변환합니다), 아니면
•변환할 스킨 수대로.

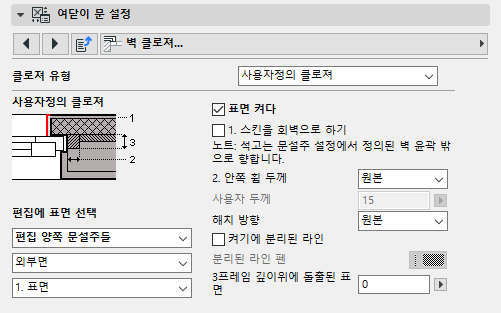

만약 사용자정의 클로져를 사용하려면, 각 스킨에 대해 개별적으로 클로져 환경설정을 설정해야합니다.
먼저, 편집할 스킨 선택하기 아래에서, 좌측 선틀, 우측 선틀 또는 양쪽 다 중에서 원하는 클로져를 선택합니다.
다음에, 변환하려는 스킨을 선택합니다. 스킨 앞의 번호는 벽의 바깥 면 측면이든지 아니면 안쪽 면에서 시작하는지 알 수 있습니다 .
우측에서, 현재 편집된 스킨이 변환(감싸짐) 되기 원하면, 스킨 변환하기를 체크한 후, 필요에 따라 선택한 스킨에 대해 옵션(두께, 해치 방향, 별도 선 펜)의 나머지 부분을 설정합니다 .
만약 스킨을 플라스터로서 작동하기 원하면, 플라스터로서 스킨 고려에 체크합니다: 즉, 그것은 문설주에 의해 정의한것 처럼 벽 개구부에 따라 변환합니다.
주의: 만약 벽 스킨이 “코어”로서 정의되면, 그것은 플라스터로 고려될 수 없으며, 이 체크박스는 효력이 없게됩니다.
