도구상자의 모든 도구들에 공통되는 일반 설정에 관한 설명은, 도구 설정 대화상자에서 작업하기 참조.
텍스트 도구는 다중 라인 텍스트, 전체 스케일 폰트 옵션, 다수의 스타일, 어느 방향으로의 자리 맞춤을 제공합니다.
자세한 사항은, 텍스트 블럭 참조.
이 패널의 형식 설정은 배치된 이 텍스트 블록의 모든 텍스트에 일정하게 적용됩니다.
폰트: 폰트를 선택합니다.
인코딩 (Windows에서만 가능): 지역 폰트 인코딩을 선택합니다.
폰트 크기: 옵션 > 프로젝트 환경설정 > 작업 단위에서 정의한 선택에 따라, 폰트 높이를 mm(미터법) 또는 포인트(파운드법)으로 입력합니다.
폰트 펜: 수 필드 또는 팝업 컨트롤의 펜 색상을 선택합니다.
폰트 스타일: 폰트 스타일(굵은체, 이탤릭체, 언더라인, 가운데 줄긋기)을 선택합니다.
정렬: 정렬 옵션을 선택합니다(좌측, 가운데, 우측, 자리맞춤).
줄간격: 이 옵션은 줄간격 값(수직선 간격)을 퍼센티지로 수정합니다.수를 입력하거나 위-아래 화살표를 사용하여, 25 퍼센트씩 증감하는 값을 변경합니다.
폭 스케일: 퍼센티지 값을 입력하여 텍스트 문자의 폭을 수정할 수 있습니다.
ARCHICAD의 텍스트 요소는 유니코드 기반입니다.텍스트 항목을 인쇄, 플로트, 편집, 또는 디스플레이하거나, 또는 DXF/DWG 형식으로 전환시킬 때, 모든 인코딩 시스템이 지원됩니다.
각 언어 버전의 ARCHICAD에서는, 일반적으로 기본값의 폰트 인코딩 시스템이 맞습니다.
이 패널의 설정들은 텍스트 블록의 전반적인 모양을 전체적으로 정의합니다.
•텍스트 블록 각도: 텍스트 블록에 대한 회전 각도를 입력합니다.
•팝업을 사용하여 요소가 다음과 같이 배치될 때 이 각도 값을 어떻게 해석해야 하는지를 정의합니다.
- 방향에 상대적 (각도가 방향 뷰에 상대적으로 측정됩니다
방향 설정 참조.
- 좌표계에 절대적 (각도는 프로젝트 좌표의 (0,0) 점에서 측정됩니다).

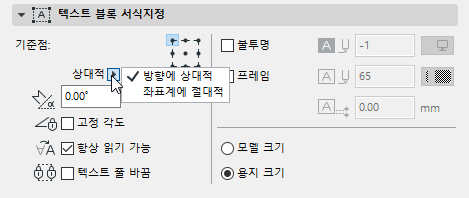

•고정 각도: 뷰가 회전되어도, 화면과 관련된 고정된 텍스트 블럭 각도를 유지하려면, 고정 각도 체크상자에 체크합니다.
방향 설정 참조.
뷰에 따라 영역 설명상자가 회전하게 하려면, 이 체크상자를 체크하지 마십시오.
•항상 읽기 가능 옵션은 (기본값으로) 프로그램이 뷰의 방향과는 상관없이, 텍스트를 스크린상에서 읽기 쉽게 자동으로 “뒤집기” 합니다.(거꾸로 된 것을 반대로 뒤집는 것처럼) 이러한 자동 “뒤집기” 는 텍스트가 90도와 270도 사이에 기울어져 있을때 실행됩니다.
•텍스트 줄 바꿈: 아이콘에서 연상되듯이, 이 체크상자는 텍스트 블록 마진을 넘어 늘어나는 텍스트를 추가하면, 그것이 다음 라인으로 넘어가도록, 배치된 텍스트 블록의 (끊기지 않는 텍스트 블록으로 배치된 것을 포함하여) 너비를 "고정합니다".
주의: 이 상자를 체크 해제하면, 텍스트 블록 크기는 그것이 포함하는 텍스트의 길이로 결정됩니다.
•기준점: 기준점 아이콘의 9개 버튼 중 하나를 클릭합니다: 이 점은 클릭하여 텍스트 블록의 위치를 정할 때 고정되는, 텍스트 블록의 부분을 나타냅니다. 기준점은 텍스트 블록의 크기를 변경하는 경우에도 고정된 채 남아 있습니다 (예를 들어, 폰트 크기를 편집하여). 고정되지 않은 각도의 텍스트 블록은 방향 뷰와 함께 회전되고, 이럴 경우, 텍스트 블록은 여기서 설정한 기준점 주위로 회전하게 됩니다.
•불투명: 이 상자를 체크하여 텍스트 블록의 배경색을 설정하고, 오른쪽에 펜 색상 선택 설정을 활성화시킵니다: 팝업 메뉴를 열어 색상을 선택합니다. 이 채우기의 펜은 0 (투명함) 또는 -1 (창 배경)로 설정될 수 있습니다. 이 후로 텍스트 편집기도 이 배경색을 가지게 됩니다.
주의: 그래픽 오버라이드 규칙을 통해 채우기 배경 색상을 오버라이드할 수 있습니다 (문서 > 그래픽 오버라이드).
그래픽 오버라이드 규칙 참조.
•프레임: 텍스트 블록 프레임이 보이길 원하면 이 상자를 체크합니다. 상자를 체크하면 오른쪽에 펜 색상 선택 설정이 활성화됩니다: 팝업 팔레트를 열어 프레임의 색상을 선택합니다.
•오프셋: 텍스트 블록의 경계 상자에서 프레임이나 불투명한 배경을 오프셋하기 위한 값을 입력합니다.
•확장성: 텍스트 크기를 스케일된 또는 고정된 으로 설정합니다:
'스케일된'을 선택하면, 모델 스케일을 변경할 때 텍스트 크기는 자동으로 조정됩니다. 이 경우, 텍스트 크기는 프로젝트의 다른 모델 요소와 같이, 모델 단위로 주어집니다.
'고정된'을 선택하면, 모델 스케일 변경에 상관없이 텍스트 크기는 일정하게 남아 있습니다. 이 경우, 텍스트 크기는 용지 단위로 주어집니다.
