Создание Отдельной Плоской Навесной Стены на Плане Этажа
Для построения отдельной плоской Навесной Стены активируйте инструмент Навесная Стена и выберите в Информационном Табло геометрический вариант Прямолинейная - Отдельная.
Примечание: Прямолинейный Геометрический вариант доступен также в окнах Разрезов, Фасадов и Разверток. В этих окнах использование вариант "Отдельная" приводит к размещению Навесной Стены перпендикулярно плоскости Сечения.
См. Создание Криволинейной Навесной Стены в Окне Разреза.
Предположим, что во время работы в окне Плана Этажа вам потребовалось создать фасадную Навесную Стену.
1.Начертите Линию Привязки, определяющую длину Навесной Стены.

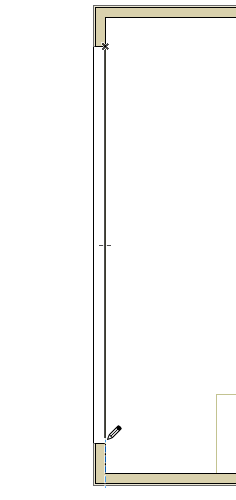

2.Двойным щелчком мыши завершите построение Линии Привязки.

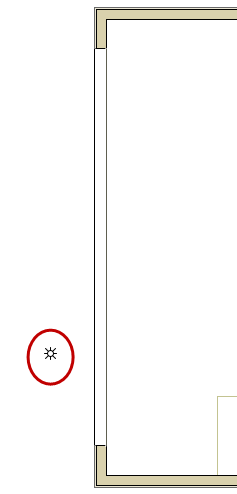

3.Расположите курсор, принявший форму солнца, с той стороны, которая должна соответствовать наружной поверхности Навесной Стены, и сделайте щелчок мышью. В данном примере следует сделать щелчок, переместив курсор ниже Линии Привязки Навесной Стены.
4.В открывшемся диалоговом окне Размещения Навесной Стены задайте высоту и наклон Навесной Стены (по умолчанию он равен 90 градусам).
Примечание: Три кнопки, находящиеся в разделе Расположение диалога Размещения Навесной Стены, позволяют выбрать способ определения Высоты Навесной Стены.
Для получения подробной информации см. Диалог Размещение Навесной Стены: План Этажа и 3D-окно.

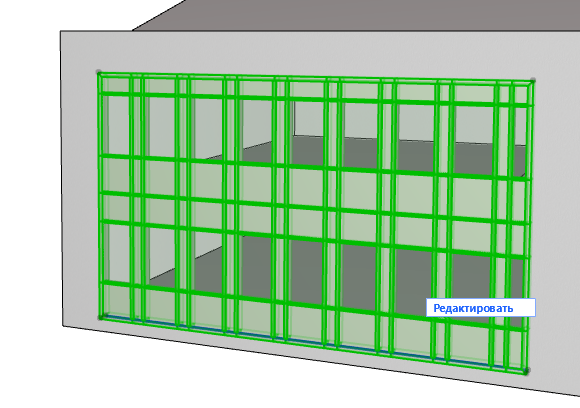

5.Нажмите кнопку Разместить и Проверьте полученный результат в 3D-окне.

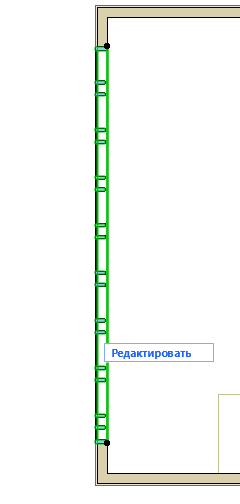

Для редактирования отдельных Компонентов Навесной Стены в Режиме Редактирования выберите Навесную Стену и нажмите кнопку Редактировать.
