Создание Контура Навесной Стены в Окне Разреза

Данный способ используется для создания Навесной Стены путем указания ее Контура в окне Разреза.

Примечание: Применение геометрического варианта Контур на Плане Этажа приводит к созданию горизонтальной Навесной Стены, размещаемой на уровне Этажа.

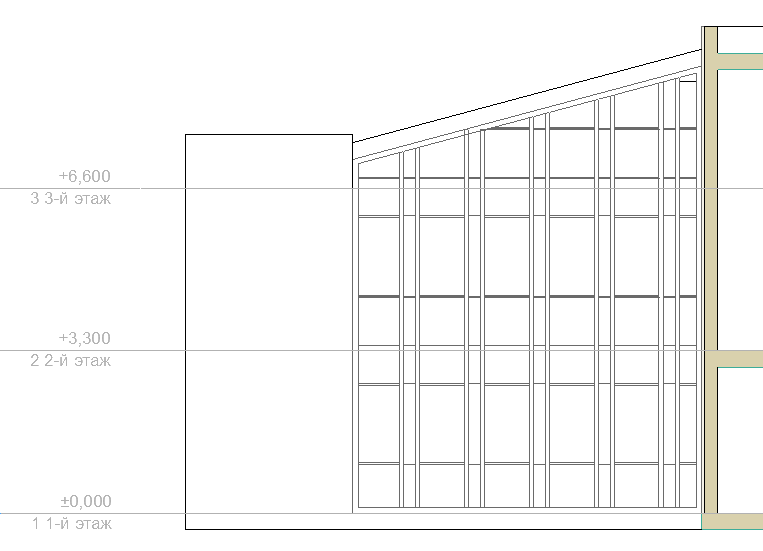

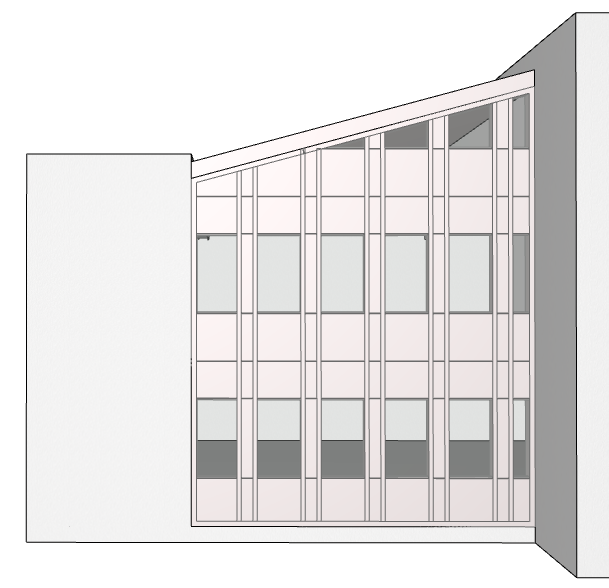

Предположим, нам необходимо создать Навесную Стену для модели здания, приведенной на иллюстрации. При этом Обвязка Навесной Стены должна совпадать с проемом, находящимся на южном фасаде здания. Выполнить данное построение можно при помощи геометрического варианта Контур в окне Разреза.

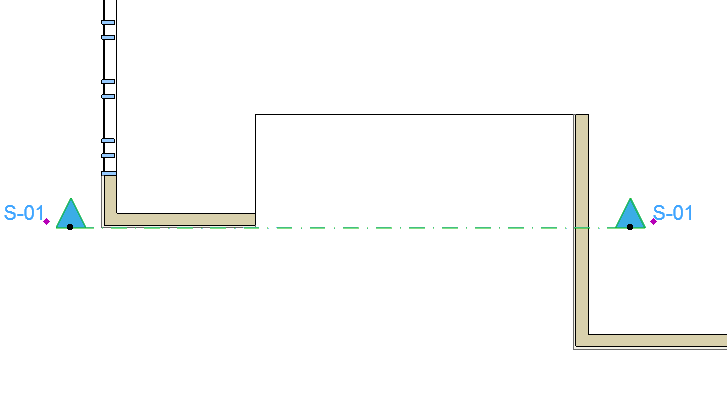

1.Начертите Линию Разреза в окне Плана Этажа. Этот Разрез мы используем в качестве плоскости ввода Навесной Стены, которая в окнах Разрезов/Фасадов точно совпадает с плоскостью Сечения.

2.Откройте окно Разреза.

3.Активируйте инструмент Навесная Стена и выберите в Информационном Табло геометрический вариант Контур.

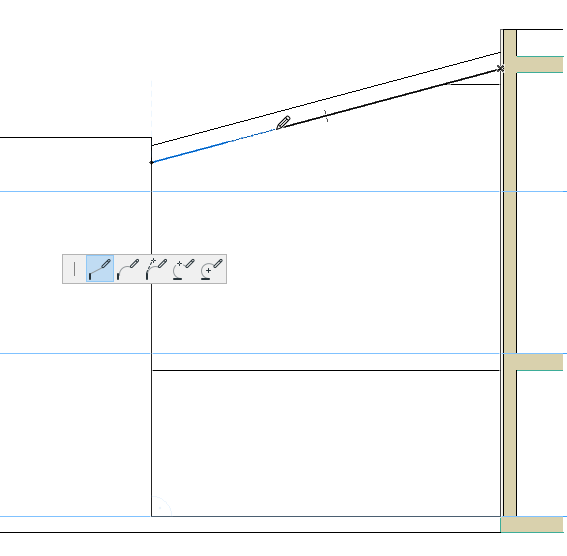

4.Щелчками мыши начертите полилинию Контура Навесной Стены, совпадающую с контуром проема в стене.

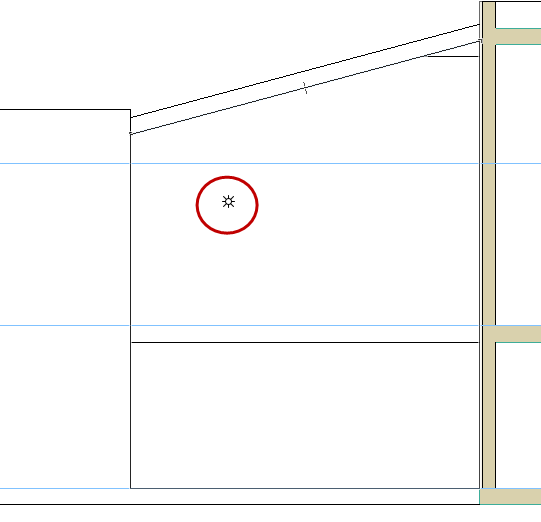

5.Двойным щелчком замкните многоугольник.

Примечание: В этом случае Линией Привязки является первый начерченный отрезок Контура.

Для редактирования отдельных Компонентов Навесной Стены в Режиме Редактирования выберите Навесную Стену и нажмите кнопку Редактировать. Если Навесная Стена выбрана на Плане Этажа или в Разрезе/Фасаде, то становится доступна кнопка Редактировать в 3D.
