Создание Отдельной Плоской Навесной Стены в 3D-окне

Процесс создания Навесной Стены в 3D-окне ничем не отличается от работы на Плане Этажа, но следует обратить внимание на особенности обратной графической связи в 3D.

В 3D-окне плоскость ввода Навесной Стены по умолчанию совпадает с текущей 3D-плоскостью ввода (проходящей через Проектный Нуль или через Пользовательское Начало Координат).

Для получения информации о способах определения плоскости ввода см. Определение Плоскости Ввода Навесной Стены в 3D-окне.

1.Активировав инструмент Навесная Стена, выберите в Информационном Табло геометрический вариант Прямолинейная - Отдельная и расположение плоскости ввода По Умолчанию.

2.Сделайте первый щелчок мышью, чтобы начать построение Линии Привязки Навесной Стены. Место, в которым вы сделаете щелчок, не имеет значения, так положение плоскости ввода является фиксированным. Созданная Линия Привязки будет располагаться на плоскости ввода.

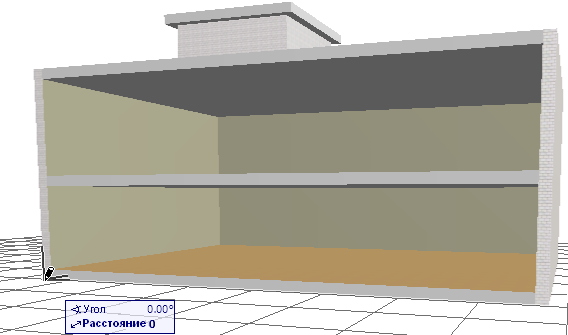

В данном примере:

3.Щелчками в нижних углах стен здания задайте длину Линии Привязки.

4.При помощи курсора, принявшего форму солнца, укажите наружную сторону Навесной Стены.

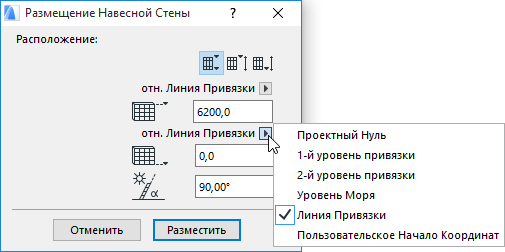

5.В результате откроется диалог Размещения Навесной Стены:

По умолчанию отметки верха и низа Навесной Стены измеряются относительно Линии Привязки, а Навесная Стена располагается перпендикулярно плоскости ввода, однако эти параметры можно изменить при помощи выпадающих меню:

Примечание: Три кнопки, находящиеся в разделе Расположение диалога Размещения Навесной Стены, позволяют выбрать способ определения Высоты Навесной Стены.

Для получения подробной информации см. Диалог Размещение Навесной Стены: План Этажа и 3D-окно.

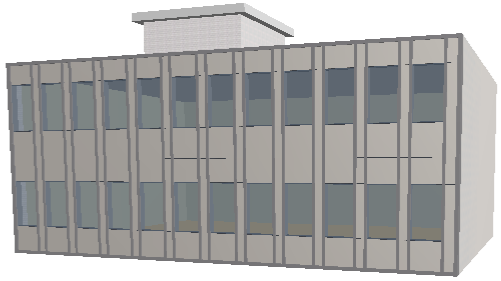

6.Нажмите кнопку Разместить и

проверьте полученный результат.
