Создание Полуцилиндрической Навесной Стены в 3D-окне

Предположим, нам требуется разместить полуцилиндрическую Навесную Стену на перекрытии в 3D-окне.

1.Активировав инструмент Навесная Стена, выберите в Информационном Табло геометрический вариант По Радиусу и Оси и Горизонтальное расположение плоскости ввода.

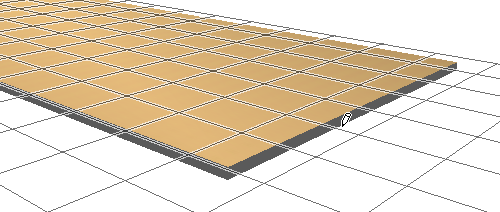

2.Щелкните на перекрытии для размещения соответствующей горизонтальной плоскости ввода.

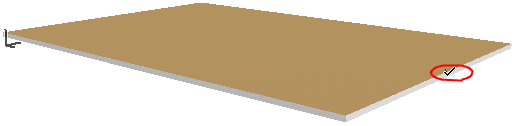

3.Наведите курсор на середину ребра перекрытия и сделайте щелчок мышью, чтобы указать точку, через которую должна пройти ось полуцилиндра.

4.Удерживая кнопку мыши, переместите курсор на угол перекрытия.

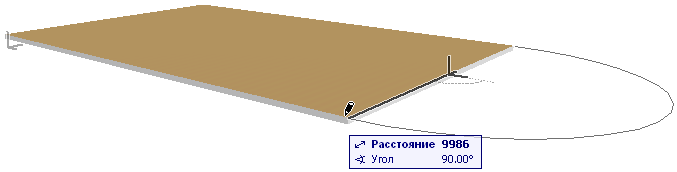

5.Щелчком мыши укажите радиус полуцилиндра. Обратите внимание на обратную графическую связь, облегчающую процесс построения.

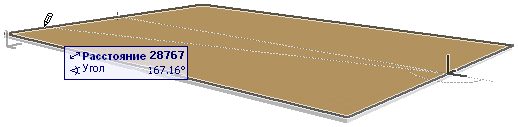

6.Переместите курсор, чтобы задать длину вытягивания Навесной Стены.

7.Щелчком мыши завершите построение Навесной Стены.

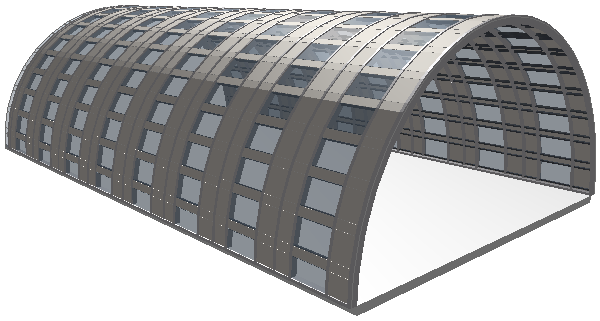

Проверьте полученный результат в 3D-окне.
