Редактирование Контура Навесной Стены в Окне Разреза
В окне Разреза или Фасада нельзя воспользоваться командами графического редактирования Контура Навесной Стены, но в этих окна доступны команды изменения геометрии Навесной Стены на основе выбранной штриховки.
Следующие команды (Конструирование > Изменить Навесную Стену > Редактировать Контур в Разрезе) доступны только в окнах Разрезов, Фасадов и Разверток:
•Переопределить Контур на Основании Штриховки

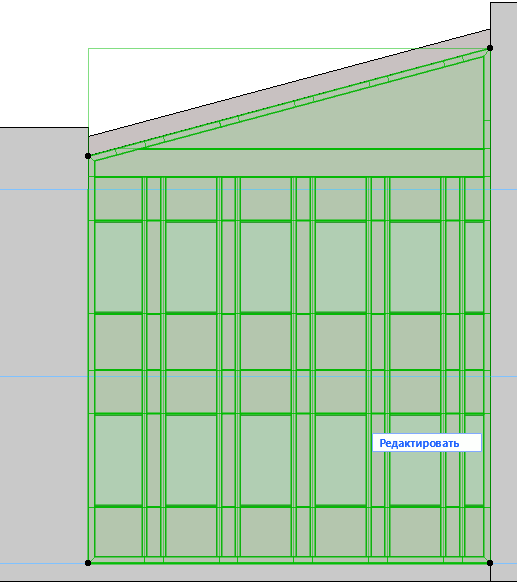

1.Откройте Фасад, на котором присутствует Навесная Стена. Выберите Навесную Стену.

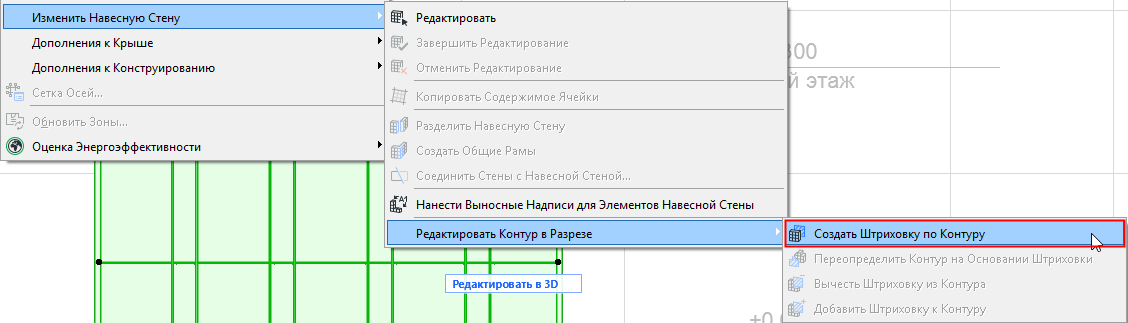

2.Активируйте команду меню Конструирование > Изменить Навесную Стену > Редактировать Контур в Разрезе > Создать Штриховку по Контуру. В результате будет создана область штриховки, совпадающая с Контуром Навесной Стены. Штриховка окажется на переднем плане, поэтому Навесная Стена не будет видна.

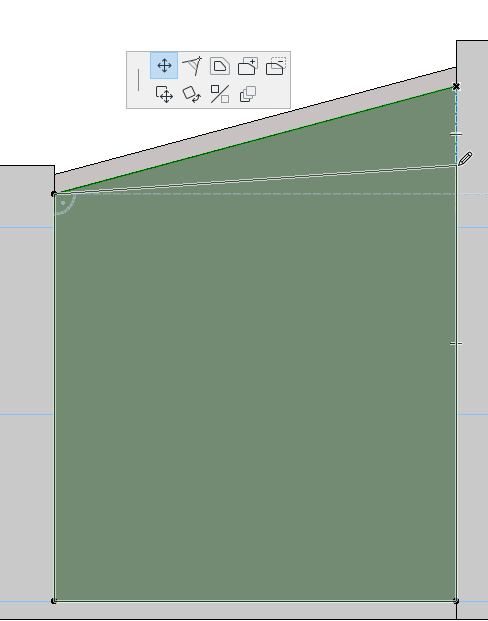

3.Отредактируйте многоугольник Штриховки при помощи команд локальной панели, чтобы получить нужную форму.
4.Завершив редактирование многоугольника, выберите Навесную Стену и Штриховку.
5.Воспользуйтесь командой меню Конструирование > Изменить Навесную Стену > Переопределить Контур на Основании Штриховки и сделайте щелчок на Навесной Стене. В результате Контур Навесной Стены изменится в соответствии с формой штриховки.
6.Удалите штриховку и проверьте полученный результат.
Другие Функции Редактирования Навесной Стены в Окне Разреза
1.Активируйте инструмент Штриховка и создайте произвольный многоугольник Штриховки на поверхности Навесной Стены.
2.Выберите Штриховку и Навесную Стену.
3.Воспользуйтесь командой меню Конструирование > Изменить Навесную Стену > Редактировать Контур в Разрезе > Вычесть Штриховку из Контура или Добавить Штриховку к Контуру.
В результате Контур Навесной Стены будет изменен соответствующим образом.
См. также Добавление и Вычитание Многоугольников.
