При создании Навесной Стены Рамы размещаются по Линиям Сетки. Перемещение или удаление Линий Сетки приводит к соответствующему изменению расположенных на них Рам. В режиме Редактирования Навесной Стены можно разместить дополнительные Рамы независимо от Сетки.
В Многосекционной Навесной Стене в местах соединения соседних сегментов всегда располагается Рама, которая не может быть удалена.
Для любой Навесной Стены можно настроить три типа (“класса”) Рам: Рама Обвязки; Рама Основного Профиля; Рама Дополнительного Профиля.
См. Параметры Навесной Стены: Страница Система: Панель Размещение Элементов.
См. Параметры Навесной Стены: Страницы Рам (Обвязка, Основной Профиль, Дополнительный Профиль).
•Рамы Обвязки располагаются вдоль линий Контура Навесной Стены.
•Рамы Основного и Дополнительного Профиля размещаются по вертикальным и горизонтальным Линиям Сетки.
См. Параметры Навесной Стены: Страница Система: Панель Размещение Элементов.

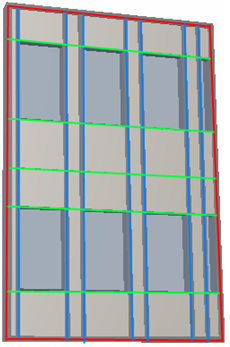

На приведенной ниже иллюстрации Рамы класса Обвязки выделены красным цветом. Рамы Основного Профиля (расположенные вертикально) окрашены в синий цвет. Зеленым цветом показаны Рамы Дополнительного Профиля (расположенные горизонтально).
Рамы каждого класса связаны с параметрами соответствующего класса, настраиваемыми в диалоге Параметров Навесной Стены.
См. Параметры Навесной Стены: Страницы Рам (Обвязка, Основной Профиль, Дополнительный Профиль).
Выбрав Раму в режиме Редактирования, вы можете
•Открыть диалог Параметров Выбранной Рамы и изменить ее настройки.
•Переместить, Зеркально Отразить, Повернуть или Тиражировать Раму.
•Удалить Раму.
Примечание: Удаление Рамы возможно только в том случае, когда две Панели с обеих сторон Рамы располагаются в одной плоскости. Если Панели находятся не в одной плоскости, то сначала следует удалить Линию Сетки, разделяющую их. Если Навесная Стена имеет криволинейную поверхность, то удаление Линии Сетки приводит к изменению геометрии Навесной Стены, то есть соседние Панели располагаются в одной плоскости, а Рама удаляется вместе с Линией Сетки.
См. также Выбор Множества Рам и Панелей.
Добавление Новой Рамы Навесной Стены
Эта Рама может не зависеть от Сетки, но ее конечные точки должны соединяться с уже существующими Рамами.
1.Для добавления новой Рамы активируйте режим Редактирования Навесной Стены.
2.Выберите инструмент Рама.
3.В Информационном Табло настройте тип и класс Рамы (например, выберите Раму Основного Профиля).
Для настройки Специальных параметров воспользуйтесь страницей Параметров Рамы. В результате Раме будет присвоен класс "Специальная".

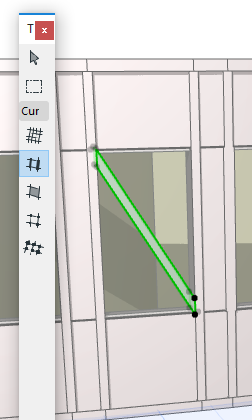

4.В Режиме Редактирования Навесной Стены начертите новую Раму.

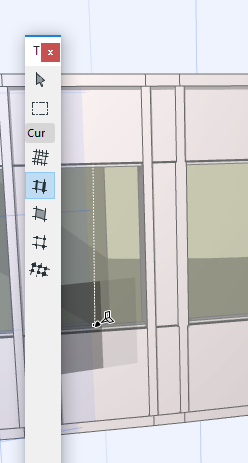

Если вы начертите Раму на Линии Сетки, то она автоматически окажется связана с этой Линией, то есть перемещение Линии Сетки будет приводить к перемещению Рамы.
Новая Рама, пересекающая существующую Линию Сетки, автоматически делится на сегменты.
Копирование Образца Ячейки Навесной Стены
Чтобы скопировать образец Рамы из одной ячейки сетки в другую, выполните следующие действия:
1.Активируйте Режим Редактирования Навесной Стены и включите отображение Рам.
2.Активируйте команду меню Конструирование > Изменить Навесную Стену > Копировать Содержимое Ячейки.

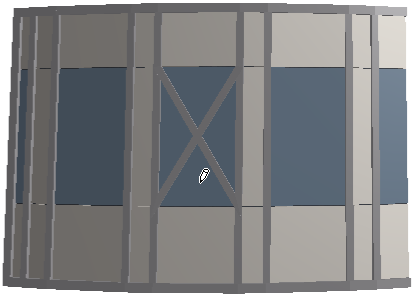

3.Сделайте щелчок на той ячейке, в которой располагается нужный образец Рамы.

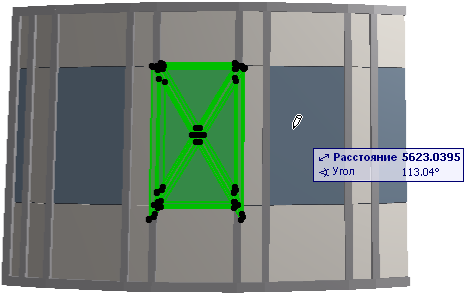

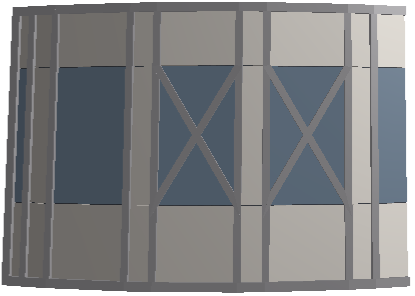

4.Сделайте щелчок на ячейке, в которую хотите вставить копию Рамы.
Рамы Навесной Стены имеющие более высокий приоритет, пересекают Рамы с более низким приоритетом.
Примечание: Если Раме Навесной Стены назначен Строительный Материал, то его приоритет в этом случае игнорируется.

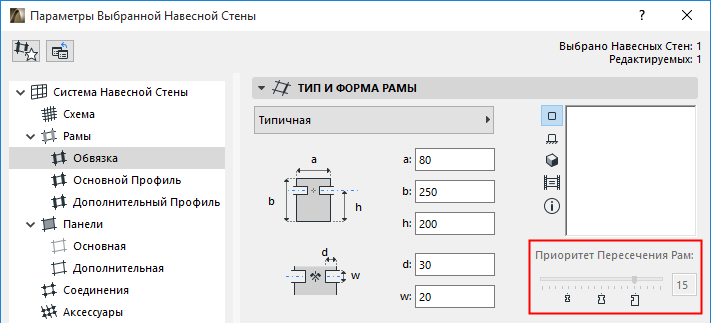

Приоритет Рам настраивается для каждого класса Рам в диалоге Параметров Навесной Стены.
•Рамы Обвязки: уровень пересечения 15.
•Рамы Основного Профиля: уровень пересечения 10.
•Рамы Дополнительного Профиля: уровень пересечения 5.
Эти значения не редактируются на уровне классов Рам. Положение регулятора определяет уровень пересечения для встроенных Рам (слева-направо: Дополнительный Профиль - 5; Основной Профиль - 10; Обвязка - 15).

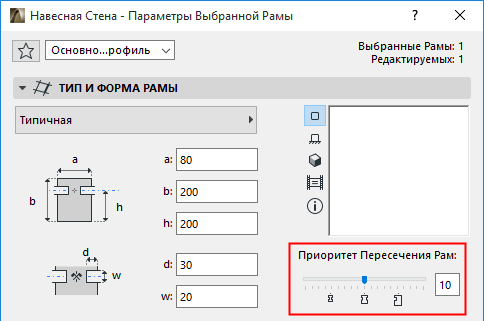

Приоритет пересечения любой выбранной рамы можно изменить в режиме Редактирования Навесной Стены. Откройте диалог Параметров Выбранной Рамы и переместите регулятор приоритета в нужное положение. Изменение приоритета пересечения, приводит к тому, что Раме присваивается класс "Специальная".
Создание Общей Рамы для Соседних Навесных Стен

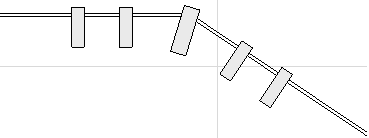

Вы можете воспользоваться функцией Создания Общей Рамы для корректного сопряжения двух соприкасающихся Рам соседних Навесных Стен. При этом одна рама будет преобразована в угловую, а вторая - в невидимую.

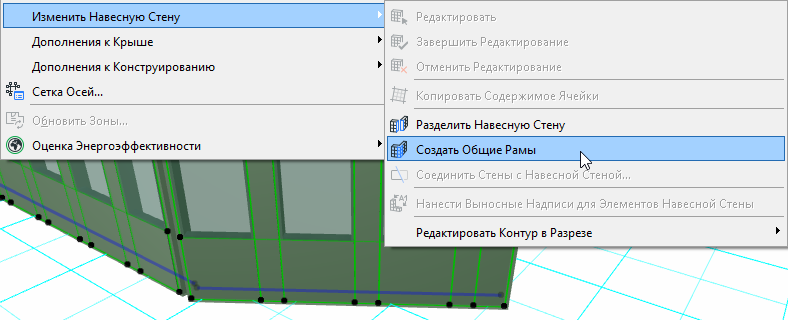

Выберите обе Навесные Стены и активируйте команду меню Конструирование > Изменить Навесную Стену > Создать Общие Рамы.

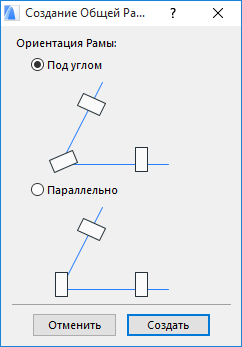

В открывшемся диалоговом окне выберите вариант ориентации общей Рамы (под углом или параллельно существующей Раме).
Проверьте полученный результат:
