Соединительные Элементы Навесной Стены
Добавление Нового Соединительного Элемента Навесной Стены
Соединение Навесной Стены - это необязательный элемент, позволяющий соединять между собой Панели и создавать Навесные Стены без Рам. Соединения могут располагаться только на концах Линий Сетки.
Перемещение Линий Сетки приводит к перемещению Соединений (а также видимых и невидимых Рам). В каждой точке пересечения Линий Сетки может быть размещен только один Соединительный элемент.
Соединительные элементы являются GDL-объектами. Их геометрия и способы отображения определяются GDL-параметрами, доступными на странице Аксессуаров.
Выбрав Соединение в режиме Редактирования Навесной Стены, вы можете
•Открыть диалог Параметров Выбранного Соединения и изменить его настройки.
•Переместить Соединение в другую точку соединения панелей (только в режиме 3D-редактирования).
•Удалить Соединение.
Размещенные вручную Соединения можно настроить по отдельности в диалоге Параметров Инструмента Соединения. В противном случае используются параметры Соединений, настраиваемые на Системном уровне (страница Соединения диалога Параметров Навесной Стены.
См. Параметры Навесной Стены: Страница Соединения.
Соединения можно размещать вручную индивидуально или автоматически на каждом пересечении. Выбор способа Размещения Соединений осуществляется в диалоге Параметров Навесной Стены.
См. Параметры Навесной Стены: Страница Система: Панель Размещение Элементов.
По умолчанию Соединительные элементы размещаются с внутренней стороны Навесной Стены. Переместить Соединение на противоположную сторону Навесной Стены (при помощи кнопки Зеркально, присутствующей в диалоге Параметров Соединения и в Информационном Табло):
Добавление Нового Соединительного Элемента Навесной Стены
1.Активируйте в 3D-окне Режим Редактирования Навесной Стены.
2.Выберите инструмент Соединение. Для настройки Специальных параметров воспользуйтесь страницей Параметров Соединения.

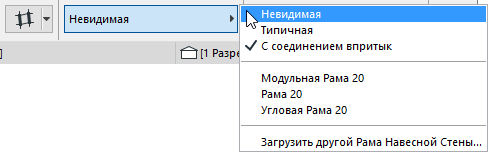

3.Для использования Соединений взамен Рам: выберите Рамы в соответствующих точках соединения панелей и настройте для них тип “Невидимых”.

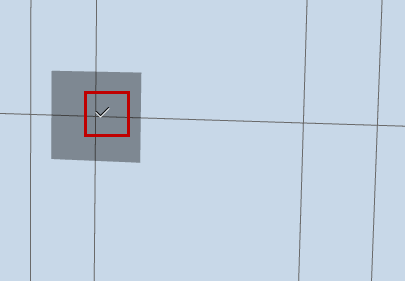

4.Сделайте щелчок на узловой точке в центре соединения.

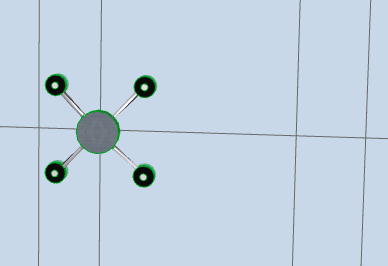

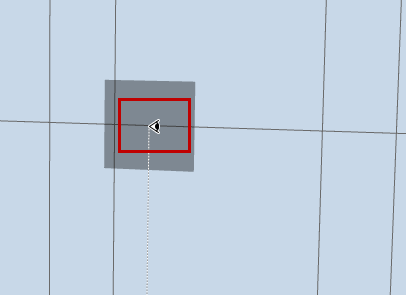

5.Еще одним щелчком мыши укажите сторону Навесной Стены, на которой будет размещен Соединительный элемент. Он будет размещен в ближайшей точке соединения Панели.
