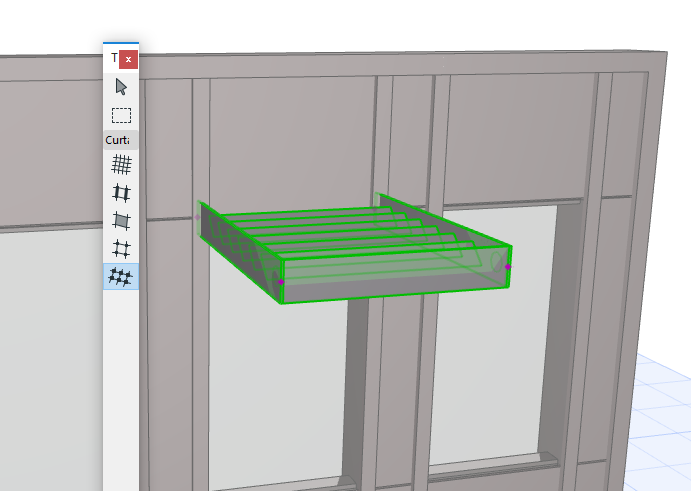

Аксессуары Навесной Стены - это дополнительные ненесущие элементы, крепящиеся к Рамам Навесной Стены (солнцегеметриюзащитные устройства и т.п.).
Добавление Нового Аксессуара Навесной Стены
Индивидуальная Настройка Аксессуаров
Аксессуары размещаются индивидуально при помощи Инструмента Аксессуар в режиме Редактирования Навесной Стены (Аксессуары не могут размещаться автоматически). Для Аксессуаров могут использоваться индивидуальные параметры, настраиваемые в режиме Редактирования Навесной Стены, или настройки Системного уровня, определяемые в диалоге Параметров Навесной Стены.
Аксессуары являются GDL-объектами. Их геометрия и способы отображения определяются параметрами GDL-объекта, доступными на странице Тип Аксессуара.
Перемещение Линий Сетки или Рам приводит к перемещению Соединений.
Добавление Нового Аксессуара Навесной Стены
1.Активируйте в 3D-окне Режим Редактирования Навесной Стены.
2.Выберите инструмент Аксессуар.
3.В Информационном Табло выберите тип и Класс (Системный или Специальный) создаваемого Аксессуара. Настройки Системных Аксессуаров определяются на соответствующей странице диалога Параметров Навесной Стены.

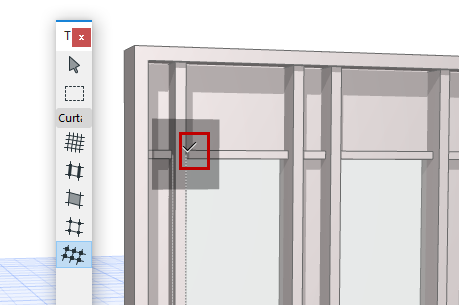

4.Сделайте щелчок на Раме или в конечной точке Рамы - ближайшая конечная точка Рамы будет являться начальной точкой Аксессуара.

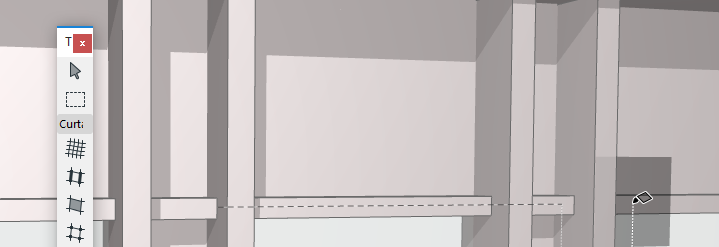

5.Переместите курсор и сделайте еще один щелчок для указания конечной точки Аксессуара.
6.Переместите курсор, принявший форму глаза, и сделайте щелчок мышью, чтобы задать сторону расположения Аксессуара: снаружи или внутри Навесной Стены.
Индивидуальная Настройка Аксессуаров
Выбрав Аксессуар в режиме Редактирования Навесной Стены, вы можете
•Открыть диалог Параметров Выбранного Аксессуара и изменить его настройки.
•Переместить Аксессуар на другую Раму (только в режиме 3D-редактирования).
•Переместить Соединение на противоположную сторону Навесной Стены (при помощи кнопки Зеркально, , присутствующей в диалоге Параметров Аксессуара и в Информационном Табло).
•Удалить Аксессуар.
Настройте максимально удобное отображение компонентов Навесной Стены (например, включите показ только Аксессуаров, Рам и Схемы).
