Эти параметры становятся доступны при выборе Косоура в качестве Конструкции Площадки.

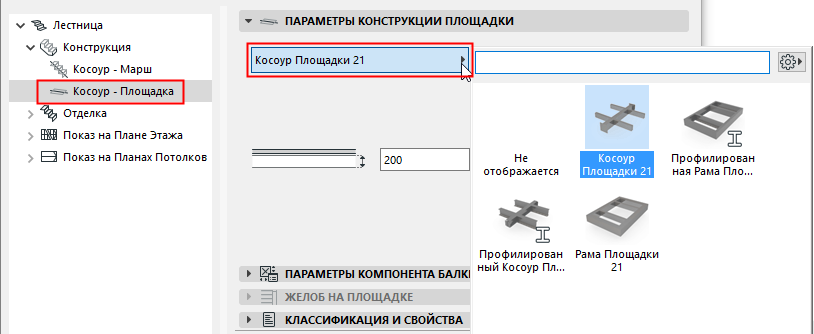

Выберите Косоурную или Рамную конструкцию Опоры Площадки. Можно также использовать Профилированные Опоры Площадки.
В расположенной ниже панели настройте выбранную конструкцию.
Основные и Дополнительные Балки Площадки
•Основные Балки Площадки автоматически соединяются с косоурами Маршей, настраиваемыми в Параметрах Конструкции Марша.
См. Лестницы - Окончания и Соединения.
•Дополнительные Балки могут располагаться параллельно сторонам площадки. Эти балки не соединяются автоматически с косоурами Маршей.
Для получения дополнительной информации см. Добавление/Редактирование Дополнительных Балок.

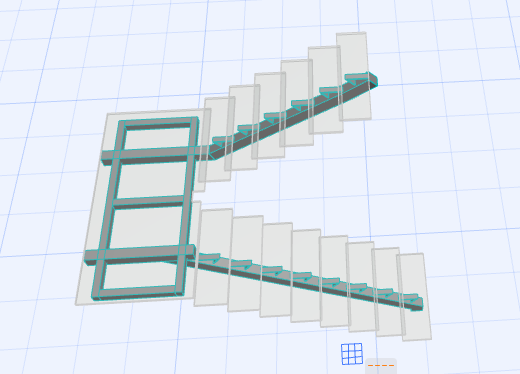

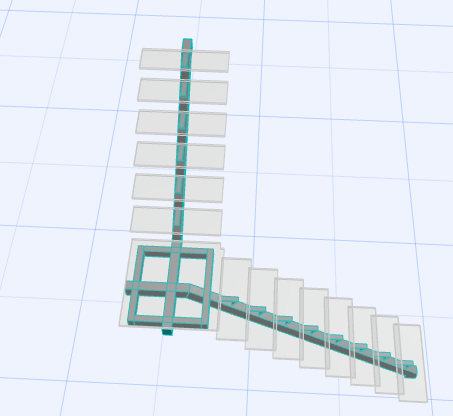

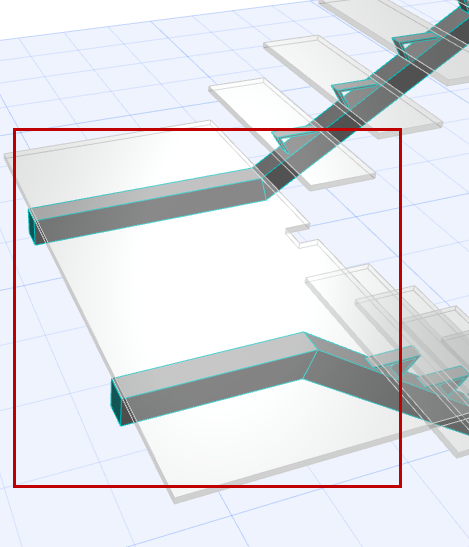

Площадки с Основными и Дополнительными Балками
Основная Балка обычно совпадает с Центральной Линией Лестницы, но для нее можно задать и другое место расположения (на вкладке Типа Основной Балки):
|
РАСПОЛОЖЕНИЕ ОСНОВНЫХ БАЛОК |
|
|

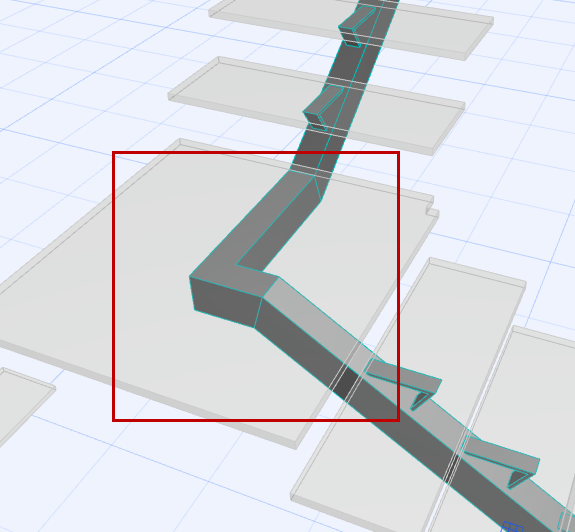

По Центральной Линии |
От Начала и Конца Площадки до Контура |
|

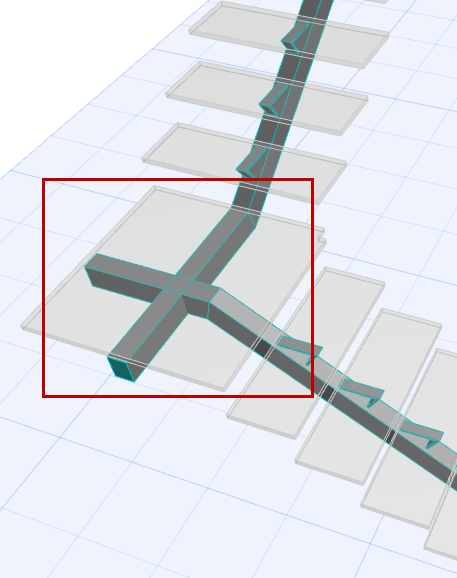

По Центральной Линии - Продление Сегментов до Контура |
По Центральной Линии - Продление Сегментов до Контура |

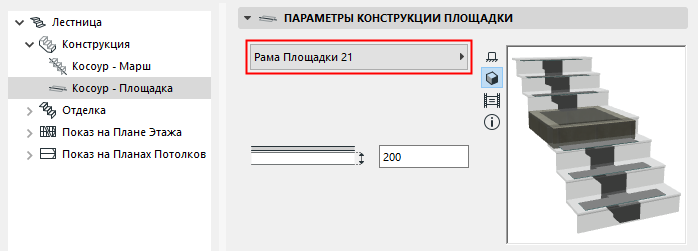

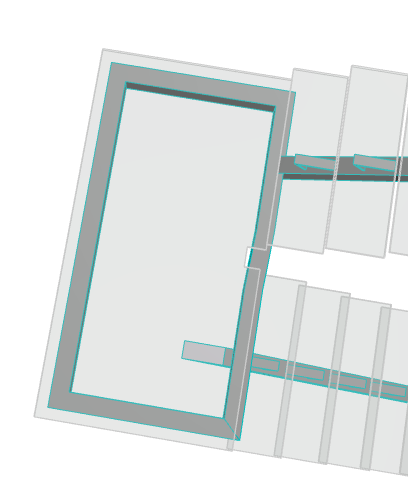

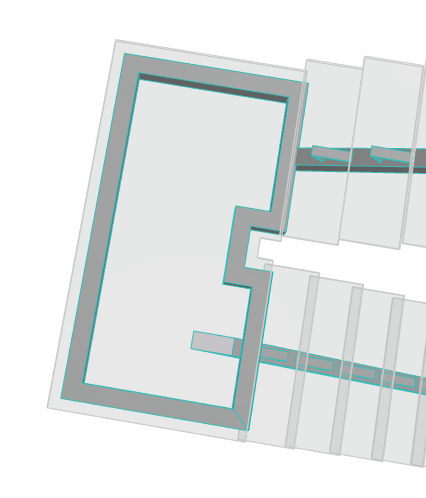

Рама Площадки (Основные Балки)
В качестве опоры Лестничной Площадки можно использовать Раму. Подобно Основным Балкам, компоненты Рамы Площадки автоматически соединяются с косоурами Маршей, настраиваемыми в Параметрах Конструкции Марша.
См. Лестницы - Окончания и Соединения.

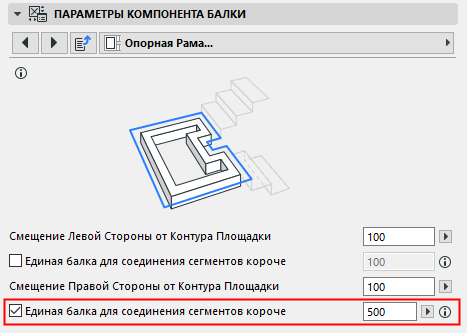

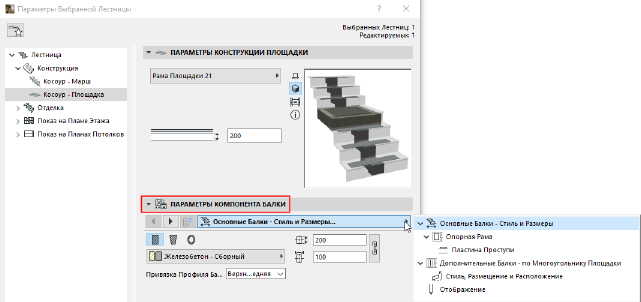

Выбранную Раму Площадки можно настроить в панели Параметров Компонента Балки:
•По умолчанию Рама располагается по контуру Площадки.
•Однако можно активировать функцию игнорирования сегментов Площадки, длина которых оказывается меньше заданного значения:

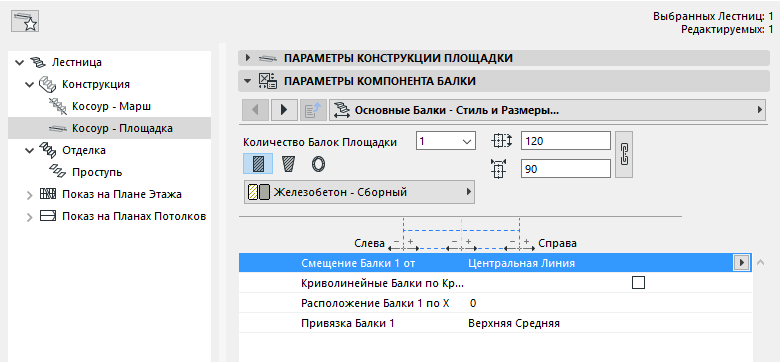

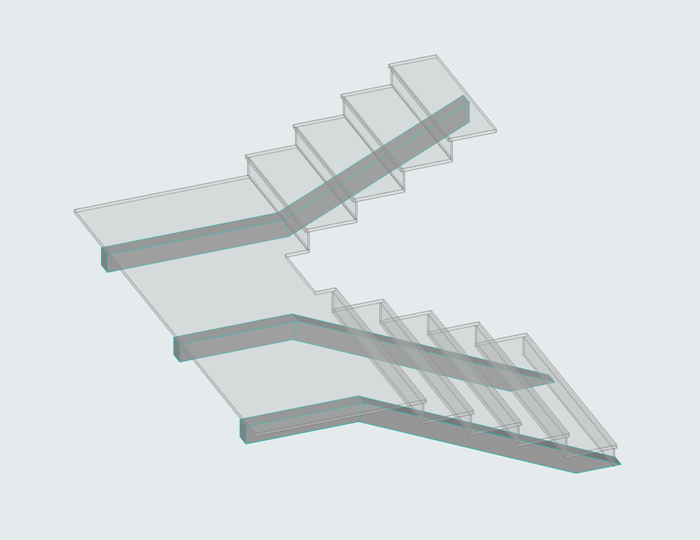

Специальные Балки Площадки (Основные Балки)
Если количество косоуров нижележащего Марша не совпадает с количеством косоуров Марша, находящегося выше Площадки, то можно настроить Специальное расположение Балок Площадки. Балки каждого отдельного Марша можно настроить в режиме Редактирования.
Чтобы настроить Специальные Балки Площадки, выполните следующие действия:

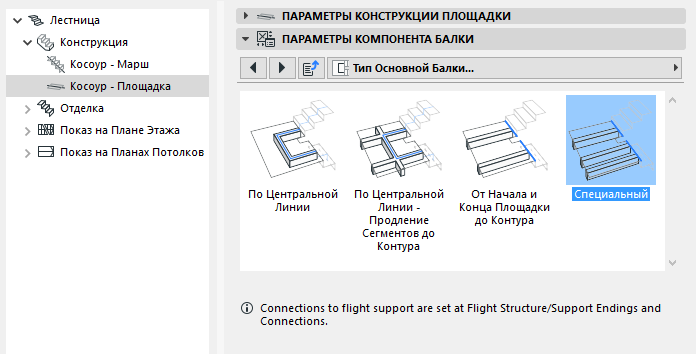

1.В панели Параметров Балки (вкладка Тип Основной Балки) выберите Специальное расположение.
2.Откройте вкладку Основные Балки - Стиль и Размеры.
3.Задайте нужное количество Балок.
4.Введите значения расположения и смещения каждой Балки.
Так как эти Балки являются Основными, они могут соединяться с опорами Маршей.
Добавление/Редактирование Дополнительных Балок

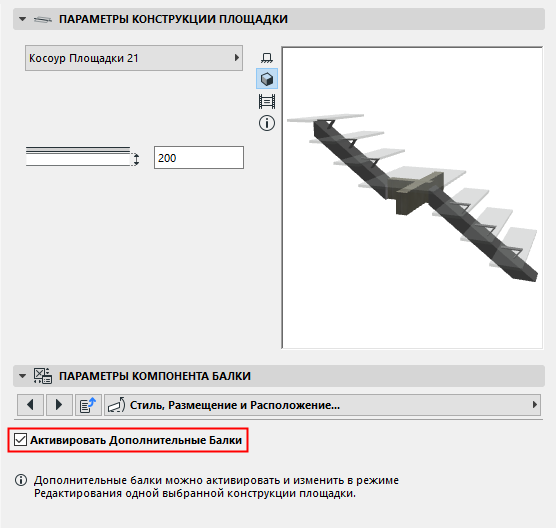

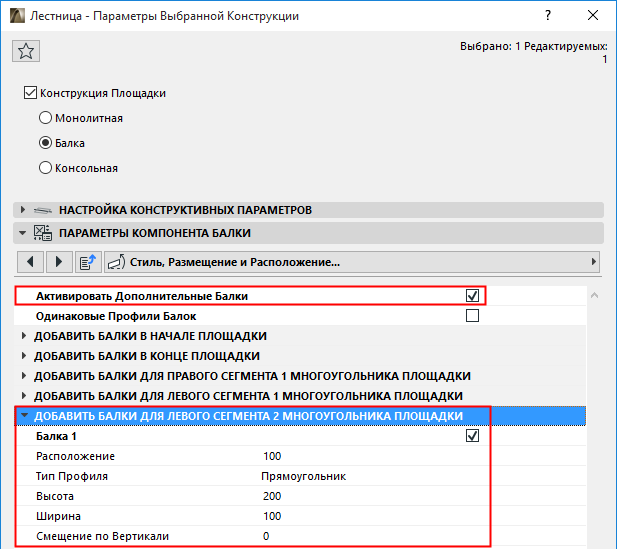

Активировать Дополнительные Балки можно на вкладке Стиль, Размещение и Расположение. Расположение Дополнительных Балок отображается в окне предпросмотра.
Редактирование и добавление Дополнительных Балок осуществляется в режиме Редактирования Лестницы. Дополнительные Балки размещается на основе геометрии Площадки, поэтому их можно добавить только для уже существующей выбранной Лестницы.
1.Выберите Лестницу и активируйте режим ее Редактирования. (См. Активация Режима Редактирования.)
2.Выберите Конструкцию Площадки и откройте Параметры Конструкции.
3.В панели Параметров Компонента Балки перейдите на вкладку Стиль, Размещение и Расположение.
4.Воспользуйтесь маркером Активировать Дополнительные Балки (если он еще не отмечен).

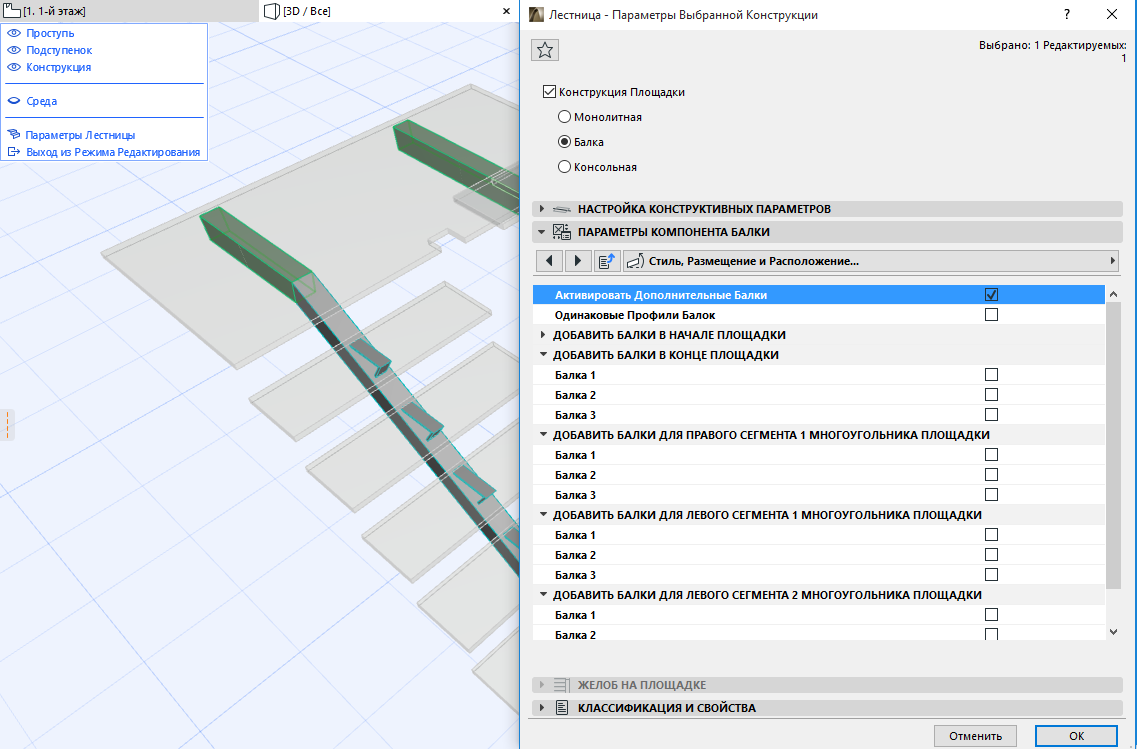

Добавление Дополнительных Балок в Режиме Редактирования
5.Воспользуйтесь маркерами, чтобы добавить и настроить Дополнительные Балки для одного или нескольких сегментов Площадки.
Создав нужные балки, измените их длину и расположение при помощи узловых точек.

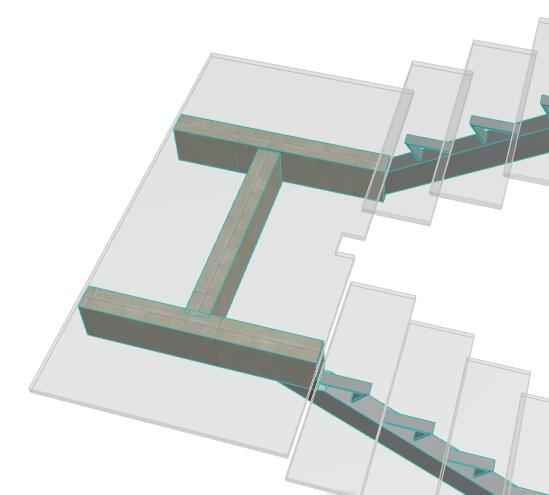

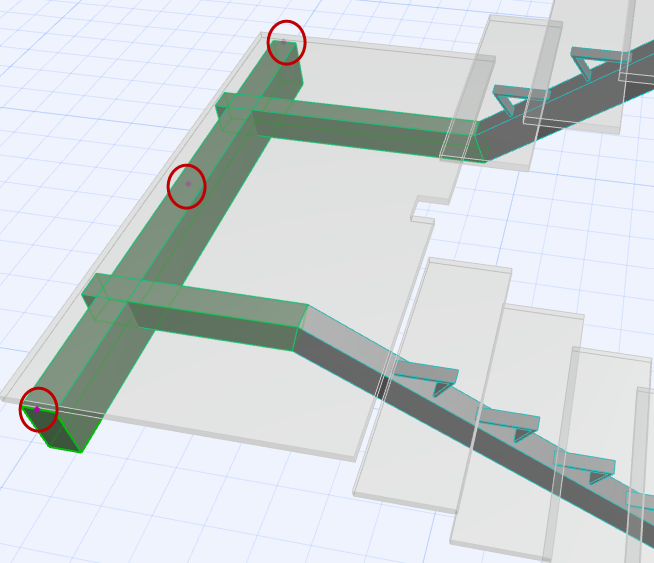

Графическое Редактирование Дополнительной Балки

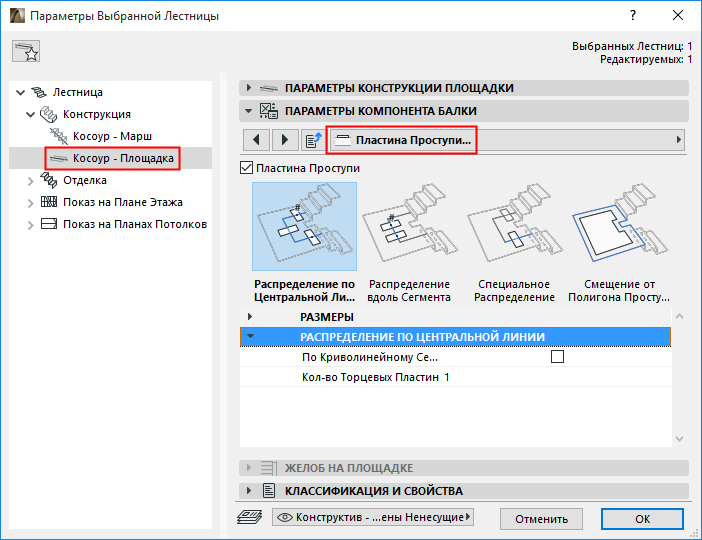

Добавление Пластин Проступей на Балках Площадки
Пластины Проступей на Балках Площадки
