Параметры Ребер Крыши/Оболочки

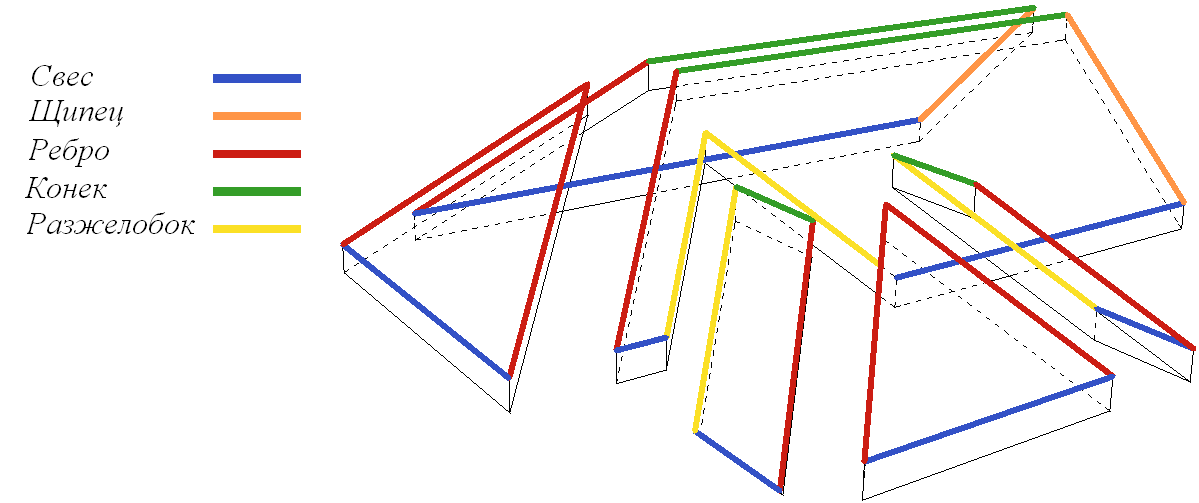

1.Типа ребра Крыши назначается в диалоге Специальных Параметров Ребра. При логическом “разделении” Многоскатных Крыш на отдельные скаты (только для создания каталогов) в ARCHICAD происходит автоматическое назначение типов Ребер в соответствии с приведенной ниже иллюстрацией (например, при образовании скатами Коньков, Разжелобков или Накосных Ребер, а также при очевидной классификации ребер, таких как Свес или Щипец).

Остальные типы ребер Многоскатных или Односкатных Крыш следует настраивать индивидуально.

2.Типы ребер Оболочек настраиваются вручную в диалоге Специальных Параметров Ребра (умолчанию все ребра Оболочек классифицируются как “Неопределенные”).

3.Если ребро Крыши или Оболочки относится к классу Конек, Накосное ребро, Разжелобок, Свод или Выкружка, то для него учитывается значение в два раза меньшее, чем фактическая длина ребра. Предполагается, что ребра этих типов имеют свои “пары”, совместно образующие полную длину. Для получения правильных значений длины ребер в каталог необходимо включать все участвующие в сопряжении скаты Крыш (Многоскатных Крыш) и все Оболочки.

ПАРАМЕТР ТИПА РЕБРА	ОПИСАНИЕ
Длина Свесов	Суммарная длина всех ребер, для которых в диалоге Специальных Параметров Ребра выбран Тип “Свес". Ребро формирует часть свесов.

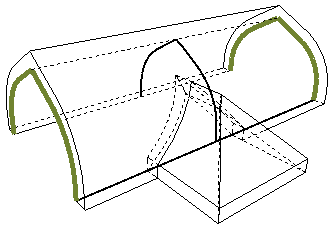

Длина Щипцов	Суммарная длина всех ребер, для которых в диалоге Специальных Параметров Ребра выбран Тип “Щипец”. Например, щипцовое ребро элемента.
Длина Ребер	Суммарная длина всех ребер, для которых в диалоге Специальных Параметров Ребра выбран Тип “Накосное ребро”. Обычно это ребро, образуемое соединением под исходящим углом двух соседних скатов (или элементов Оболочки)
Длина Коньков	Длина ребер, для которых в диалоге Специальных Параметров Ребра выбран Тип “Конек”. Обычно это ребро, образуемое соединением в виде конька двух соседних скатов.

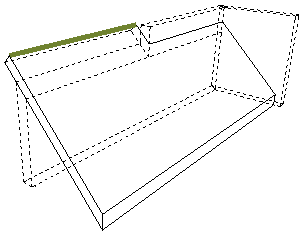

Длина Вершин	Длина ребер, для которых в диалоге Специальных Параметров Ребра выбран Тип Тип “Конек односкатной крыши”. Обычно это верхнее ребро Односкатной Крыши.

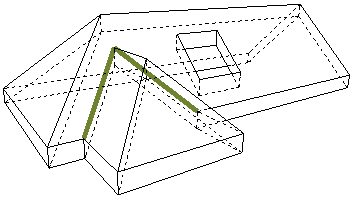

Длина Разжелобков	Длина ребер, для которых в диалоге Специальных Параметров Ребра выбран Тип “Разжелобок”.

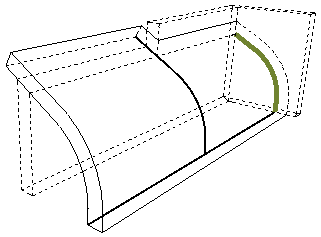

Длина Соединений со Стенами в Конце	Суммарная длина всех ребер, для которых в диалоге Специальных Параметров Ребра выбран Тип “Пристенный щипец”. Ребра Крыши или Оболочки, примыкающие к Стене и опускающиеся вдоль нее вниз.

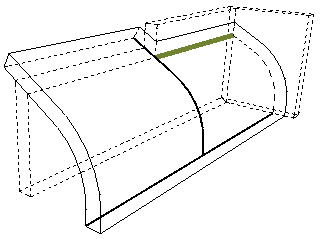

Длина Соединений со Стенами Сбоку	Суммарная длина всех ребер, для которых в диалоге Специальных Параметров Ребра выбран Тип “Пристенный конек”. Ребра Крыши или Оболочки, примыкающие к Стене и идущие вдоль нее горизонтально.

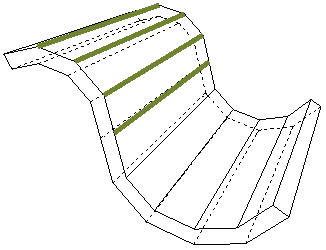

Длина Соединений с Куполом	Длина ребер, для которых в диалоге Специальных Параметров Ребра выбран Тип “Сопряжение оболочка-свод". Обычно это ребро, образующееся при выпуклом соединении двух соседних скатов.

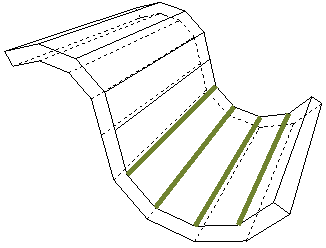

Длина Соединений с Выкружкой	Длина ребер, для которых в диалоге Специальных Параметров Ребра выбран Тип “Сопряжение оболочка-выкружка". Обычно это ребро, образующееся при вогнутом соединении двух соседних скатов.
