Информация об Элементах в Символьных Выносных Надписях
Символьные Выносные Надписи могут содержать любую информацию об элементах, например, состав многослойных Стен.
Символьные Выносные Надписи являются GDL-объектами. Как и Текстовые Выносные Надписи, они доступны в выпадающем списке Инструмента Выносная Надпись и в диалоге Параметров Выносной Надписи.
Для получения информации о Текстовых Выносных Надписях см. Данные Текстовой Выноски.

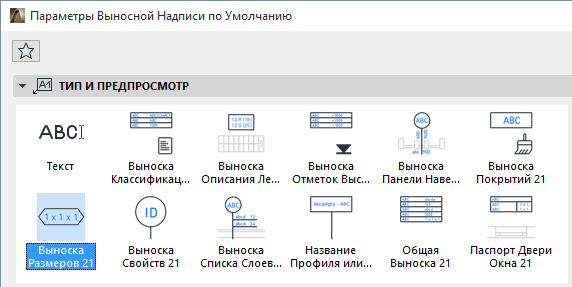

Стандартные выносные надписи, входящие в состав Библиотеки ARCHICAD, позволяют создать большинство наиболее часто используемых выносок. Ниже приводится описание стандартных Символьных Выносных Надписей Библиотеки ARCHICAD. Набор Выносных Надписей может зависеть от версии локализации ARCHICAD.
•Выноска Классификаций и Свойств: Предназначена для отображения в виде таблицы параметров элемента, настроенных в панели Классификации и Свойства (диалога Параметров Элемента).
•Название Профиля или Многослойной Конструкции: В зависимости от конструкции элемента может содержать название Многослойной Конструкции, Сложного Профиля или Строительного Материала (для элементов основной конструкции).
•Выноска Панели Навесной Стены: Предназначена для отображения параметров выбранной Панели Навесной Стены: ID, размеров, Высоты Низа относительно Пола, показателей огнестойкости/звукоизоляции.
См. также Нанесение Выносных Надписей для Навесных Стен.
•Выноска Размеров: Предназначена для отображения информации о размерах элемента (длине, ширине, высоте, толщине, площади поверхности и объеме).
•Паспорт Двери Окна: Предназначен для отображения параметров Двери или Окна в виде таблицы: может содержать ID, размеры, показатели, информацию о покрытиях и т.д.
•Выноска Отметок Высоты: Предназначена для отображения отметок верха и низа элемента. Для Перекрытий можно отображать отметки Ядра или Отделки.
•Общая Выноска: Предназначена для отображения параметров элемента в виде таблицы.
•Выноска Идентификатора и Свойств: Может быть создана для любого элемента. Предназначена для отображения ID Элемента.
•Выноска Списка Слоев: Может создаваться для элементов, которые могут быть многослойными (Стен, Перекрытий, Крыш и Оболочек), или для элементов Штриховки.
◦Доступно включение информации о Строительных Материалах и Производителе, ID, Описания и/или данных о Штриховке Сечения.
◦Представляет собой одну строку, содержащую название Строительного Материала для элементов основной конструкции, наименование Профиля для Профилированных элементов и Тип Штриховки или название Строительного Материала для элементов Штриховки.
•Выноска Покрытия: Предназначена для отображения наименования покрытия поверхности элемента, выбранной в диалоге Параметров Выносной Надписи.
См. также Выбор Поверхности (для Выноски Покрытия).
Некоторые выносные надписи можно использовать только для элементов определенных типов. Например, при попытке создания Паспорта Двери-Окна для Колонны будет выведено сообщение об ошибке.
Примечание: Информация о типах элементов, с которыми можно ассоциировать выносную надпись, присутствует в панели Специальных Параметров Выноски.
Для получения дополнительной информации о Специальных Параметрах Выносной Надписи см. Специальные Параметры Выносных Надписей.
Вы можете создать свои собственные GDL-объекты Символьных Выносных Надписей, воспользовавшись командой Файл > Библиотеки и Объекты > Новый Объект.
