1.Активируйте команду меню Файл > Внешние Данные > Разместить Связь.
В результате откроется диалог Размещения Связи.

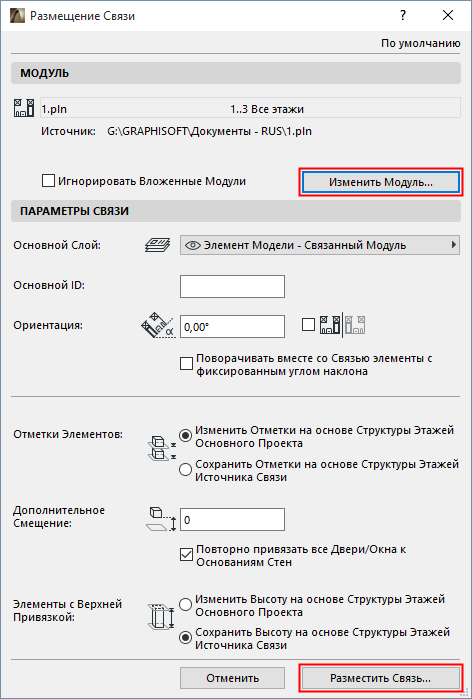

Если в проекте уже присутствует одна или несколько Связей:
Будет приведена информация о последней размещенной Связи. Нажмите кнопку Разместить Связь для повторного размещения предыдущей Связи или нажмите кнопку Выбрать Модуль, чтобы выбрать нужный файл.

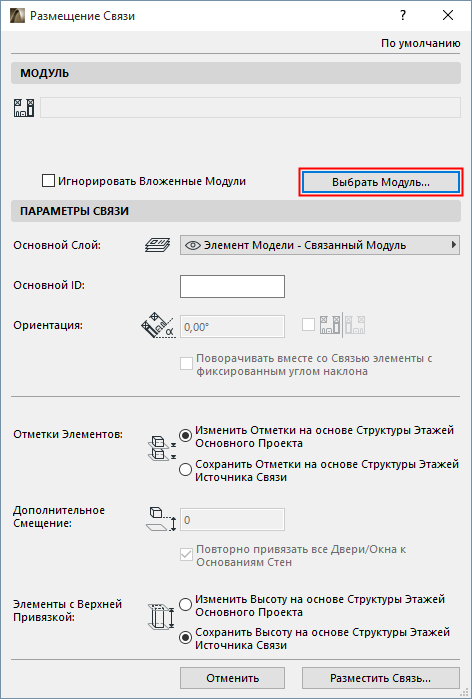

Если ни одна Связь еще не была размещена в проекте:
•Нажмите кнопку Выбрать Модуль для выбора файла.

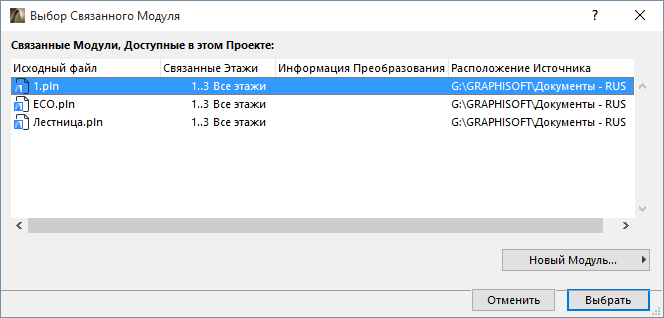

В открывшемся диалоге Выбора Связанного Модуля отображаются все Связанные Модули (если они уже присутствуют в проекте) с информацией о связанных этажах и расположении исходных файлов.
Для IFC-модулей в столбце Информации Преобразования указываются файлы Шаблона и Транслятора, использованные для импорта файла в ARCHICAD.
См. также Связывание IFC-файла.
3.Выполните одно из следующих действий:
◦Выберите один из модулей, присутствующих в проекте или

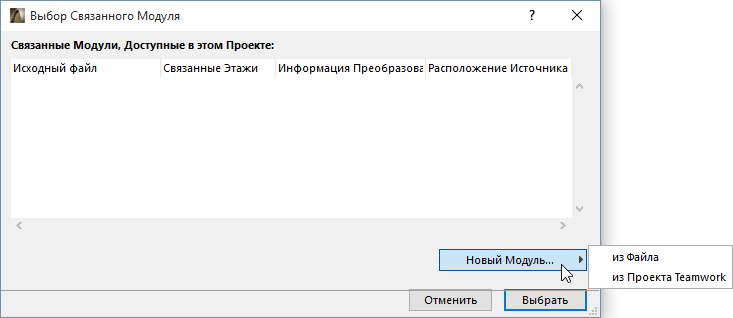

◦Нажмите кнопку Новый Модуль для добавления нового Связанного Модуля в текущий проект.
Если вы нажали кнопку Новый Модуль:
Выберите источник для новой связи: либо Из файла, либо Из проекта Teamwork.
◦Из файла: При этом открывается диалоговое окно выбора файла. Укажите путь к файлу, который должен использоваться в качестве модуля.
◦Из проекта TeamWork: В открывшемся диалоге выберите файл проекта Teamwork. Вы должны выбрать BIMcloud/BIM Сервер, выполнить вход, а затем выбрать нужный проект.
Примечание: Версия проекта Teamwork должна совпадать с версией файла Основного Проекта.

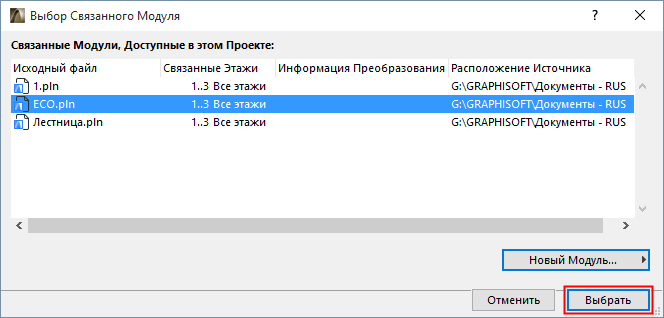

4.Нажмите кнопку Выбрать.
5.Если выбранный файл PLN или MOD содержит несколько этажей, то будет открыт диалог Выбора Этажа.
Примечание: Диалог Выбора Этажа не открывается при размещении IFC-модулей, так как в этом случае импортируются все этажи. См. также Связывание IFC-файла.
Выберите один из двух вариантов:
◦Один Этаж: Выберите из списка этаж, который хотите разместить в виде Связи.
◦Все Этажи (Вся Модель): В Основном Проекте будут размещены все этажи Исходного Файла.
6.Нажмите кнопку OK.
7.Нажмите кнопку Выбрать, чтобы вернуться в диалог Размещения Связи. Присутствующие здесь элементы управления позволяют:
◦настроить Основной Слой и Ориентацию;
◦назначить Основной ID (при желании);
◦настроить Отметки Элементов и их Верхнюю Привязку.
Для получения дополнительной информации см. Параметры Связи.
8.Нажмите кнопку Разместить Связь.

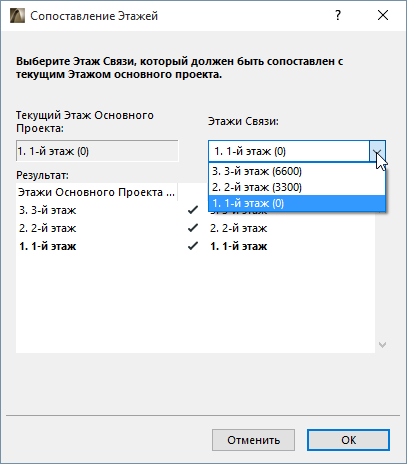

9.Сопоставление Этажей (для многоэтажных Связанных Модулей):
В диалоге Сопоставления Этажей выберите этаж модуля, который должен быть размещен на текущем этаже Основного Проекта.

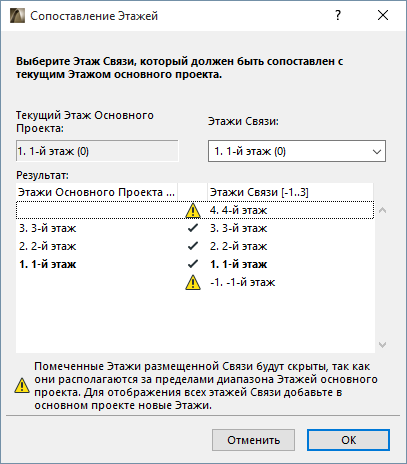

Если вы попытаетесь разместить многоэтажный модуль в Основном Проекте, содержащем меньше этажей, чем Исходный файл, то этажи модуля, располагающиеся за пределами диапазона этажей Основного Проекта, отображаться не будут.
Чтобы устранить это несоответствие, добавьте в Основном Проекте недостающие этажи.
10.Нажмите кнопку OK для размещения Связи.
При выборе IFC-файла:
См. Связывание IFC-файла для получения информации о дополнительных параметрах размещении IFC-связей.
