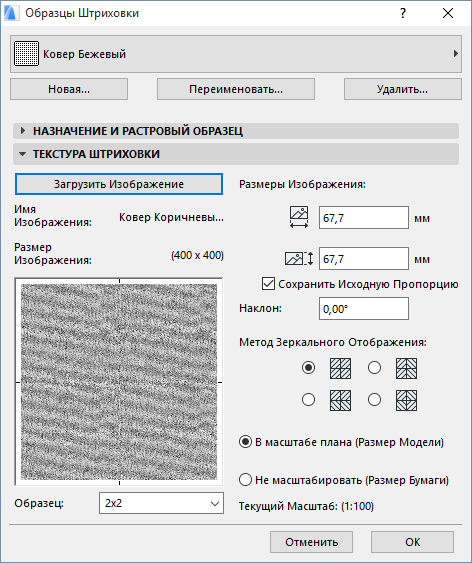

Эта панель появляется при создании или редактировании Штриховки-рисунка в Диалоговом Окне Образцов Штриховки, активируемом с помощью команды (Параметры > Реквизиты Элементов > Образцы Штриховки).
Для получения дополнительной информации, см. Создание и редактирование штриховки-рисунка.
Загрузить Изображение. Нажмите эту кнопку, чтобы открыть диалог загрузки графического файла. Выберите изображение в загруженной библиотеке или нажмите кнопку Загрузить Другой Рисунок, чтобы указать иное место расположения файла.
Имя Изображения. Здесь указывается имя загруженного графического файла.
Размер Изображения. Здесь приводится размер графического файла в пикселах.
Размеры Изображения. Укажите здесь нужные размеры рисунка по горизонтали и вертикали.
Сохранить Исходную Пропорцию. Отметьте этот маркер для сохранения соотношения сторон изображения.
Наклон. Укажите здесь угол наклона изображения относительно горизонтали.
Метод Зеркального Отражения. Установите переключатель в положение, наиболее подходящее для тиражирования изображения.
Для определения взаимосвязи между штриховкой и масштабом проекта воспользуйтесь присутствующим ниже переключателем.
•В масштабе плана (Размер Модели). Выберите этот вариант, чтобы при каждом выводе текущий образец штриховки отображался в том же масштабе, что и модель.
Примечание: Это позволяет избежать ситуаций, при которых масштаб проекта отличается от масштаба образца штриховки, что может привести к искажениям.
•Не масштабировать (Размер Бумаги). Чтобы штриховка этого образца выводилась на экран, принтер, плоттер фиксированного размера независимо от масштаба вывода, выберите этот вариант.
Образец. В этом выпадающем меню выбирается количество образцов штриховки, отображаемых в окне Предпросмотра.
