栅格捕捉功能(Alt+S)可使元素图表对齐更精确，即便在低缩放水平上也一样。栅格捕捉激活后，光标会捕捉到建筑栅格或捕捉栅格上的节点。
激活捕捉栅格
执行下列其中一个操作：
•从 视图 > 捕捉栅格选项：选择 捕捉捕捉栅格 或捕捉建筑栅格。
•使用标准工具条中栅格菜单或坐标框上的捕捉到捕捉栅格 或 捕捉到建筑栅格 。

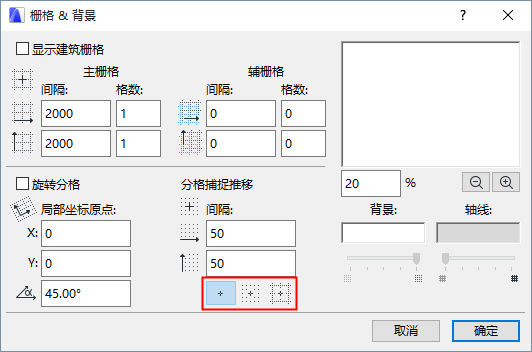

•在视图> 栅格&编辑平面选项> 栅格&背景中选择三个捕捉按钮中的一个。
–不捕捉
–打开对捕捉格栅的捕捉
–打开对结构格栅的捕捉
使用Shift+S 快捷键在这三个选项中切换。
•使用视图>捕捉栅格菜单命令。捕捉功能将使用最后使用的栅格类型，结构或捕捉栅格。（快捷键：Alt+S）
执行下列其中一个操作：
•使用Alt+S快捷键
•使用视图>捕捉栅格菜单命令（取消切换的活动状态）。
