转换变形体: 箱形拉伸一个变形体

从一个已选变形体的弹出式小面板里使用这个命令,由其边界框拉伸整个变形体。

1。选择一个变形体,

2。从弹出式小面板里,选择 箱形拉伸 命令。

围绕变形体,出现一个边界框。


3。点击边界框的一个边、面或节点,

带有三个选项的 “拉伸” 小面板出现,

4。从这三个拉伸选项中选择一个: 拉伸, 从中心拉伸, 或者 斜拉

5。然后拖拽,改变这一变形体。

拉伸效果取决于点击的是边界框的什么部分,有以下不同结果:

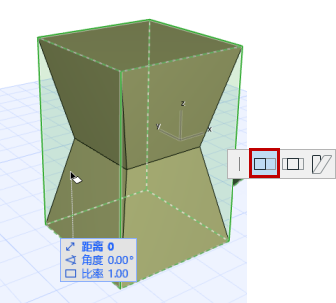

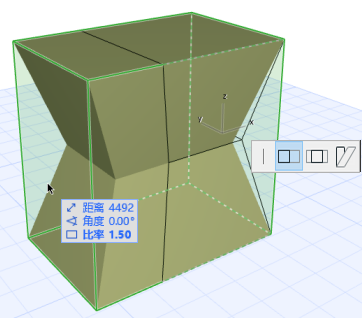

简单的 拉伸 (点击边界框的表面):

box_stretch_face_normal_1.png     box_stretch_face_normal_2.png

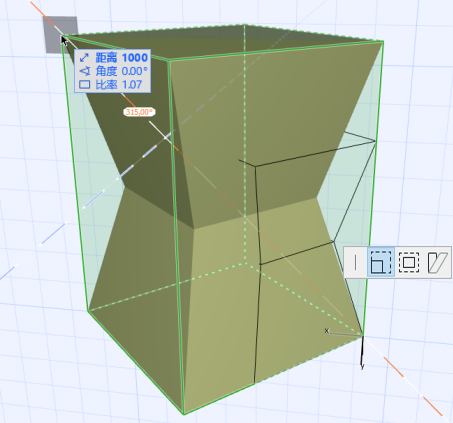

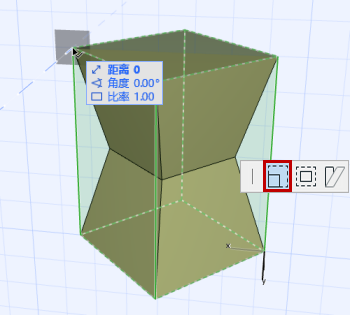

简单的 拉伸 (点击边界框的节点):

box_stretch_node_normal_1.png     box_stretch_node_normal_2.png

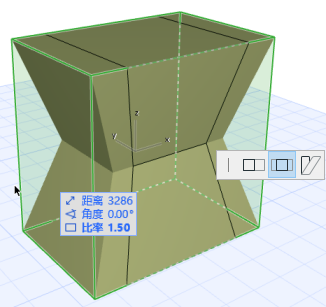

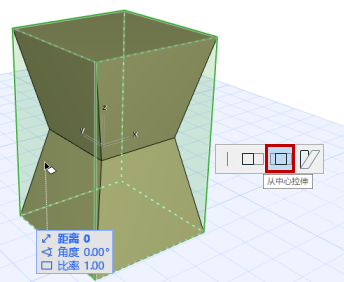

从中心拉伸 (点击边界框的表面):

box_stretch_face_center_1.png     box_stretch_face_center_2.png

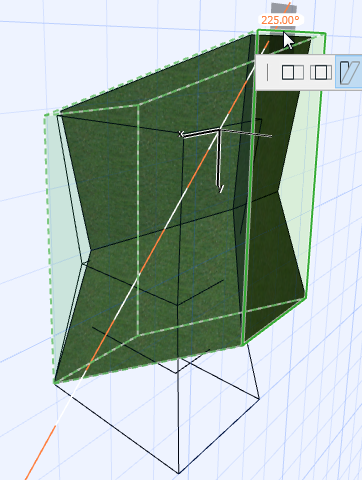

斜拉:

skew_1.png     skew_2.png
