可用DXF和DWG格式，在ARCHICAD中保存或发布项目视图或布图。（从清单、索引或列表视图中不能保存DWG）。
关于以DWG/DXF格式输出设置发布器集的信息，参见 发布器功能。
要仅保存部分视图，使用选取框限定项目。另存为将仅保存选取框内部的部分。
注意：如果正在AutoCAD中工作，并将原来从ARCHICAD保存的DWG打开，则可能出现一个警告。但应该继续下去，并用已在AutoCAD保存的DWG工作－应该不会出现稳定性问题。

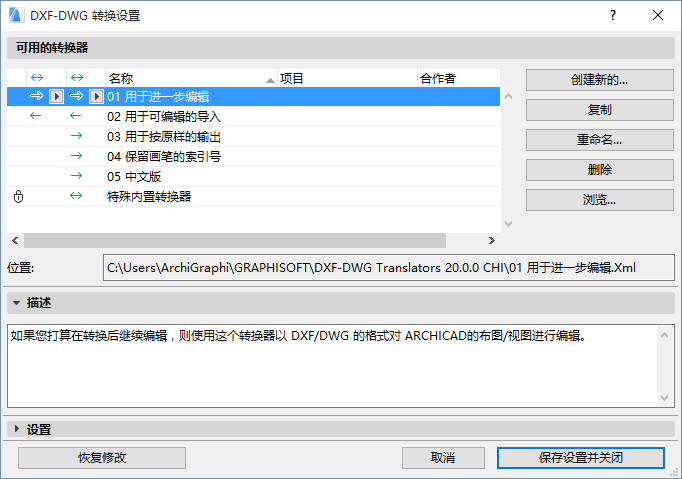

当保存目录对话框出现时，选择需要的格式（DXF或DWG）并且输入要保存文件所使用的名称。保存对话框中的转换器字段列示了大多数情况（如"按原样输出"）都用到的默认转换器。如果不知道使用哪一个默认转换器，选择设置来打开DXF－DWG转换设置对话框。顶部列出的每一个默认转换器都在描述字段作了简短的描述。
更多说明，参见DXF-DWG转换设置。
简单的ARCHICAD元素转换成相应的AutoCAD实体：
•热点到点，
•线（无箭头）到线，
•圆到圆，
•弧（无箭头）到弧，
•椭圆到椭圆，
•椭圆弧（无箭头）到椭圆弧，
•文本到多行文本，
•填充到图案填充，
注意：墙、柱及图库部件中的填充也可以用相同的方式处理。
•图片到图像，
•标注（所有种类）到标注。
注意：ARCHICAD和AutoCAD的标注都有不同方面要配置的外观，因此标注会经常不同地出现。与标注线相关的标注文本的可能位置是最明显的区别。
箭头使这些元素（线和弧）成为"复杂元素"。
复杂元素：它们的图形细节由多个AutoCAD实体组成。除非选择了"分解复杂ARCHICAD元素"，否则它们每个都被绘制成图块，并在实体部分当中放置插入。
•墙：它们被绘制成名为WALL_<n>的图块，n是墙元素的索引。块包含可视的轮廓线，填充（见多边形填充的注释），门窗的参考及附加标签。如果存在参考的话，那么门窗参考后面可能跟着它们的窗块尺寸参考及附加标签参考。
注意：弧线墙的轮廓不是弧形，但多义线是由直线段组成。
•柱是在名为COLUMN_<n>的块中绘制的，在那里n是柱元素的索引。块包含可视的轮廓线，填充（见多边形填充的注释）和块参考和附加标签。
•窗是在名为WINDOW_<n>的块中绘制的，在那里n是窗元素的索引。
•门是在名为DOOR_<n>的块中绘制的，在那里n是门元素的索引。
•对象是在名为OBJECT_<n>的块中绘制的，在那里n是对象元素的索引。
•光线是在名为LIGHT_<n>的块中绘制的，在那里n是光线元素的索引。
窗、门、对象和光线注释：如果图库部件中不包括任何2D脚本，那么这可能有8种不同表现，这取决于”统一画笔“、”使用符号线型“和可能的镜像状态。因此这类图库部件不可能拥有多过8个被输出的块。其他（带有2D脚本）可能会拥有任意数目的不同外观，它们将和在输出的平面图中出现的外观拥有数目相同的块。
因为不止一个例子会共享同一个细节块，所以附加的标签是不会被放入这些块中－它们紧跟着块参考。
•板在名为SLAB_<n>的块中绘制，在那里n是板元素的索引。块中含有轮廓，多边形洞口，和加标签的块参考。
•屋顶在名为ROOF_<n>的块中绘制，在那里n是屋顶元素的索引。块中含有轮廓，多边形洞口，和加标签的块参考。
•梁在名为BEAM_<n>的块中绘制，在那里n是梁元素的索引。块中含有轮廓，多边形洞口，和加标签的块参考。
•网面在名为MESH_<n>的块中绘制，在那里n是网面元素的索引。块中含有轮廓，多边形洞口，网面层高线，及附加标签的块参考。
•区域在名为ZONE_<n>的块中绘制，在那里n是区域元素的索引。块中含有前景填充、区域标记及附加标签的块参考。
注意：由于默认的区域填充颜色是浅彩色，而AutoCAD的颜色集不包含相应颜色，因此它们全部以RGB匹配为浅灰色。如果愿意，可以选择一种饱和色（如红色或黄色）作为区域填充颜色，蓝色或黑色作为区域标记颜色。
•相机及相机集是无法输出的。
DXF-DWG插件依靠AutoCAD字体的可用性－包括SHX字体。在转换过程中插件会显示信息要求使用这些字体。
如果无法使用这些字体，那么可能是文本格式出现了问题（比如不正确的分行方式）。建议使用自AutoCAD用户处得到的AutoCAD包中的SHX字体文件 （尽管由于所有权的原因，这些字体在ARCHICAD中无法使用，但是AutoCAD用户还是被允许，甚至被鼓励广泛使用它们）。SHX字体的TrueType版本同样也可在AutoCAD包中找到。
一旦得到了字体，就请为它们建立一个单独的文件夹。当插件需要SHX字体文件时，请从该文件夹中选择它。如果没有找到所须的字体，那么可以另行选择 （在这种情况下转换结果肯可能会不同）。一旦向插件显示了文件夹，它就会在此文件夹中进行自动搜索（新建子文件夹除外）需要的SHX字体文件。
TrueType字体的注释：在Windows和Mac中使用ARCHICAD的TrueType字体毫无问题。（Mac用户应该将TrueType字体文件拷贝到系统驱动程序的图库/字体文件夹中）。
注释：字体与 形状：AutoCAD不仅将SHX文件作为字体使用，还将它们用于其他用途。复杂线型将形状插入它们的式样中。这些形状可能会以简单符号形式被添加到图形中。如果选择了此类SHX代替字体，可能会产生问题－因此当插件要求查找一个SHX文件时，如果无法保证所找到的SHX文件是正确的类型的话，请使用"跳过"选项。所需的文件名应该提示所须的类型－字体或形状。
属性清理
当将一个ARCHICAD文件保存为DWG时，仅那些在项目中实际使用的ARCHICAD属性被保留。此为自动过程，目的是为缩小文件大小。
