Přepracovaný lehký obvodový plášť
Renovovaný nástroj Lehký obvodový plášť poslouží jako silný nástroj ve středně velkých až velkých architektonických kancelářích. Zaměřili jsme se na vylepšení nástroje v oblasti navrhování, aby byla práce s ním jednoduchá a zábavná.
Cílem byly metody zadávání, flexibilní nastavení schématu, lepší používání a aktualizace obsahu.
Snadné vytváření vlastního vzoru lehkého obvodového pláště
•Začněte v režimu úprav prázdného LOP (dostupný jako Oblíbené) a ve 3D, řezu/pohledu nebo půdorysu nakreslete libovolné rámy. Automaticky budou přibývat a zase mizet dočasné dělící čáry.
•Zapněte rozhraní vzoru: obrys přesuňte, natáhněte nebo upravte tak, aby vznikl váš požadovaný vzor. Jakmile úpravy dokončíte, vzor i počátek lehkého obvodového pláště bude přemodelován podle toho, co jste nakreslili uvnitř rámečku.

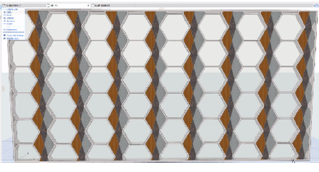

•Vzor doladíte na úrovni rámů a panelů, nakonec bude použitý na celém lehkém obvodovém plášti (nebo segmentu).
Flexibilní nastavení vzoru
Vzor lehkého obvodového pláště můžete nastavit intuitivněji, než kdy dříve:
•Samostatně pro řádky i sloupce můžete nastavit pevné rozměry, počet částí a nejlepší dělení.
•Sloupce a řádky: nastavte, jakou částí má být vzorec ukončen
•Pokud použijete vzor s pevnými rozměry, můžete nastavit, jakým způsobem má být řešen “zbytek” segmentu lehkého obvodového pláště
•Počátek LOP můžete nastavit v obou směrech číselně
•Při vytváření nebo úpravách lehkého obvodového pláště můžete využít přichytávání kurzoru a snadno tak vytvořit LOP s přesným počtem sloupců
•Můžete vytvářet rozdělené, sloučené a odstraněné panely a rámy - vše na úrovni vzoru
•Diagonální rámy lze vytvořit na úrovni vzoru (omezení: jeden diagonální rám na jednu buňku). Jako ukázkové příklady poslouží přednastavená oblíbená schémata.
2D zobrazení: Volby zobrazení modelu pro úroveň detailů
•Nastavte úroveň detailů pro každý typ prvku. Lehký obvodový plášť můžete zobrazit např. s rámy s obdélníkovým (jednoduchým) průřezem a panely pouze s jednoduchou rovinou (schématicky), nebo vše zobrazit s plnými detaily, kromě doplňků, které budou zobrazeny zjednodušeně.
•Schématická úroveň detailů stále zachovává čáry otevření dveří a oken
Lehký obvodový plášť s plnými detaily
Detailní rámy/panely, doplňky zjednodušené
Schématické zobrazení LOP (půdorys)
Schématické zobrazení LOP (3D/pohled)
Aktualizovaný obsah pro lehký obvodový plášť
•Můžete vytvořit libovolný počet tříd rámů a panelů
•Všechny třídy můžou být použity už na úrovni vzoru
•Prvky můžete podle tříd popisovat příkazem Popsat komponenty prvku (dříve Popsat členy lehkého obvodového pláště)
•Nastavení stavebního materiálu bylo přesunuto ze systémové úrovně do úrovně rámů/panelů, takže každá třída může mít vlastní stavební materiál
Chytré průsečíky rámů
V libovolném průsečíku tří a více rámů (např. v šestiúhelníkovém nebo trojúhelníkovém vzoru) je správná geometrie rámů automaticky generovaná ARCHICADem.
Editovatelné 2D zobrazení (hybridní režim půdorysného symbolu)
•Představujeme hybridní režim zobrazení půdorysu - namísto kompletního symbolického nebo standardního.
•Nový režim pro zobrazení v řezu: kombinuje standardní režim zobrazení se symbolickým zobrazením panelů (podobně jako u symbolického zobrazení dveří a oken ve standardních zdech).
•Nezávislé nastavení pro prvky v řezu, pohledu a nad řezem. Jeden lehký obvodový plášť může být zobrazen například standardně pod řezem, symbolicky nad řezem a standardně se symbolickými panely v řezu.
•Knihovní prvky lehkého obvodového pláště (rámy, panely, dveře, okna, doplňky) byly přepracovány a rozšířeny o nastavení úrovně detailů.
Nový GDL obsah pro lehký obvodový plášť
•Úrovně detailů dveří a oken lehkého obvodového pláště se nyní více podobají běžným oknům a dveřím
•Dveře a okna lehkého obvodového pláště nyní používají stavební materiály (namísto výplní a per řezu a povrchových materiálů)
•Nový prvek Polygonální okno: nové otevíravé okno, které se dokáže přizpůsobit libovolnému tvaru panelu (např. šestiúhelník, osmiúhelník nebo lichoběžník)
•Nový Profilový rám: rámy a krytky používají profily (nastavené ve Správci profilů)
•Nový panel s profilovou hranou: na obvodu panelu používá vytažený profil (nastavený ve Správci profilů). Lze nastavit také sendvičovou strukturu panelu.
•Řešení rohových panelů: představujeme 6 nových typů rohových panelů.
