Průniky prvků na základě priorit

Převod z ARCHICADu 16 a starších

Vylepšená metoda průniků konstrukcí umožňuje nastavení priority stavebních materiálů u všech konstrukčních prvků - včetně jednovrstvých i vícevrstvých, popř. vlastního profilu.

Implicitní převod: Průniky konstrukcí budou zachovány pomocí "metody starších verzí"

Pokud převedete starší soubor do ARCHICADu 22, bude pro průniky prvků implicitně aktivována "metoda starších verzí", aby byl zachován vzhled vašeho modelu. To znamená, že nezaznamenáte žádné změny po stránce průniku konstrukcí.

Poznámka: Pokud vytvoříte nový soubor ze šablony, je volba "Použít metodu průniků prvků modelu ze starších" vypnutá a průniky budou fungovat na základě nové metody ARCHICADu 17.

V tomto režimu se automatické napojování vycházející z priorit stavebních materiálů nezobrazí ve 3D. Budou použity metody napojování z ARCHICAD 16 a starších verzí. Tuto volbu můžete využít při práci na starších projektech, abyste měli jistotu, že stávající průniky konstrukcí budou ponechány beze změny.

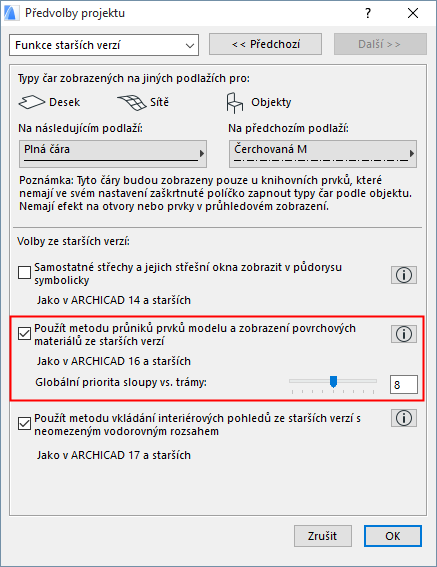

Metodu průniků starších verzí můžete nastavit v menu Volby > Předvolby projektu > Funkce starších verzí.

Atribut stavební materiál bude používán i v režimu funkce starší verze, ale průniky podle priorit se ve 3D zobrazovat nebudou (kromě zdí, ty se budou chovat jako v ARCHICADu 16 a starších verzích). V tomto režimu nebudou zobrazeny ani povrchové materiály jednotlivých stavebních materiálů. Bude zobrazen pouze materiál celého prvku - na úrovni nastavení prvku.

Pro informaci, jak tato metoda ovlivní průniky různých konstrukčních prvků, klikněte na tlačítko informace v pravé části dialogového okna.

Při VYPNUTÍ voleb ze starších verzí nebudou napojení kolidujících prvků vyčištěna automaticky. Nicméně prvky nově vložené pomocí postupů popsaných výše, budou začištěny podle nového principu. Díky tomu můžete pracovat na projektu ze starší verze, který bude zachován, a zároveň využívat výhod nového systému napojování konstrukcí.

Jak aktivovat novou funkci průniků konstrukcí v ARCHICADu 22 (vypnout metodu starších verzí)

Novou metodu průniků konstrukcí aktivujete vypnutím volby "Použít metodu průniků prvků modelu starších verzí" v okně Předvolby projektu > Funkce starších verzí.

Po aktivaci této nové metody se může vzhled průniků konstrukcí změnit. Doporučujeme tedy zkontrolovat model, případně provést nezbytné opravy a také prověřit předchozí úpravy, které již nemusí být nezbytné (např. úpravy průniků konstrukcí 2D kreslením).

Průniky, ve kterých nejsou kolize geometrických prvků, budou začištěny automaticky. Pokud chcete vytvořit takové automatické průniky, pomůže vám řada funkcí, které zajišťují správné fungování tohoto systému.

Viz Typy pro lepší průniky konstrukcí v převáděných projektech.

Nově vložené prvky pomocí postupů popsaných výše, budou začištěny podle nového principu.

Typy pro lepší průniky konstrukcí v převáděných projektech

Pokud jste převedli starší projekt do ARCHICADu 22 a chcete použít novou metodu průniků v původním modelu, pročtěte si následující kapitolu s technikami a funkcemi pro optimalizaci průniků konstrukcí.

Viz Jak zajistit, aby se kolidující prvky správě začistily.

Více informací naleznete také v tématu Průniky prvků.
