Šikmé zdi a sloupy lze ve 3D pohledech a řezech natáhnout a/nebo upravit jejich úhel sklonu pomocí příkazů malé paletky. (Sloupy lze upravovat rovněž v půdorysných pohledech.)
Ve 3D můžete:

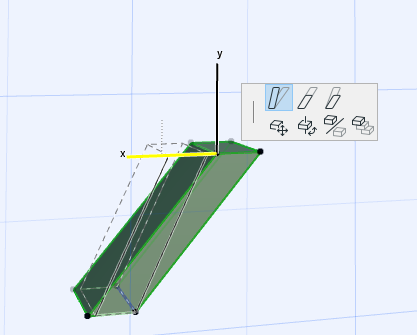

•Naklonit svislou zeď/sloup nebo změnit úhel sklonu šikmé zdi/sloupu výběrem rohového bodu (u zdi) nebo středu horní roviny sloupu a jeho přesunutím podél horizontální roviny. (Použijte příkaz Modifikovat úhel v malé paletce.)
Poznámka: Zeď, jejíž referenční čára je uprostřed, nelze naklonit.

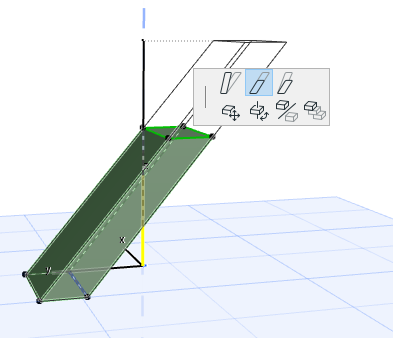

•Natáhnout šikmou zeď/sloup přesunutím horní nebo dolní hrany nahoru nebo dolů v rovině zdi (U zdí použijte příkaz Protáhnout šikmou výšku, u sloupů Protáhnout výšku s pevným úhlem z malé paletky.)

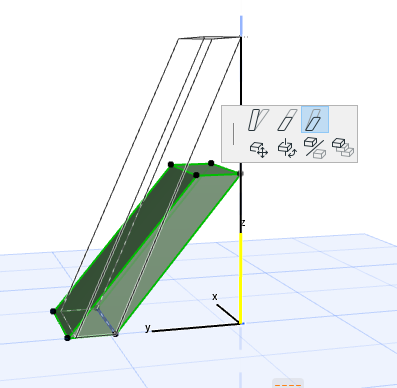

•Natáhnout šikmou zeď/sloup svisle. (Použijte příkaz Natáhnout výšku v malé paletce.) Při změně výšky zdi zůstává tloušťka zdi stejná, ale úhel sklonu se příslušným způsobem přizpůsobí.
V okně řezu můžete použít stejné funkce. (“Modifikovat Úhel sklonu” je možné pouze pokud je referenční čára zdi kolmá k čáře řezu.) V takovém případě můžete, v okně řezu, sklon zdi měnit pomocí jejího odsazení uvedeného v informátoru v poli "Vzdálenost“.

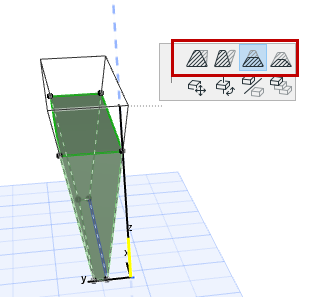

Úpravy dvojitě šikmé zdi

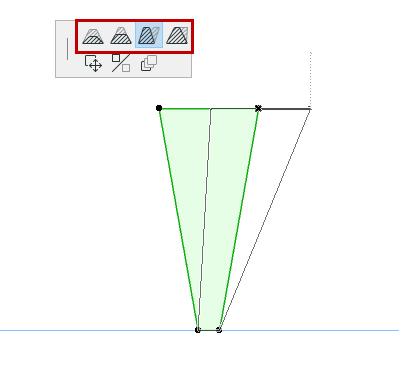

Dvojitě šikmou zeď můžete ve 3D okně nebo v řezu upravovat čtyřmi různými způsoby:

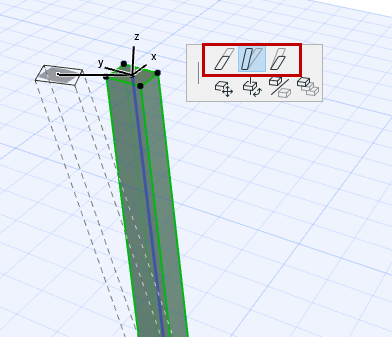

Úprava šikmého sloupu
Úhel sklonu sloupů lze graficky upravovat v půdorysu i ve 3D.
