Sloupy v ARCHICADu se skládají ze dvou komponentů: jádro nesoucí zátěž a volitelný obklad používaný pro simulaci ochrany proti ohni nebo libovolný druh obkladu okolo jádra.
•Obklad má vlastní stavební materiál, takže i vlastní prioritu průniků.

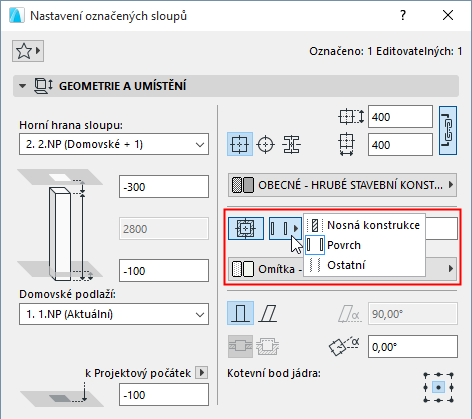

•Obklad může být také nastavený jako “nosná vrstva”, “povrch” nebo “ostatní”.
Nastavení částečného zobrazení konstrukce pak bude toto nastavení zohledňovat ve 2D i 3D zobrazeních.
Viz Částečné zobrazení konstrukce.

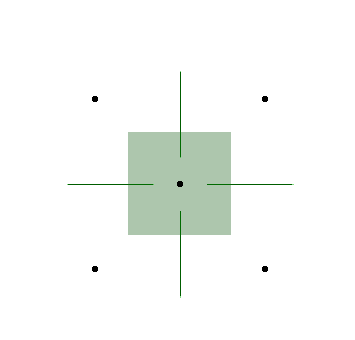

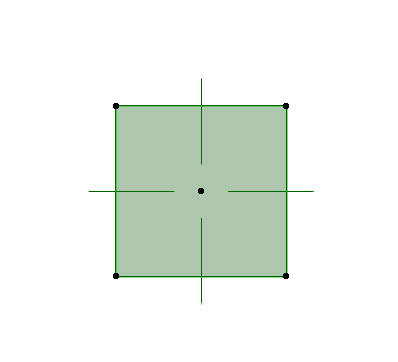

Sloup s obkladem a různým nastavením částečného zobrazení konstrukce. Obklad je nastaven jako “povrch:”

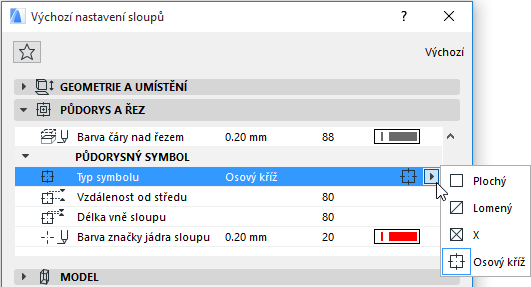

Možnosti značek půdorysu (v nastavení nástroje Sloup v panelu Půdorys a řez) určují značky kříže sloupů (obyčejný, lomený, X nebo osový kříž).
Zobrazení půdorysného symbolu sloupu můžete zapnout nebo vypnout na úrovni zobrazení volbou Symbol sloupu v menu Dokument > Volby zobrazení > Volby zobrazení modelu.
