Rozdělení tabulky na další výkresy

Poznámka: Tato funkce je dostupná také u indexů projektu vložených do výkresu.

Pokud se tabulka, umístěná na výkres pomocí kresby, nevejde na jeden výkres, použijte tuto funkci, která rychle a jednoduše rozdělíte tabulku na více výkresů, aby bylo možné celou tabulku jednoduše publikovat.

Tato volba je možná pouze u kreseb vytvořených tabulek prvků a indexů projektu.

1.Nejdříve použijte příkaz Změnit strukturu tabulky, a upravte obdélník obrysu tabulky, aby se vešel na výkres.

Viz Změna struktury tabulky, aby se vešla do výkresu.

2.Aktivujte volbu Rozdělit kresbu na další výkresy na panelu Rámeček v nastavení kresby. Jakmile do výkresu vložíte kresbu tabulky prvků, stane se toto zaškrtávací políčko aktivním. (Kresby s jakýmkoliv jiným zdrojem, mají políčko zašedlé.)

3.ARCHICAD nyní vytvoří potřebný počet výkresů pro zobrazení veškerého obsahu tabulky.

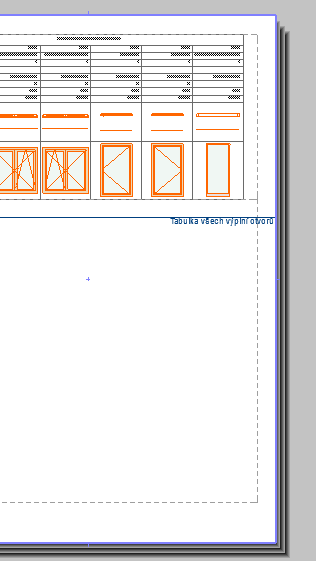

V tomto případě, byl do výkresu vložena seznam oken. Funkce rozdělení kresby vložila celý seznam oken do tři stran výkres. Výkres je v okně znásoben, aby bylo patrné že se skládá z více stránek:

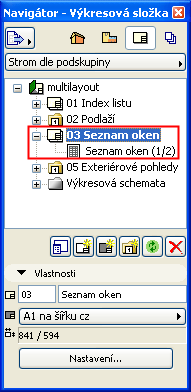

Ve výkresové složce navigátoru je zobrazen pouze jeden výkres, ale má ikonu “více stránek” oproti ikoně jednoduchého výkresu, a za jménem kresby uvádí počet výkresů použitých pro tuto kresbu.

Pokud okno výkresu zobrazuje rozdělenou kresbu do více výkresů, obsahuje záhlaví okna rozsah počtu výkresů, na kterých je kresba zobrazena.

Ve výkresové složce, se můžete mezi stránkami výkresu obvyklým způsobem pomocí šipek na spodní liště okna výkresu.
