Zobrazování prvků na podlažích ovlivňují volby v seznamu Zobrazit na podlažích na panelu Půdorys a řez v nastavení nástroje. Vyberte, jestli se má prvek zobrazovat na všech podlažích, do kterých zasahuje, nebo jenom na vybraných podlažích.
Dostupná volba “Zobrazit na podlažích” se liší v závislosti na konstrukčním prvku, jak je probráno níže.

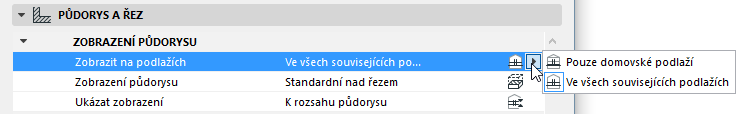

Zeď, lehký obvodový plášť, sloup:
•Všechna související podlaží: Prvek bude zobrazený a editovatelný ve všech podlažích, která protíná. Ve většině případů to bude preferovaná volba.
•Pouze domovské podlaží: Prvek se zobrazí pouze ve svém domovském podlaží.
Viz Domovské podlaží.

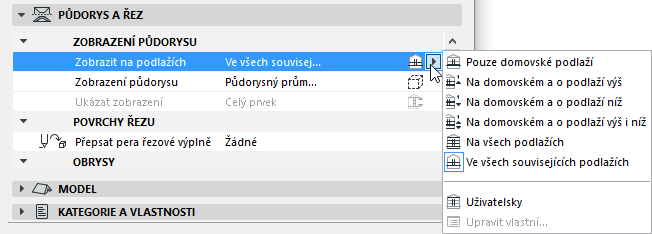

Střecha, morf, skořepina
•Pouze domovské podlaží: Prvek se zobrazí pouze ve svém domovském podlaží. (Pokud je prvek nakreslen tak, že fyzicky neprotíná své domovské podlaží, je jediným způsobem, jak ho v půdorysu zobrazit, nastavení Zobrazení půdorysu na jednu ze symbolických voleb: Obecný řez, Pouze obrysy, Půdorysný průmět nad řezem.)
•Na domovském a o podlaží výš a/nebo níž: Prvek bude zobrazen ve svém domovském podlaží a také o jedno podlaží výš a/nebo níž.
•Všechna podlaží: Obrys prvku - bez ohledu na jeho skutečné umístění - bude zobrazen v každém podlaží projektu.
•Všechna související podlaží: Prvek bude zobrazený a editovatelný ve všech podlažích, která protíná.
•Vlastní: Tuto volbu vyberte, pokud chcete nastavit vlastní kombinaci zobrazení obrysu a výplně prvku. Zobrazit na podlažích: Okno Vlastní nastavení vám umožňuje nastavit volby obrysu a výplně prvku pro jednotlivá podlaží samostatně. (Když nastavíte toto vlastní nastavení, použijte volbu Upravit vlastní, abyste jej mohli editovat.)

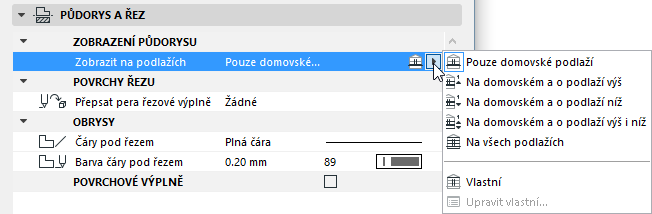

Deska, síť
Pro desku nebo síť jsou dostupné tyto možnosti. (Jelikož se nejedná o vícepodlažní prvky, není zde dostupná možnost na všech souvisejících podlažích):
•Pouze domovské podlaží: Deska nebo síť bude zobrazena pouze na svém domovském podlaží.
•Na domovském podlaží a o podlaží výš a/nebo níž:
•Všechna podlaží: Obrys celé desky nebo sítě bude zobrazen na všech podlažích v projektu.
Viz také Typy čar pro konstrukční prvky zobrazené na různých podlaží.
•Vlastní: Tuto volbu vyberte, pokud chcete nastavit zvláštní kombinace zobrazení obrysu a výplně desky nebo sítě. Zobrazit na podlažích: Vlastní nastavení, ve kterém můžete nastavit volby obrysu a výplně střechy pro jednotlivá podlaží samostatně. (Když nastavíte toto vlastní nastavení, použijte volbu Upravit vlastní, abyste jej mohli editovat.)

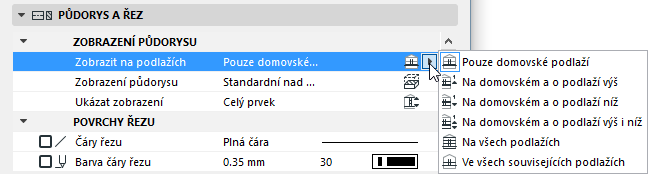

Schodnice
Pro trámy jsou dostupné tyto možnosti:
objekty

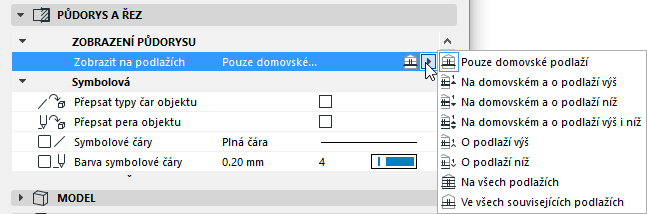

Objekty mají unikátní volby zobrazení: O podlaží výš a O podlaží níž. Touto volbou můžete nastavit, aby se tyto prvky nezobrazovaly v jejich domovském podlaží.
Schodiště a zábradlí
Zobrazení schodišť a zábradlí se řídí nastavením Voleb zobrazení modelu a jejich vlastním nastavením.
Viz oddíl Zobrazení půdorysu/Půdorys stropu (nastavení Schodiště) a Volby zobrazení modelu pro Schodiště.
Typy čar pro konstrukční prvky zobrazené na různých podlaží
Desky sítě a některé knihovní prvky: Obrys prvku se na ostatních podlažích zobrazí pomocí typu čáry vybraného v okně Volby > Předvolby projektu > Funkce starších verzí.
