Určení rozsahu zobrazení prvku (Ukázat zobrazení)

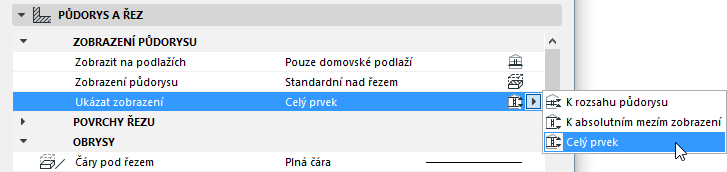

Nabídka voleb Ukázat zobrazení slouží pro nastavení rozsahu zobrazení vícepodlažních prvků (zeď, lehký obvodový plášť, sloup, trám, střecha). Tento ovládací prvek je tedy dostupný, jen když je Zobrazení půdorysu nastaveno (pomocí nabídky Zobrazení půdorysu) na „Standardní“ nebo „Standardní nad řezem“.

•Celý prvek (implicitní nastavení): Prvek se zobrazí na všech odpovídajících podlažích.

Můžete se však rozhodnout, že nechcete zobrazit celý prvek.

V takovém případě máte dvě možnosti, jak nastavit jeho zobrazení pomocí Ukázat zobrazení:

1.K rozsahu půdorysu: Zobrazí prvek v rozsahu podlaží (aktuální podlaží plus daný počet podlaží nad ním a pod ním a volitelné odsazení.)

Vyberete-li tuto volbu, prvek se zobrazí v podlažích definovaných jako Relativní rozsah půdorysu (například v určitém počtu podlaží v obou směrech) pomocí příkazů Dokument > Rovina řezu půdorysu.

2.Dle Absolutní meze zobrazení: Nastaví pevné dolní omezení (implicitně Projektový počátek) a potom zobrazí všechny součásti prvku nad tímto omezením.

Možnost k absolutnímu meznímu zobrazení zajišťuje, aby nebyly v půdorysu zobrazovány prvky, které zasahují do daného podlaží, které je definováno absolutní hodnotou (nezávisle na výšce podlaží). Můžete například zadat výšku terénu nebo vody, tak, aby se nic pod danou úrovní v půdoryse nezobrazovalo. Nebo pokud chcete zobrazit střešní terasu, aniž byste zobrazili garáž, která je pod ní, zadejte úroveň terasy jako absolutní úroveň zobrazení.

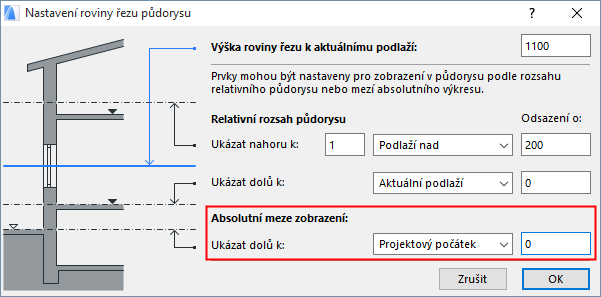

Pokud zvolíte tuto možnost, bude spodní výška zobrazení prvku určena podle nastavení absolutního rozmezí zobrazení z nastavení roviny řezu půdorysu.

V jistých situacích mohou nastavení Rovina řezu půdorysu a Relativní rozsah půdorysu kolidovat:

•Rovina řezu se může nacházet vně aktuálního rozsahu půdorysu (například při velmi malé výšce podlaží ve srovnání s výchozí úrovní roviny řezu). V takovém případě se rovina řezu automaticky přemístí na horní hranici (omezení) rozsahu půdorysu (nebo na dolní hranici, jestliže by rovina řezu spadala pod dolní omezení).

•Dolní omezení rozestupu půdorysu může být vyšší než horní omezení. V tomto případě se bude dolní omezení pokládat za horní i dolní omezení rozestupu půdorysu.
