Parametr
Krátký popis
Dlouhý popis
Odsazení osy trámu
Odsazení referenční čáry
Ve výchozím nastavení je tato hodnota nula (referenční čára prochází pod osou trámu). V nastavení trámu je možné nastavit libovolnou hodnotu odsazení: toto odsazení posune referenční čáru od osy trámu o zadanou hodnotu.
Typ průřezu trámu
Hranatý nebo vlastní profil.
Tvar průřezu trámu definovaný v okně nastavení trámu.
Povrchový materiál konců trámu
Jméno povrchového materiálu obou konců trámu.
Plocha povrchu konců trámu
Plocha obou konců trámu
Výška otvoru trámu
Výška nebo průměr prvního vloženého otvoru v trámu.
Hodnota stejná jako rozměr 2 nebo průměr otvoru na panelu Otvor v nastavení trámu
Úroveň otvoru
Vzdálenost středu prvního vloženého otvoru od hrany trámu
Stejná hodnota jako Umístění na panelu Otvor v nastavení trámu.
Počet otvorů trámu
Celkový počet otvorů v trámu
Šířka otvoru trámu
Šířka prvního vloženého otvoru trámu
Stejná hodnota jako rozměr otvoru 1 na panelu Otvor v nastavení trámu.
Plocha hran otvorů trámu
Celková plocha všech otvorů trámu
Plocha otvorů trámu
Celková plocha otvorů ve trámu vypočtená na jedné straně.
Objem otvorů trámu
Celkový objem otvorů v trámu
Plocha otvorů trámu násobená šířkou trámu.
Povrchový materiál levého povrchu trámu
Jméno povrchového materiálu levého povrchu trámu.
“Levá” a “pravá” strana jsou určeny podle směru referenční čáry trámu. Směr referenční čáry se shoduje se směrem, kterým jste táhli čáru při kreslení trámu.
Plocha levého povrchu trámu
Plocha levého povrchu trámu
redukováno otvory a operacemi s tělesy
“Levá” a “pravá” strana jsou určeny podle směru referenční čáry trámu. Směr referenční čáry se shoduje se směrem, kterým jste táhli čáru při kreslení trámu.

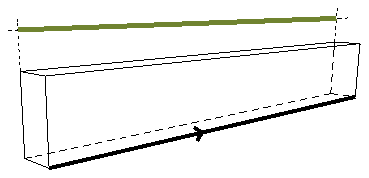

Délka trámu nalevo
Délka trámu na levé straně.
“Levá” a “pravá” strana jsou určeny podle směru referenční čáry trámu. Směr referenční čáry se shoduje se směrem, kterým jste táhli čáru při kreslení trámu.
Délka trámu napravo
Délka trámu na pravě straně.
“Levá” a “pravá” strana jsou určeny podle směru referenční čáry trámu. Směr referenční čáry se shoduje se směrem, kterým jste táhli čáru při kreslení trámu.
Povrchový materiál pravého povrchu trámu
Jméno povrchového materiálu pravého povrchu trámu.
“Levá” a “pravá” strana jsou určeny podle směru referenční čáry trámu. Směr referenční čáry se shoduje se směrem, kterým jste táhli čáru při kreslení trámu.
Plocha pravého povrchu trámu
Plocha pravého povrchu trámu
redukováno otvory a operacemi s tělesy
“Levá” a “pravá” strana jsou určeny podle směru referenční čáry trámu. Směr referenční čáry se shoduje se směrem, kterým jste táhli čáru při kreslení trámu.

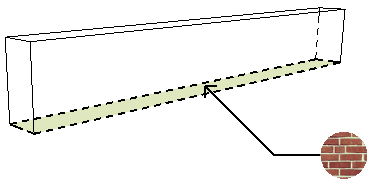

Povrchový materiál spodního povrchu
Jméno povrchového materiálu spodního povrchu trámu.

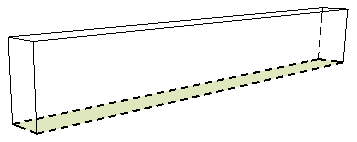

Plocha spodního povrchu
Plocha spodního povrchu trámu
redukováno otvory a operacemi s tělesy
“Levá” a “pravá” strana jsou určeny podle směru referenční čáry trámu. Směr referenční čáry se shoduje se směrem, kterým jste táhli čáru při kreslení trámu.

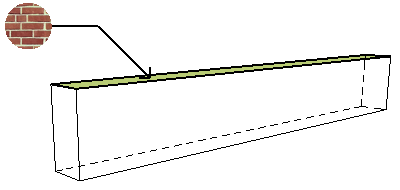

Povrchový materiál horního povrchu
Jméno povrchového materiálu horního povrchu trámu.

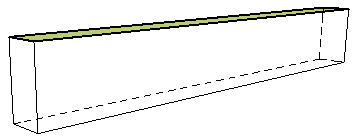

Plocha horního povrchu
Plocha horního povrchu trámu
redukováno otvory a operacemi s tělesy
