Nastavení směru vektorové nebo symbolové výplně
Směr symbolové nebo vektorové výplně můžete ručně nastavit nebo upravit.
Na příkladu je řez sendvičovou stěnou, kde je použita jak vektorová, tak symbolová výplň. Jejich orientaci můžete upravit, aby ve výsledku vypadala lépe.
Jak upravit orientaci výplně prvku

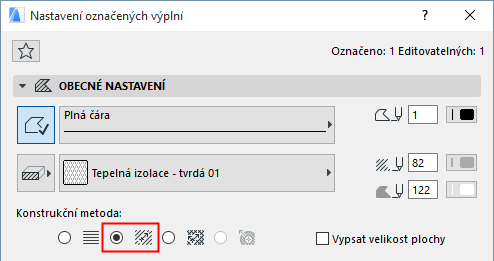

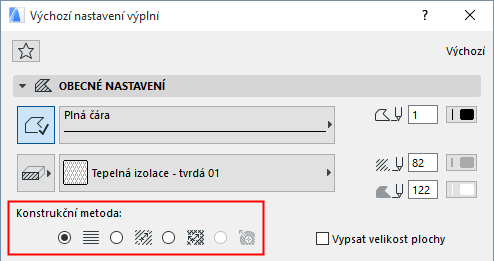

•U prvků vytvořených nástrojem výplň zvolte konstrukční metodu v záložce Obecné nastavení v dialogu nastavení prvku.
•U Zón, které používají vektorovou nebo symbolovou povrchovou výplň, aktivujte tlačítko "Připojit k počátku výplně" v záložce Půdorys v dialogovém okně nastavení prvku.

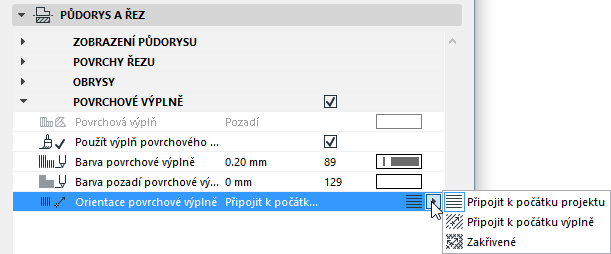

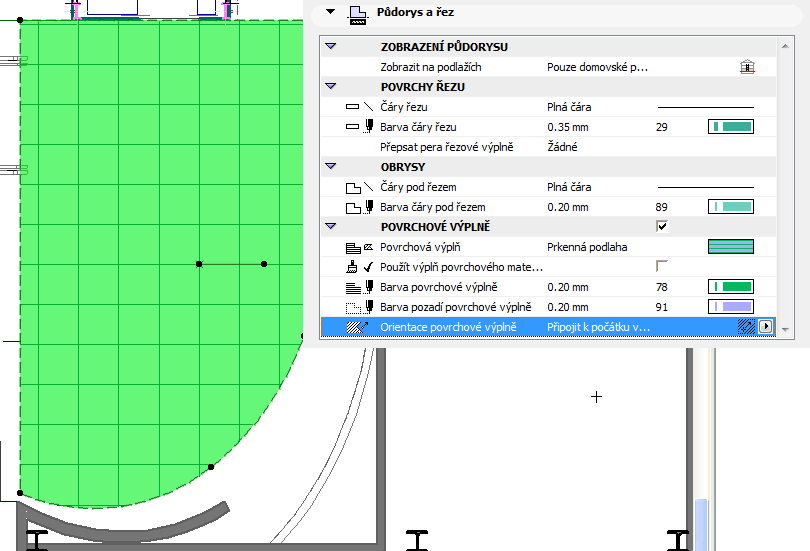

•U povrchových výplní, přiřazených k prvkům sítě, desky, střechy, morfu nebo skořepiny, použijte jednu z metod orientace povrchové výplně v dialogu nastavení prvku.
•U sendvičových prvků a vlastních profilů je orientace výplně definována v použitém stavebním materiálu.
Radiálně deformovaná výplň (pouze symbolová výplň)

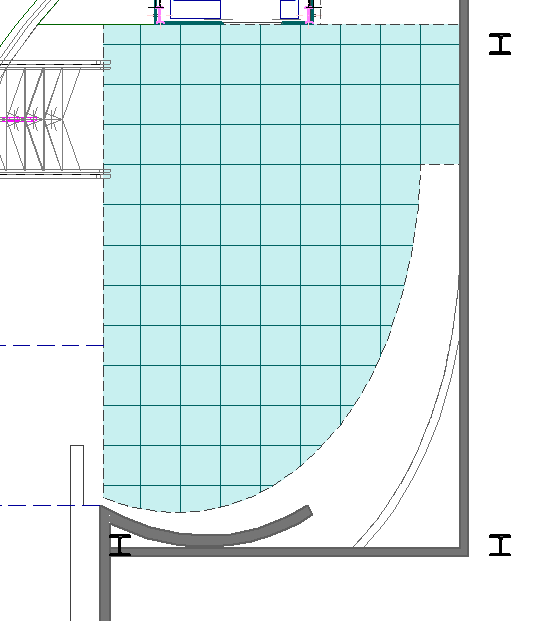

Pokud vyberete Připojit k počátku projektu, bude výplň umístěná kdekoli v projektu vždy zobrazena pravoúhle k projektovému počátku nezávisle na změnách a natočení prvku, který jí obsahuje.

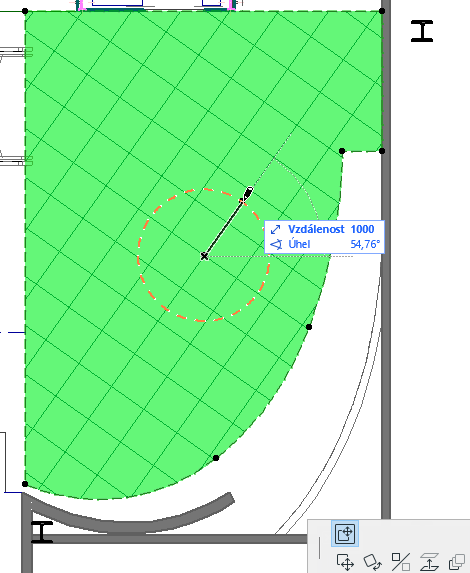

Pomocí volby Připojit k počátku výplně přizpůsobíte úhel vzoru výplně prvku. V takovém případě začíná vzor výplně v počátku výplně. V umístěné výplni se objeví jednoduchý úchyt, jehož pomocí můžete nastavovat orientaci výplně.
Poznámka: Úchyty výplní jsou viditelné, pouze pokud zapnete volbu Úchyty výplní v menu Zobrazení > Možnosti pohledů.
Nyní srovnejte úchyt výplně podle potřeby. Přitom musí být v obrázkové paletce aktivní ikona Přesunout bod.
Při vytváření nové výplně s volbou Připojit k počátku výplně, nakreslete nejprve polygon výplně.
Kurzor se změní na šipku úchytu výplně.

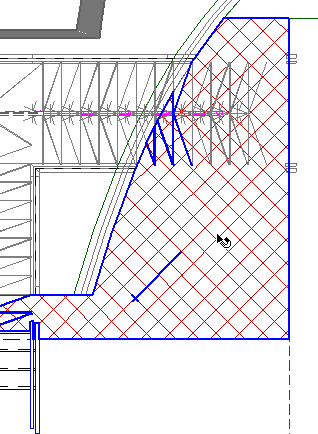

Poklepáním definujte počátek a směr vzoru výplně. Prvním klepnutím definujete počátek výplně a druhým koncový bod směrového vektoru.
Všimněte si, že úchyt se nemusí nutně nacházet uvnitř výplně. Můžete dokonce po umístění výplně přetáhnout mimo výplň.

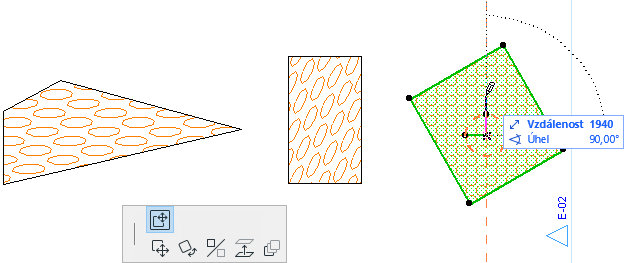

Třetí konstrukční metodou orientace výplně je tzv. deformovaná výplň. To znamená, že místo jednoho úchytu zobrazujícího vektor orientace se zobrazí v počátku výplně dva úchyty a budete moci manipulovat se šrafovacím vzorem úpravou délky některého z úchytů a úhlu sevřeného těmito dvěma úchyty. Všimněte si (jestliže je zapnuta volba Vodicí čáry), že když podržíte některý úchyt, zobrazí se vodicí kružnice, takže pokud začnete deformovat výplň, ale pak se rozhodnete, že se vrátíte k její původní orientaci, můžete přetáhnout úchyt na původní umístění na vodicí kružnici.
Povrchové výplně střech lze pomocí této funkce také zobrazit podle jejich skutečné geometrické polohy. Pokud nemůžete vzor povrchové výplně deformovat ručně, můžete nastavit volbu deformovat podle sklonu v dialogovém okně nastavení střechy, aby se povrchová výplň automaticky deformovala podle sklonu střechy.
Vyberte střechu a otevřete její nastavení na záložce Půdorys a řez. Ujistěte se, že zaškrtávací pole Povrchové výplně je aktivní a zapněte obě volby přizpůsobit sklonu a deformovat dle sklonu.
Symbolová výplň jako vrstva sendvičové konstrukce: Vyplnit vrstvu
Pokud sendvičová konstrukce obsahuje stavební materiál definovaný symbolovou výplní, můžete uplatnit volbu "Vyplnit vrstvu" tzn., že vzor výplně bude přizpůsoben šířce vrstvy. To je užitečné například pro tvorbu tepelné izolace, dřevěného či kovového obložení a dalších směrových výplní.
Pokud chcete nastavit tuto volbu, otevřete dialogové okno Stavební materiály (Volby > Atributy prvků > Stavební materiály.)
1.Klikněte na roletovou nabídku orientace výplně.
2.Zvolte metodu "Vyplnit vrstvu".
Vzor symbolové výplně se nyní přizpůsobí rozměrům a směru dané vrstvy.
Radiálně deformovaná výplň (pouze symbolová výplň)
Radiálně deformované výplni můžete graficky nastavit její radiální zkreslení. Je dostupná pouze pro vybranou symbolovou výplň a pouze pokud:
•tato výplň byla použita jako vrstva sendvičové konstrukci; a
•orientace výplně v příslušném stavebním materiálu je nastavena na: Vyplnit vrstvu; a
•pokud jste vybrali tuto výplň po rozbití zakřivené sendvičové zdi.
Viz Rozbít do aktuálního pohledu.
Poznámka: Pokud použijete hodně radiálně deformovaných výplní, můžete tak snížit výkon projektu.

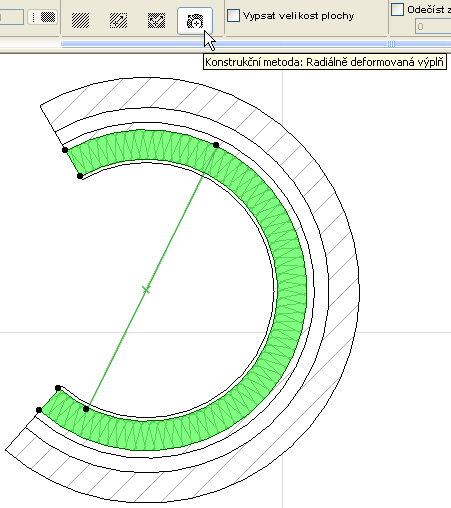

Zde je zakřivená sendvičová zeď se symbolovou výplní (orientace: vyplnit vrstvu) nastavenou jako jedna z vrstev zdi, která byla rozbita. Každá výplň teď může být vybrána samostatně. U symbolové výplně je zobrazen úchyt a je dostupná metoda radiálně deformovaná výplň. Pomocí tohoto úchytu můžete měnit deformaci výplně a podle potřeby i její počátek.
