Vytvoření nebo úprava obrázkové výplně

Obrázková výplň může být použita buď pro

•Výkresové výplně; nebo

•Povrchové výplně použitelné v nástroji střecha, deska nebo síť.

Díky obrázkovým výplním můžete použít obrázky jako součást popředí výkresových nebo povrchových výplní.

implicitně jsou v ARCHICADu dvě obrázkové výplně. Další si můžete sami vytvořit.

Vytvoření nové obrázkové výplně

1.Otevřete Volby > Atributy prvku > Typy výplní.

2.Klikněte na tlačítko Nová.

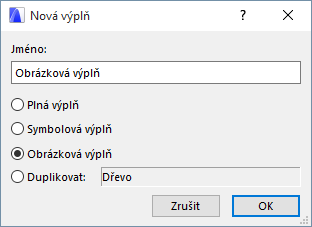

3.V okně  Nová výplň zvolte Obrázková výplň.

4.Opět se aktivuje okno Typy výplní. Na panelu Dostupnost a zobrazený vzor nastavte novou obrázkové výplně jako výkresovou nebo povrchovou.

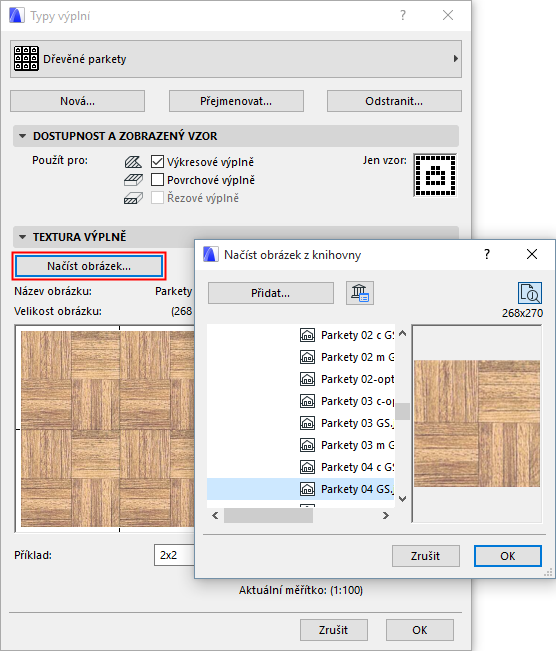

5.Na panelu Textura výplně klikněte na tlačítko Načíst obrázek, otevře se okno s načtenými knihovnami. Vyberte požadovaný obrázek a tlačítkem OK ho potvrďte.

6.V poli Příklad můžete nastavit jednotku textury zobrazenou v náhledu.

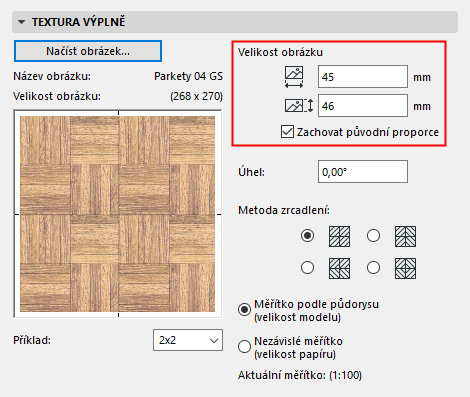

7.Pomocí voleb Velikost obrázku dolaďte velikost a vzor obrázku vaší obrázkové výplně.

Zachovat původní proporce Zaškrtněte toto tlačítko, jestli chcete spojit hodnotu vodorovné a svislé velikost obrázku, tak že obrázek není zdeformovaný při změně jeho velikosti.

Úhel: Zadejte úhel, jestliže chcete rotovat obrázek.

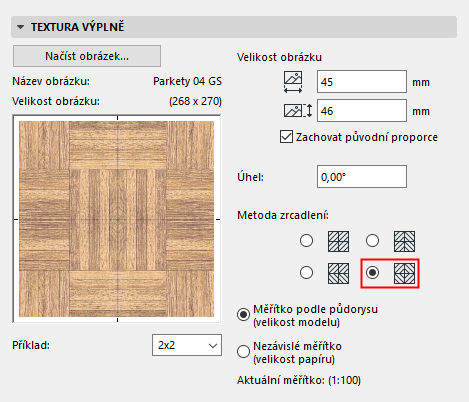

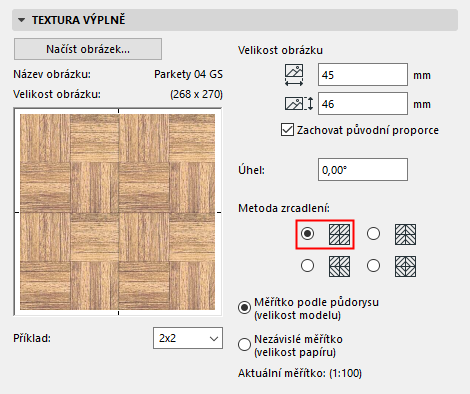

8.Pomocí Metody zrcadlení nastavte vzor opakování vaší obrázkové výplně.

Chcete-li určit vztah mezi výplněmi a měřítkem projektu, použijte dvě volby.

Viz také Měřítko výplně.

9.Kliknutím na OK uložíte nově vytvořenou výplň do atributů projektu.
